・ねじの先端た棒形状。・先端の棒形状部を相手材の溝や穴などにはめ込むことで、位置決めや回転止めとして使用できます。※六角穴付き止めねじ-棒先JIS B 1177とは棒形状部の寸法が異なります。

センサつきのインデックスプランジャ。 ピンの状態を電気的に監視することが可能。 ピンと一体構造のノブにセンサ検出用のマグネットを内蔵。ピンを引込めた状態からストローク(s)の約2/3を超えたところでセンサの状態が切り替わり、信号を出力します。 センサのLEDはピンが出ているときに点灯します。 安全面の強化、省人化、自動化に。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 インデックスプランジャ本体に加えて、ロックナット・センサ・センサクリップ・六角レンチが付属します。

各ピン径について2種類のストロークを標準化(ピン径Φ10・12を除く) ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。そのため全長はロック機構がないPLXと同じです。 ピンはニッケルメッキ済み。耐摩耗性に優れます。

デジタルポジションインジケータ[[RDS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーはプラクランプレバー[[LEF]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDP]][[RDT]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーはプラクランプレバー[[LEF]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDSS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーは耐蝕性にすぐれたねじ部がステンレス製のプラクランプレバー[[LEFS]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDPS]][[RDTS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーは耐蝕性にすぐれたねじ部がステンレス製のプラクランプレバー[[LEFS]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーはプラクランプレバー[[LEM]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDP]][[RDT]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーはプラクランプレバー[[LEM]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDSS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーは耐蝕性にすぐれたねじ部がステンレス製のプラクランプレバー[[LEMS]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

デジタルポジションインジケータ[[RDPS]][[RDTS]]取りつけ用ベース。 送り回転軸が不用意に回転するのを防止します。 レバーは耐食性にすぐれたねじ部がステンレス製のプラクランプレバー[[LEMS]]を採用。 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。 機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

ピンの脱着が可能なインデックスプランジャ。 ピンを取りはずすことで、ピン先端の追加工が容易に行えます。 ピンは六角穴付き皿ボルトで固定します。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 商品記号により、ロックナットの有無が選択できます。

ピンの脱着が可能なインデックスプランジャ。 ピンを取りはずすことで、ピン先端の追加工が容易に行えます。 ピンは六角穴付き皿ボルトで固定します。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 商品記号により、ロックナットの有無が選択できます。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。

SUS316製。SUS304より耐蝕性・耐薬品性にすぐれています。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 [[PHY]]の六角部を露出させて、レンチでの締めつけ作業を容易にしました。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 ノブを引き、90°回転させれば、ピンを引込めた状態でロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 [[PIYS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 [[PHY]]の六角部を露出させて、レンチでの締めつけ作業を容易にしました。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 ノブを引き、90°回転させれば、ピンを引込めた状態でロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 [[PIY-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 ノブを引き、30°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。全長Lはロック機構のない[[PHXS]]と同じです。 [[PHYS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 ノブを引き、30°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。全長Lはロック機構のない[[PHX]]と同じです。 [[PHY-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

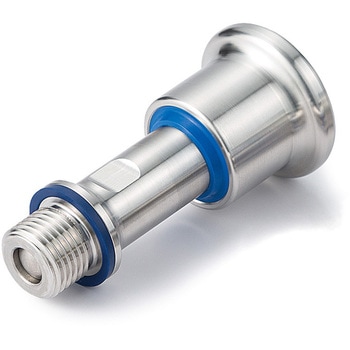

ハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて ノブ側からの取りつけ面およびノブの摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃ ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ロック機構はノブに内蔵されています。

薄いプレートに取りつけができるハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて 取りつけプレートの両面および全ての摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃ ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ロック機構はノブに内蔵されています。

割り出し・位置ぎめに。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 すべてのピン径について、並目ねじと細目ねじを標準化。 リングをたおすことで、上部スペースを確保できます。 リングを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、リングをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 オールステンレス製。耐蝕性・耐熱性にすぐれています。

割り出し・位置ぎめに。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 すべてのピン径について、並目ねじと細目ねじを標準化。 リングをたおすことで、上部スペースを確保できます。 リングを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、リングをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 ステンレス製。耐蝕性にすぐれています。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 オールステンレス製。耐蝕性にすぐれています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 ステンレス製。耐蝕性にすぐれています。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 オールステンレス製。耐蝕性にすぐれています。

デジタルポジションインジケータ用カラー。 耐蝕性にすぐれたステンレス製。 デジタルポジションインジケータの軸穴径を、回転軸に合わせて変更できます。 全商品に六角穴付き止めねじが付属しています。

ボールは9°までフレキシブルに回転。反転防止機構により確実にクランプします。 鋳肌などの粗い面も、ギザボールが確実にクランプします。 ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。

ボールは9°までフレキシブルに回転。反転防止機構により確実にクランプします。 鋳肌などの粗い面も、ギザボールが確実にクランプします。 ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。

ボールは9°までフレキシブルに回転。反転防止機構により、つねにボールの平面部で確実にクランプします。 ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。

ボールは9°までフレキシブルに回転。反転防止機構により、つねにボールの平面部で確実にクランプします。 ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。

小型タイプのインジケータ。 送り回転軸にセットするだけで送り量のデジタル表示が可能です。 送り回転軸のピッチに合わせて選択できます。 カウンタの読み取り方向は4種類を標準化。 全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。

ハブ部は耐蝕性にすぐれたステンレス製。 送り回転軸にセットするだけで送り量のデジタル表示が可能です。 送り回転軸のピッチに合わせて選択できます。 全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。 水滴などの侵入を防ぐため、ハブ部のシール性を高めてあります。

ハブ部は耐蝕性にすぐれたステンレス製。 送り回転軸にセットするだけで送り量のデジタル表示が可能です。 送り回転軸のピッチに合わせて選択できます。 専用のスペーサ[[RDS-S]]を使用することにより、回転軸が長い場合などにも対応できます。 全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。 水滴などの侵入を防ぐため、ハブ部のシール性を高めてあります。

ハブ部は耐蝕性にすぐれたステンレス製。 送り回転軸にセットするだけで送り量のデジタル表示が可能です。 送り回転軸のピッチに合わせて選択できます。 全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。 水滴などの侵入を防ぐため、ハブ部のシール性を高めてあります。

カラー[[RDCS]]を使用することにより、Φ20mm以外に、Φ12・Φ14・Φ15・Φ16mmの回転軸にも対応できます。 電池格納部を前面に配置したことにより、回転軸に取りつけたまま電池を交換することができます。電池の交換作業には付属のヘクサロビュラレンチ[[SKX-6]]をご利用ください。 全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。
