東栄工業のドレン管

排水管(塩ビ管専用)の中間に垂直に取り付ける(接着する)商品です。静圧が-1000Paまでです。

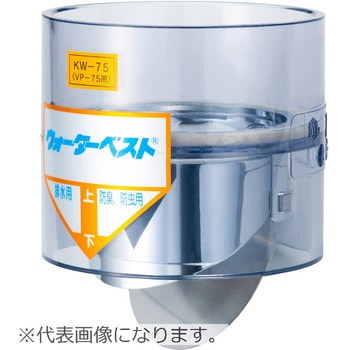

空調機ドレーン排水管(塩ビ管専用)の末端に差し込み垂直に接続する商品です。静圧が-1000Paまでです。

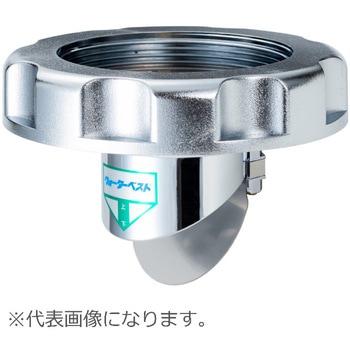

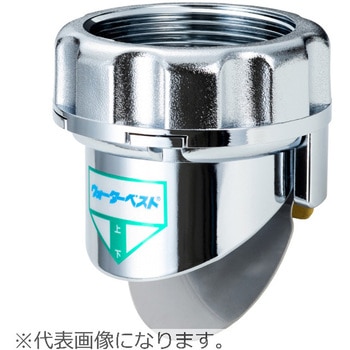

空調機ドレーン排水管(ガス管(SGP)専用)の末端(管用平行ネジ)に手締めで垂直に取り付ける商品です。静圧が-1000Paまでです。取付時に於いてパイプレンチ・スパナ等は使用しないで、手締めで取付けて下さい。

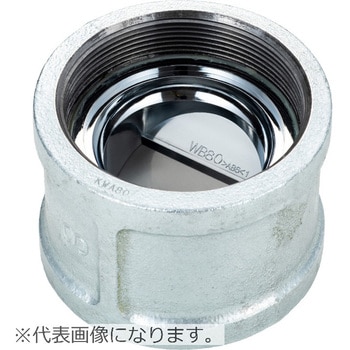

排水管(SGP管専用)の中間(管用平行ネジ)に垂直に取り付ける商品です。上下ともテーパー内ネジで、取付時に於いてパイプレンチ・スパナ等は使用しないで、手締めで取付けて下さい。静圧が-1000Paまでです。

耐薬品対応。排水管の上部に垂直に接着により接続する商品です。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。<br />空調機ファンの全静圧に関係なく50mm以上の封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。<br />空調機ファンの全静圧に関係なく150mm以上の封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

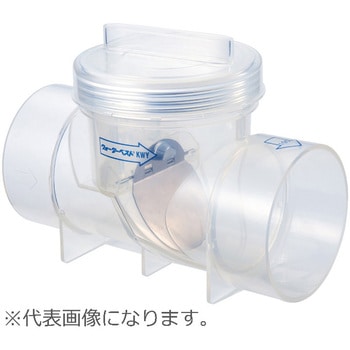

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+40mm(ダンパ開口までの排水容量の高さ)=90mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。<br />取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。<br />取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。<br />カバー及び、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

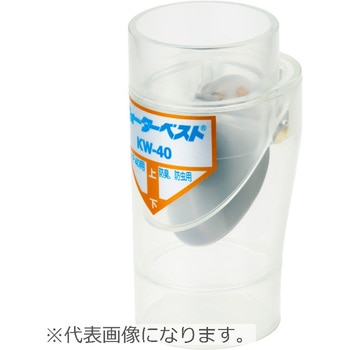

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパー先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパー開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />カバーを開閉して、キャップを外す為に周囲にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />本体がポリカーボネート樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。<br />取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。<br />取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。<br />キャップ上方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />キャップ前方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />キャップ前方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+40mm(ダンパ開口までの排水容量の高さ)=90mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。<br />取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。<br />取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。<br />キャップ上方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

塩ビ管(VP/VU)の中間に水平(横引き)に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストの底面まで)を必ず確保して下さい。<br />(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。<br />接続方向が決まっておりますので、上流側、下流側を確認し正しい向きに接続して下さい。<br />取り付けに際して、本体の軸に対する回転角度は5°以内で取り付けて下さい。<br />取り付ける横引き配管には必ず勾配を設けて下さい。逆勾配の配管への接続は避けて下さい。<br />キャップ上方にメンテナンス用のスペースを確保したうえで、取り付けて下さい。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />上流側に掃除口の設置を推奨します。

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。<br />上流側に掃除口の設置を推奨します。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />本体がポリサルフォン樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />上流側に掃除口の設置を推奨します。使用上のご注意

塩ビ管(VP/VU)の中間に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。<br />上流側に掃除口の設置を推奨します。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の中間(管用ねじ)に垂直に取り付ける商品です。<br />空調機のドレン排水に使用する場合にはファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />接続方向が決まっておりますので、上下正しい向きに接続して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />上流側に掃除口の設置を推奨します。

塩ビ管(VP/VU)の末端に垂直に取り付ける商品です。<br />空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。<br />取付の際、本体上部分に必要以上の接着剤を塗布すると、ダンパ部に流入してダンパが動かなくなる場合があります。又、接着剤が外周部に付着してもダンパが動かなくなることがあります。<br />空調ドレン用結露防止層付硬質塩化ビニール管は直接接続できません。 空調ドレン用結露防止層付硬質塩化ビニール管の口径と接続するウォーターベスト製品の口径を合わせて、管メーカー製の媒介継手を使用して接続して下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。<br />空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。<br />空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />KB25～KB50の本体はABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ガス管(SGP)の末端(管用ねじ)に垂直に取り付ける商品です。<br />空調機ファンの全静圧に対して必要な封水高さ(ドレンパンの底面からウォーターベストのダンパ先端まで)を必ず確保して下さい。<br />【(例)静圧-500Pa(50mmAq)の場合は、静圧分の封水高さ50mmに対して+20mm(ダンパ開口までの排水容量の高さ)=70mm以上を封水高さとして確保して下さい。】<br />間接排水で使用する場合は、ウォーターベストのダンパ先端と排水の受け口との間に、ダンパ開口最大寸法以上の距離を確保して下さい。<br />本体がABS樹脂製の為、パイプレンチ・スパナなどの工具を使用しないで手締めで取り付けて下さい。<br />設置場所は目視点検しやすく、他の配管等に干渉しない様に取り付けて下さい。

ダンパー取り扱い時に手指を怪我する恐れがありますので十分ご注意ください。<br />定期的に清掃・点検を行って下さい。清掃・点検を怠ると排水が溜まって事故につながる恐れがあります。<br />鉄ホッパーに取り付け時、配管用接着剤は使用しないで下さい。ウォーターベストが脱着できなくなります。

垂直に取り付け・床排水口の配管上部に乗せてコーキング剤で固定する商品です。<br />コーキング剤を使って接続・固定して垂直に取り付けて下さい。<br />本体表面やダンパのシャフト部にコーキング剤や接着剤が付着しないように注意してください。ダンパが動かなくなる場合があります。

床面への立ち上がり排水管(塩ビ管(VP/VU)の上端に差し込んで取り付ける商品です。

床面への立ち上がり排水管(ガス管(SGP))の末端(管用ねじ)にねじ込んで取り付ける商品です。

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。<br />異径エルボを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。<br />ウォーターベストに接着剤が付着しないように注意して下さい。

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。<br />インクリーザを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。<br />ウォーターベストに接着剤が付着しないように注意して下さい。

ウォーターベスト部を取り外すためのスペースを確保したうえで、設置して下さい。<br />インクリーザを配管施工後(接着剤が乾燥してから)ウォーターベストを取り付けて下さい。<br />ウォーターベストに接着剤が付着しないように注意して下さい。

インクリーザー継手、エルボ継手にウォーターベストが内蔵されています。脱着可能になっており、容易にメンテナンスや異物が詰まった時等に取り除く事が出来、衛生的に保てます。
