10ページ目: ラッチ
扉を施錠する電気式の錠です。扉を押し込むことにより扉をロックし、電気的通電によりロックが解除します。
用途宅配ボックス、ポスト、パーソナルボックス等、電気解錠が必要なボックス
材質/処理ケース・カバー:ABS(ガラス入り)/黒色、ロック:SUS304/バレル研磨、ロック受け:POM/黒色、ホルダー:SUS304/バレル研磨、ロックスプリング・ソレノイドスプリング:SUS304-WPB/-、キーパー組立:POM/SUS / 黒色/バレル研磨、スプリングピン:SUS/-、超極低頭ノンサート:S/3 価クロメート
RoHS指令(10物質対応)対応
1個
¥4,998
税込¥5,498
4日以内出荷
プッシュソレノイドを組み込んだラッチユニットです。
通電によりラッチが飛び出します。
連続通電時の温度上昇が少ないため、ラッチ周囲の熱対策が簡素化可能です。
ソレノイドはコネクタ付きのリード線となっており、配線が容易に行えます。
用途配電盤・分電盤・制御盤・ロッカー等
材質/処理ベース:SPCC/3 価クロメートラッチ:SUS303/-、復帰バネ:SUS304/-、E形止め輪:S/3 価クロメート、リード線:-/黒、コネクタ:PA6/黒、十字穴付皿小ねじ:S/3 価クロメート、六角ナット:SUS/-
RoHS指令(10物質対応)対応
1個
¥3,998
税込¥4,398
4日以内出荷
フック部のシールド性を高めました。音の漏れを最小に防ぎます。
扉面からの突起が少ない平面タイプ
防塵シャッター付錠前を標準装備
用途可搬型発電機・特装車・建機
付属品キー2本、ボルト付き・ 南京錠施錠タイプ
材質冷間圧延鋼板(SPCC)
質量(g)354
標準色ブラック
表面仕上げ電着塗装
鍵番号:南京錠施錠
タキゲンコード4176
1個
¥2,494
税込¥2,743
4日以内出荷
締め込みストロークが4 mmあり、しっかり密閉出来るロッドラッチです。スイングハンドルを90度回転させるとカムが65度回り、仮掛状態となります。更に45度回転させると、カムが扉を4 mm締め付けします。耐振・耐衝撃規格のDIN EN61373(ドイツ工業規格)に適合しています。左右勝手があります。推奨ロッド取付トルク5 N・m
種類ロッド類
RoHS指令(10物質対応)対応
締め込みストロークが4 mmあり、しっかり密閉出来るロッドラッチです。スイングハンドルを90度回転させるとカムが65度回り、仮掛状態となります。更に45度回転させると、カムが扉を4 mm締め付けします。耐振・耐衝撃規格のDIN EN61373(ドイツ工業規格)に適合しています。左右勝手があります。推奨ロッド取付トルク5 N・m
質量(g)197
種類ロッド類
RoHS指令(10物質対応)対応
ストロークが6 mmあり、大きく締め付けできるクオーターターンです。解錠時にカバーが開いた状態になります(締め忘れ防止機能)。ばね入りのカバーが施錠時に閉まります。IP65およびIP67に適応しています。国際鉄道連合(UIC)の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。取付穴への挿入およびナットの装着時、カムの取り外しは不要です。鉄道業界向けの耐震・耐衝撃規格DIN EN61373(ドイツ工業規格)適合しています。
質量(g)147
規格IP65|IP67|DIN61373
材質ステンレス鋼
RoHS指令(10物質対応)対応
ボルトが長い長軸仕様なので、カムの高さ調整が可能です。別売の高さ調整カム、もしくは高さ調整カムキャッチを使えばカチカチ回すだけで簡単に高さを調整できます。鉄道業界向けの耐震・耐衝撃規格DIN EN61373(ドイツ工業規格)に適合しています。IP65/67に適合しています。本体仕上がクロムめっきのナットは、アース付きナット仕様です。
質量(g)104
規格IP65|IP67|DIN61373
材質亜鉛合金
RoHS指令(10物質対応)対応
十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。ストローク6 mmの締付機構付です。開錠状態からつまみを90°回すとカムが倒れ、さらに回すと締め付けます。開閉状態が一目で判る表示器付です。
質量(g)17
RoHS指令(10物質対応)対応
十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。ストローク6 mmの締付機構付です。開錠状態からつまみを90°回すとカムが倒れ、さらに回すと締め付けます。開閉状態が一目で判る表示器付です。
質量(g)17
RoHS指令(10物質対応)対応
ストロークが6 mmあり、大きく締め付けできるクオーターターンです。解錠時にカバーが開いた状態になります(締め忘れ防止機能)。高いセキュリティーが求められる場所に最適です。ばね入りのカバーが施錠時に閉まるため、雨や汚れがインサートに付着するのを防ぎます。IP65およびIP67に適応しています。国際鉄道連合(UIC)の規格に準拠したコニカルスクエアー仕様を含む各種仕様があります。取付穴への挿入およびナットの装着時、カムの取り外しは不要です。
質量(g)105
規格IP65|IP67
最大適合板厚(mm)8
材質(本体)亜鉛合金(ZDC)
仕上素地
RoHS指令(10物質対応)対応
オートロック機能
扉を閉めることで自動的に施錠します。
ポップアップ機能
通電によってロックが外れ、自動的に扉を押し出して開扉します。
非常解錠機能
”非常解錠レバー”を操作することで、強制解錠をすることができます。
検知機能
内臓のマイクロスイッチによって施解錠状態を検知できます。
衝撃吸収機能
内部のダンパー部品により閉扉時の衝撃を軽減します。
用途集合住宅向けポスト、パーソナルボックス、宅配ボックス、小型ロッカー
材質ケース・カバー:ABS、フック・ロック:POM、フックスプリング・ロックスプリング:SUS304-WPB、レバー:POM、スプリングピン・十字穴付サラタッピンねじ・キーパー組立:SUS、ソレノイド:-、六角ナット:SUS、マイクロスイッチ:-、ダンパー:POM/SUS
質量(g)50
定格DC30V/2A(抵抗負荷)
定格電圧(V)DC24
耐電圧ソレノイド:AC500V(50/60Hz)/1分間、マイクロスイッチ::AC600V/1分間
定格電流(A)1.6
表面処理ケース・カバー:黒色、フック:原色、ロック:黒色、レバー:原色、ダンパー:黒色
直流抵抗15Ω(周囲温度 20℃)
絶縁抵抗(MΩ)ソレノイド:50以上/DC500V、マイクロスイッチ:100以上/DC500V
接触抵抗(mΩ)30以下(初期値)
耐熱クラス(絶縁階級):クラス 155(F)
コイル温度上昇値(℃)抵抗法にて115K以下(DC24V印加 ON1s・OFF15s 間欠通電温度飽和後)
通電率間欠6.25%(ON1s・OFF15s)
RoHS指令(10物質対応)対応
1個
¥5,298
税込¥5,828
当日出荷
ワンタッチで取付けできます。ラッチの引込状態が保持されるので、ひとつの扉に複数個取り付けできます。幅広い板厚に対応しています。左右兼用型です。
用途分電盤・配電盤、機械など
材質ラッチ・レバー:ポリアセタール(POM),ケース:ポリプロピレン(PP),パッキン:ポリエチレン(PE)
仕上生地(ブラック)
RoHS指令(10物質対応)対応
ボタンを押すだけでラッチが解除できます。面付け、掘り込みの2種類の納まりに対応できます。(面付けの場合、専用台座EL-905-SPをご使用ください。)バス、特装車の内装やコンビニカウンターに最適です。樹脂製で軽量です。性能 耐久試験10万回合格。ラッチ側圧強度規定値1000N合格。EL-905-SPは、面付納まりの場合に使用する台座です。EL-905-Bは、プッシュラッチ用受けです。
用途建築設備、車両など
寸法(mm)図面通り
材質/仕上ASA樹脂/生地(ダークグレー)
製品質量(g)59
RoHS指令(10物質対応)対応
1個
¥499
税込¥549
4日以内出荷
ボタンを押すだけでラッチが解除できます。面付け、掘り込みの2種類の納まりに対応できます。(面付けの場合、専用台座EL-905-SPをご使用ください。)バス、特装車の内装やコンビニカウンターに最適です。樹脂製で軽量です。性能 耐久試験10万回合格。ラッチ側圧強度規定値1000N合格。EL-905-SPは、面付納まりの場合に使用する台座です。EL-905-Bは、プッシュラッチ用受けです。
用途建築設備、車両など
寸法(mm)図面通り
材質/仕上ポリアセタール(POM)/生地(ダークグレー)
製品質量(g)91
RoHS指令(10物質対応)対応
1個
¥1,498
税込¥1,648
4日以内出荷
庫内安全押棒(FC-802)の取付けにより庫内側から開扉できます。(カギピン・南京錠での施錠時は開扉できません。)
カギピンと南京錠(C-555N-40・45、C-555N-DL-40)、首長南京錠(C-555-45L/S)で施錠できます。(庫内を確認して施錠してください。)
左右兼用型
用途築造用冷凍冷蔵庫・倉庫・船舶などの大・中型扉用
材質黄銅鋳物(YBsC)
表面仕上げクロムめっき(MBCr)

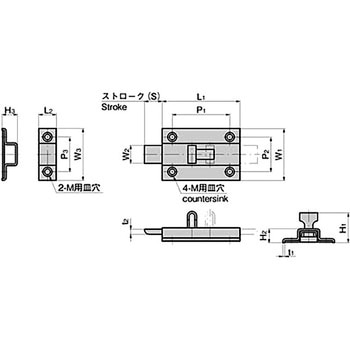

チタン製で耐食性に優れています。(C-2170-3)
ラッチ部板バネ内蔵により、ラッチが自然に動くことは
ありません。
用途配分電盤・計測機器・サッシドア
材質純チタン2種
質量(g)15
寸法L1(mm)38
寸法L2(mm)10.5
寸法H1(mm)18
寸法H2(mm)9
寸法P1(mm)28
寸法P2(mm)20
寸法P3(mm)21
寸法W1(mm)30
寸法W2(mm)10
寸法H3(mm)9
寸法S1(mm)10
寸法W3(mm)31
寸法t1(mm)0.8
寸法t2(mm)3
表面仕上げビーズショット処理
寸法MM3
タキゲンコード23108
1個
¥3,598
税込¥3,958
10日以内出荷
ワンタッチで閉扉できます。
オールステンレスで耐食性に優れています。
角棒付ハンドル(A-103N等)やワイヤーなどの遠隔操作が可能です。
用途特装車・コンテナー・建設機械・バスのトランクルーム
材質ステンレス鋼板(SUS304)
ステンレス製で耐食性に優れています。
防水タイプ(Oリング・シートパッキン使用)
キャップ付で防塵性に優れています。
内部からも解錠できる安全機構です。
専用ハンドル(C-1415-H)で施解錠が行え、ハンドルにてハッチを持ち上げられます。
用途フロアーハッチ・防水扉
質量(g)本体/430、ハンドル/170
材質本体/ステンレス(SUS304)、ハンドル/ステンレス鋼鋳物(SUS304)
表面仕上げヘアライン仕上
適合板厚(mm)1.6~3.2
摺動部にダブルOリング、止め金先端部にはテーパー加工とナイロンコーティング仕上を施し摩擦による金属粉の発生を抑え、スムーズな開閉操作が行えます。
オールステンレス製で耐食性に優れています。
防水構造(ダブルOリングとシートパッキン使用。保護等級IPX6)
六角棒レンチタイプC-1414-1とつまみタイプC-1414-2からお選びいただけます。
用途半導体関連製造装置・薬品庫
材質本体/ステンレス(SUS316)、シートパッキン/エチレンプロピレンゴム(EPDM)、Oリング/ニトリルゴム(NBR)、コーティング部/ポリアミド(PA)
タキゲンコード23948
1個
¥4,478
税込¥4,926
4日以内出荷
ステンレス製で耐食性に優れています。
軽量小型のワンタッチラッチ錠です。
ラッチ部は樹脂のため筐体を傷つけることがありません。
C-49と取付けに互換性があります。
用途通信機器・計測機器・小型BOXの扉
材質本体/ステンレス鋼板(SUS304)、ラッチ/ポリアセタール(POM)
表面仕上げバレル研磨
2点締め、3点締めの上下ストロークを横ストロークに変えることができます。
下部にストライカーなどの受穴をなくすことで、メンテナンスが楽になります。
用途キュービクル・収容箱・シェルターの強力密閉
材質デットボルトラッチ/ステンレス鋼鋳物(SUS304)、ケース/ステンレス鋼板(SUS304)
表面仕上げバレル研磨
タキゲンコード24664
1個
¥20,238
税込¥22,262
4日以内出荷
ステンレス製で耐食性に優れています。
コイルスプリングタイプで耐久性に優れています。
右へ90°回すと締付け、左へ90°回すと開けられます。
用途小型筐体の扉や蓋
仕様締込み力:22.5N(a+b=0mm)~44.1N(a+b=3.0mm)
適合板厚(mm)3.0(扉パネルa+筐体パネルb)
表面仕上げ光沢バレル研磨
タキゲンコード22247
1個
¥968
税込¥1,065
4日以内出荷
パネル穴明け寸法のΦ23の穴に指を差込むとラッチが作動します。
用途分電盤・計測機器
材質ステンレス鋼板(SUS304)
質量(g)22
表面仕上げ光沢バレル研磨
タキゲンコード24499
1個
¥519
税込¥571
4日以内出荷
一般的な掛金装置と違い、ハンドルを回転させると掛金がかかり、さらに引付け、ある点(死点)を超えると引張っても外れる心配はありません。
用途振動の激しい筐体の扉、または強力な密閉度を必要とする筐体の扉のロックに最適です。
材質冷間圧延ステンレス鋼板(SUS304)
表面仕上げバレル研磨
タキゲンコード23944
1個
¥3,036
税込¥3,340
4日以内出荷
引手部は約60°引起こした所でストップする為、複数使用の大型扉に最適
ラッチの強さはねじで調整できます。
パネル穴明け加工が容易です。
アルミニウム製の筐体に取付けた際、発生する電解腐食を防ぎます。
材質プロピレンゴム(EPDM)
ガラス窓等を密閉あるいは換気用半開き状態に保持します。
樹脂製のソフトなハンドルです。
用途特装車・建設機械・バス
材質ハンドル/ポリカーボネイト(PC)(グレー)、アーム/亜鉛合金(ZDC)、パッキン/ネオプレンゴム
表面仕上げ亜鉛めっき黒クロメート処理(MZZn-C)
タキゲンコード22205
1個
¥996
税込¥1,096
4日以内出荷
自動販売機工業規格錠前専用のラッチユニット。
ラッチ錠にセキュリティ性の高いコインロックを組合せて使用できます。
施錠状態でもワンタッチで扉を閉じることが可能になります。
用途小型盤扉
材質ラッチ/亜鉛ダイカスト(ZDC)、ケース/冷間圧延鋼板(SPCC)
表面仕上げラッチ/クロムめっき(MZCr)、ケース/亜鉛めっきクロメート処理(MFZn-C)
タキゲンコード24231
1個
¥1,598
税込¥1,758
4日以内出荷
締付け型のファスナーで筐体と扉をしっかりと固定することができます。
構造上完全に施錠状態になっていないと、レバーが倒れない構造となっているため、確実な施錠ができます。
止め金の位置が調整できます。
封印ができる構造です。
用途防水用通信機器扉・防水小型パネル
材質亜鉛ダイカスト(ZDC)
最大適合板厚(mm)8
表面仕上げアクリル焼付塗装
防水性IPX5相当
タキゲンコード24701
1個
¥2,890
税込¥3,179
当日出荷
CP-420の亜鉛合金製です。(取付け方法は異なります)
従来、ねじやローレットつまみで固定していた配分電盤などの内扉をワンタッチで開閉でき省力化が図れます。
ファスナー複数の同時使用ができます。
用途配分電盤の内扉
付属品取付け金具・取付け用ビス
材質亜鉛合金(ZDC)
適合板厚(mm)0.8~2.3
表面仕上げシボ加工
タキゲンコード23060
1個
¥665
税込¥732
4日以内出荷
つまみ易い形状の為、取手としても使用することができます。
施開錠が一目で認識できるように、マーク
スプリングが締付け方向に働き、扉のガタつきを抑えます。
難燃材(UL94V-0)を使用。
マイナスドライバーで施開錠できる簡易ロック付。
インジケーター付でロック時の確認が容易に行えます。
用途配分電盤・制御盤・通信機器・測定機器
材質本体/ポリアミド6(PA6・ブラック)、止め金/ステンレス鋼板(SUS304)
最大適合板厚(mm)4.0
表面仕上げ本体/しぼ加工、止め金/バレル研磨
タキゲンコード24687
1個
¥832
税込¥915
4日以内出荷
