13ページ目: ラッチ

スイングハンドル、クオーターターンに共通で使用します。204-0106はフランスの自動車産業規格「CNOMO」に準拠しています。コニカルスクエアー仕様は国際鉄道連合(UIC)の規格に準拠しています。2，000本(ポリアミド製は5，000本)から社名、商品名などのロゴ入れを承ります。

ねじ式の掛金を回転させることで、掛代の調節が簡単にできます。セーフティーロック付です。セーフティーロックを押しながらファスナーを引き上げると解除できます。シーリングピンに適応しています。

パッキン・Oリング付きで、防水性に優れています。ストロークが7 mmあり、大きく締め付けできます。別売のキーを120°回すと、カムは90°回って仮掛状態になり、さらにキーを90°回すと、扉を締め付けます。

筐体内部のスペースをとらず、扉からの出っ張りも小さい、薄型です。別売のインサート、回転カムなどと組み合わせて使用します。取付穴への挿入およびナットの装着時、カムの取り外しは不要です。別売の外部シールと内部Oリングの使用で、IP65に適応できます。アースナット付もあります。

上下2点締め、または回転カムと組み合わせて3点締めにできるカムアダプターです。スイングハンドルなどには回り止めなし仕様、クオーターターンなどには回り止め付仕様をお選びください。

レバーとアームが連動した蓋止めです。 手作業によるキーパーへの掛け外しが省けるため、操作性に優れています。また、アームの長さ調整が可能です。

ロック位置は90度です。 保護等級IP65適合。

自己消炎性UL94V-0を認証。 ロック位置は右90度です。 保護等級IP65適合。

自己消炎性UL94V-0を認証。 ロック位置は右90度です。 保護等級IP65適合。

スチール製とSUS製があります。 スチール製には標準サイズ(L=45mm)とショートサイズ(L=35mm)とがあります。

ロック位置は90度です。 IP65クリア。 寸法Hは使用するカムで決まります。

ロック位置は90度です。 寸法Hは使用するカムで決まります。

亜鉛ダイキャスト製とステンレス製の2タイプ。 帯電防止にはアースナットタイプを使用してください。 IP65クリア。 ロック位置は90度です。 寸法Hは使用するカムによって決まります。

ミニメタルラッチ(MML)、及びミニウイングラッチ(MWL)用のカムです。

鍵穴ありと鍵穴なしのタイプがあります。 鍵穴ありにはキーが付属してあります。 ロック位置は90度です。 MWL32NKはIP65クリア。 寸法Hは使用するカムで決まります。

IP65クリア。 ロック位置は90度です。 寸法Hは使用するカムで決まります。

スイングハンドル プロファイルシリンダータイプに使用するシリンダー錠です。施錠時・解錠時にキーが抜けるノーマル施錠と、施錠時のみ抜けるクリップイン施錠の2種類があります。(インサートタイプはすべてクリップイン施錠)鍵穴をほこりから守る防塵シャッター(ステンレス鋼製)付です。シリンダー錠タイプは、キーが2本付いています。シリンダーを使用しない場合にハンドル側の穴をふさぐ、ポリアミド製プラグ(閉時キャッチ付)もあります。

ローラー付ラウンドロッド、ラウンドロッド用のポリアミド製ロッドガイドです。取り付けには、溶接スタッド、皿ねじ(M6)を使用します。テーパー断面構造を採用しており、ロッドがスムーズに作動します。

クオーターターン用のハンドル、ノブです。別売の専用インサートにより、正面からクオーターターン本体と着脱可能です。輸送時などに取り外すことで、梱包が容易になります。

クオーターターン用のハンドル、ノブです。別売の専用インサートにより、正面からクオーターターン本体と着脱可能です。輸送時などに取り外すことで、梱包が容易になります。

H=18 mm以上の回転カムをロッドラッチに装着するためのアダプターです。

アダプター不要で、ロッドラッチにそのまま取り付けできます。従来の国産ロックのカムと異なり、先端にテーパー加工を施しているため、確実に扉を密閉できます。

2～3点ロック用として使用します。3点ロック仕様にする場合回転カムは、ロッドラッチ用回転カム、または回転カム用アダプターと回転カムを組み合わせてください。

2～4点ロック用として使用します。3点ロック仕様にする場合回転カムは、ロッドラッチ用回転カム、または回転カム用アダプターと回転カムを組み合わせてください。

2～3点ロック用として使用します。3点ロック仕様にする場合回転カムは、ロッドラッチ用回転カム、または回転カム用アダプターと回転カムを組み合わせてください。

セーフティーロック付きです。強靭な炭素鋼の鍛造製で、長期間の重荷重に耐えます。ねじ式の掛金を回転させることで、掛代の調節が簡単にできます。南京錠や封印具シリーズとあわせて使用できます。

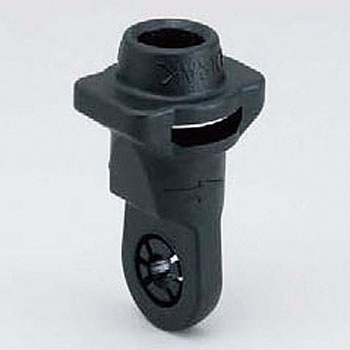

ローラーが枠に乗り上がり、確実に扉を密閉します。別売のラウンドロッド用アダプターを使用して、ロッドラッチ、3点カム、カムアダプターに対応するアダプター仕様と、3点カム専用タイプがあります。

ハンドルを引くと同時にラッチが解除される、ワンアクションタイプのため、部品点数の削減が可能です。スライド式カバーへの使用に適しています。

十分な強度でワンタッチ取付を実現。ねじ止め・溶接は不要です。ハンドルを約15°傾けるとラッチが解除位置まで動き、扉が開けられます。サーバーラックなどで使用する際、ハンドルを傾けて引くと一連の作業がスムーズに行えます。同じデザインのつまみもあります。

ピボットヒンジ AS-AF-25Dとの組み合わせが最適な、アルミフレーム用レバーハンドルです。枠側のアルミフレーム(40×40mmサイズ)に最適な、ストライクプレート(AS-HCSA-ST)をご用意しています。
