5ページ目: コンセント(FA)

サービスコンセントとして最適で、機械器具や装置、制御盤や分電盤などの盤の内外に最小寸法で連接取付ができる、電源をプラグへ供給するためのコンパクトな防水コンセントです。未使用時に簡易ロック機能付のカバー(蓋)を閉じることで、JIS C0920(電気機械器具の外郭による保護等級)IP44適合品となります。リフト可動するカバーは、全閉時(0°)から、プラグの差し込み時(使用時)に80°と全開時160°の位置で静止可能です。各端子部が対称軸上に配置されているので、最小寸法による連接使用での結線時にも、ドライバーが干渉することなく作業を行うことができます。ボディ・開閉カバーの材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。取付ねじ・ナットのセットと充電部の露出を避けることができる絶縁カバー、使用環境に合わせて貼り付けができるラベルセットが付属しています。電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。電気用品安全法(PSE)適合品です。

森式防水型コンセントは「配線器具防水試験通則」(JIS C0920)による防雨形の性能をもっています。 屋外、水滴のかかる場所、切粉が発生する場所、粉塵の多い場所等に最適です。 プラグを外した時には、防水蓋を閉めておけば防水は完全で、コンセント内を傷つけることはありません。 プレートはいずれも真鍮製で、耐食性があり、露出用のボックスはアルミダイカスト製です。

電気製品などの電源交換用プラグです。125V15A3芯アース接続です。

結線は圧着端子とメーカー独自の挟み込み接続ができます。ケーブル・コード挿入孔は薄いゴム被膜があるので防水性に優れ、ケーブル・コードの挿入も容易です。

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。 ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。 カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用しました。 軽量かつ操作性にも優れたプラグです。電線接続は、端子ねじ(ダブルセムス)の締め付けによる「圧着端子式」が可能です。

結線は圧着端子とメーカー独自の挟み込み接続ができます。ケーブル・コード挿入孔は薄いゴム被膜があるので防水性に優れ、ケーブル・コードの挿入も容易です。

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。電線引出し口が刃に対して90度方向に向いたL型形状となっているため、電線を壁面・盤面から近い位置で這わせることができ省スペース化に貢献します。ボディ材質には、耐熱性・耐トラッキング性などを保有する難燃(UL94 V-0)仕様の強化ナイロン樹脂を採用。カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用して、安全性・耐久性を向上させました。電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。2CT/VCT 5.5mm²電線だけではなく、1サイズ上の太い電線8mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。結線後の本体とカバーの取付は、上下左右の4方向が可能なため、電線の引き出し方向の選択肢が増えました。電気用品安全法(PSE)適合品です。

コードほつれ止めです。歯付ワッシャーです。スプリングワッシャーの効果を一枚の座金で解決し、座金は端子ねじから脱落しないようになっています。セーフティーワッシャー付端子ねじを採用しています。

平型プラグは他社より小さくかさばらない

NEMA規格に準拠した極配置を採用しています。 外郭には衝撃に強いナイロン樹脂を採用しております。 色は白色と黒色の2種類をご用意しております。 緩みにくいワッシャー付き端子ねじを採用しています。 コードブッシングにより幅広い種類の電線を使用できます。

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。 電線引出し口が刃に対して90度方向に向いたL型形状となっています。 ボディ材質は、耐熱性・耐トラッキング性などを保有する難燃(UL94 V-0)仕様のナイロン樹脂に、フィラー(ガラス繊維)を30%含有させた強化ナイロン樹脂を。 カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用しました。 電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。 結線後の本体とカバーの取付は、上下左右の4方向が可能なため、電線の引き出し方向の選択肢が増えました。

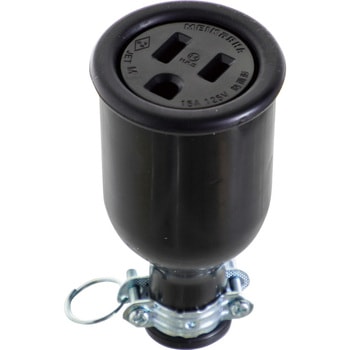

ケーブル・コード挿入孔は薄いゴム被膜があるので、防水性に優れ、ケーブル・コードの挿入も容易です。セーフティーワッシャー付端子ねじを採用しています。コードほつれ止めです。歯付ワッシャーです。スプリングワッシャーの効果を一枚の座金で解決します。座金は端子ねじから脱落しないようになっています。コネクタボディーの端子は3M端子(巻付・圧着端子・挟み込み接続)を採用しています。

森式防水型コンセントは「配線器具防水試験通則」(JIS C0920)による防雨形の性能をもっています。 屋外、水滴のかかる場所、切粉が発生する場所、粉塵の多い場所等に最適です。 プラグを外した時には、防水蓋を閉めておけば防水は完全で、コンセント内を傷つけることはありません。 プレートはいずれも真鍮製で、耐食性があり、露出用のボックスはアルミダイカスト製です。

医用jJIS適合品、外郭等も強く透明カバーにより結線部の点検が容易です

結線は圧着端子とメーカー独自のはさみ込み接続ができます。 ケーブル・コード挿入孔は薄いゴム被膜があるので防水性に優れ、ケーブル・コードの挿入も容易です。
