8ページ目: ガス配管部材

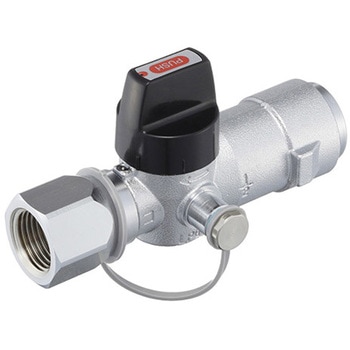

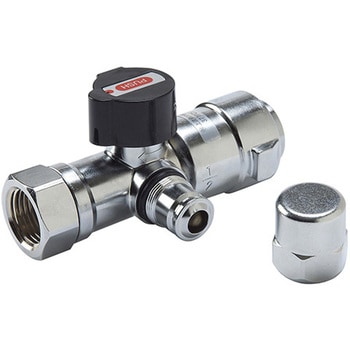

フレキ直接続はプッシュインパクト式フレキ管継手内蔵です。 検査孔付は、検査孔を使用して、気密試験、漏えい試験、燃焼圧力測定及びエアーパージができます。 検査孔コンセント型は市販の迅速継手(ソケット)が利用できます。 検査孔コンセント内部には安全弁が入っています。 また、検査孔キャップはOリングでシールしています。

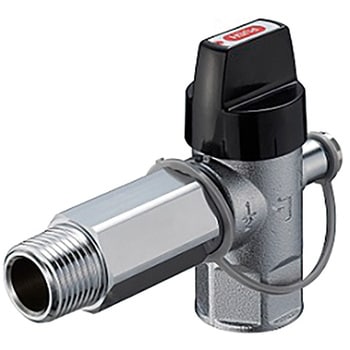

亜鉛製は出口側接続部が回転自在です。

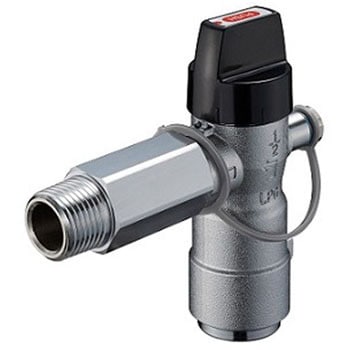

亜鉛製は出口側接続部が回転自在です。

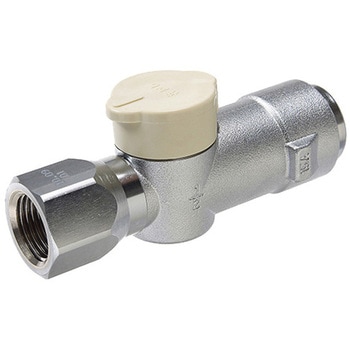

亜鉛製は出口側接続部が回転自在です。

都市ガス用ホース内径呼称13ミリ

天然ガス用パイロットバーナー(点火装置付き)

Robertshaw(R)汎用パイロットマウント点火装置センサーは、主に712シリーズ間欠パイロット点火Uni-Kit(R)とともに使用されます。この点火装置およびセンサーのアセンブリには、取り付けブラケット、取り付けハードウェア、および24インチのリードが含まれています。 *取り付けに必要なすべての部品が含まれています*クイック交換部品

点火装置付きパイロットバーナー組立品

FJ コイル 120ボルト

ガスバルブ・ガスコック用ダイヤル(ベージュ)

電気スパークモジュール 0+4 1-4Hz

Robertshaw(R) GSシリーズサーモスタットは、バーナーへのガスの流れを遮断して温度を制御するために使用されるスナップ作動式油圧サーモスタットです。GSガスサーモスタットは、小型オーブン、グリドル、鶏や豚の保育器、ウォーミングキャビネット、スペースヒーター、フライヤーなど、さまざまな用途に使用できます。*さまざまな温度範囲で利用可能で、最大600°F(316℃)の温度制御が可能です*OFF位置から全ガス流量までのスナップ作動*カウンタートップアプライアンスに適した容量と小型*大容量ガス作動式ダイヤフラムバルブでの使用に適用可能*バルブおよびキャピラリーアセンブリは、銅、ニッケルメッキ銅、またはステンレス鋼で供給されます*耐熱性プラスチック製のダイヤルをご用意しています*メインバーナーバイパスまたはパイロットアウトレット付きが利用可能

ダイヤル用アクセサリー ― クロームベゼル

調理機器用アクセサリー 19/32 BJFMA ニップル

透明タイプ サーモスタット保護カバー(鍵付き)

ガス調理コントロール

Robertshaw(R) TSシリーズ熱磁気安全バルブは、パイロット停止時にバーナーへのガスの流れを遮断するために使用される制御装置です。磁石アセンブリは、パイロットの炎によって加熱された熱電対が生成する電圧によって動作します。この炎が消えると、熱電対の電圧が低下し、スプリングが磁力を上回ってパイロットガスとメインガスの両方を閉じます。この制御装置は、業務用および住宅用のオーブン、赤外線ヒーター、鶏や豚の保育器、RV用ガス器具、その他自動安全弁を必要とする多くの用途に使用できます。

Robertshaw(R) 1720シリーズ熱磁気安全バルブは、パイロット停止時にバーナーへのガスの流れを遮断するために使用される制御装置です。磁石アセンブリは、パイロットの炎によって加熱された熱電対が生成する電圧によって動作します。この炎が消えると、熱電対の電圧が低下し、スプリングが磁力を上回ってパイロットガスとメインガスの両方を閉じます。この制御装置は、業務用および住宅用のオーブン、赤外線ヒーター、鶏や豚の保育器、RV用ガス器具、その他自動安全弁を必要とする多くの用途に使用できます。

ユニバーサルガス圧力調整器

調理機器用アクセサリー クロームベゼル「BJ」

Robertshaw(R) 4200シリーズのガスサーモスタットは、耐久性に優れた高容量のガスサーモスタットです。これらのユニットには、モジュレーションのみ、またはモジュレーションスナップ作動バイパス付きがあります。パイロット調整とバイパス調整の両方が提供されます。パイロットの出口とカスタマイズ設定はオプションです。デッキオーブン、コンベクションオーブン、ベーキングオーブン、レンジなど、さまざまな用途に使用できます。

調理機器用アクセサリー 無段階ノブキット

Robertshaw(R) 4200シリーズのガスサーモスタットは、耐久性に優れた高容量のガスサーモスタットです。これらのユニットには、モジュレーションのみ、またはモジュレーションスナップ作動バイパス付きがあります。パイロット調整とバイパス調整の両方が提供されます。パイロットの出口とカスタマイズ設定はオプションです。デッキオーブン、コンベクションオーブン、ベーキングオーブン、レンジなど、さまざまな用途に使用できます。*耐熱素材と堅牢な設計 *パイロットキーとバイパスキーはアクセス可能で、パイロットとキーはコントロールの前面から簡単に調整できるようにスロットが付いています *ほとんどのガス器具システムで温度制御を提供します*低温制御が可能*バルブおよびキャピラリーアセンブリは、銅、ニッケルメッキ銅、または鋼で供給されます*4方向取り付け可能位置*RoHS準拠

点火装置付きパイロットバーナー組立品

調理機器用アクセサリー パルナット / P13247-3

ロバートショー(R)パイロットオリフィスは、ロバートショー1820および1830タイプのパイロットの交換部品として使用されています。1820、1830(2C、2CH、2S、2SH)パイロットに対応オリフィスは3/16インチまたは1/4インチのチューブに収まりますオリフィスは3/16インチまたは1/4インチのチューブに収まります

5500(インフィニットスイッチ)ダイヤルマーキングは低から高に。0.187ステムサイズに適合します。

700シリーズ24ボルトの組み合わせRobertshaw(R)700シリーズ24ボルトコンビネーションガスバルブは、交換の柔軟性を提供します。720，000BTUまでの容量、3ポジションアウトレット、マルチポジション機能を備えたこれらのコンビネーションガスバルブは、無制限の交換可能性を提供します。24ボルトユニキット(R)モデルは、天然ガスまたはLPガスに適しています。バルブは工場で3.5インチWC天然ガスに設定されています。LPガスに変換するためのレギュレーターカバープレートが付属します。ガスコックダイヤルマーキングオフパイロットオンパイロットアウトレット1/4インチチューブ周囲温度:40°F～175°Fコンビネーションネジ/スペード端子タイプ標準NEMA端子フィルター付き吸入口スクリーン使用可能なガス種：天然ガス、製造ガス、混合ガス、LPガス、およびLP/空気混合ガス複数のアクチュエーターをご用意していますRoHS準拠

705シリーズミリボルトオペレータキットは、700シリーズおよび710シリーズの手動ガスバルブを壁面サーモスタット制御に現場で変換できるように設計されています。これらのオペレータは、特定の700500シリーズガスバルブの代替品でもあります。オペレータキットには、圧力レギュレータが取り付けられた状態と取り付けられていないものがあります(注文表を参照)。各オペレーターキットには、完全な取り付けのためのガスケットとネジが含まれています。警告:700800シリーズブリードガスコントローラー(7000GO)では使用しないでください。バルブは正しく機能せず、危険な状態になります。注意:バルブオペレーターを交換するときは、常に新しいガスケットと取り付けネジを使用してください。

Robertshaw(R) 1900シリーズ熱電対には、特殊な低質量熱電対またはクイックドロップアウト熱電対が含まれています。これは通常、熱安全性に酸素枯渇システムを必要とするアプリケーションで見られます。また、パイロット火炎が失われた場合に熱安全性を迅速にドロップアウトする必要がある多くのLPガス機器アプリケーションにも見られます。Robertshaw 1970シリーズユニカップル(R)設計により、ほぼすべてのパイロットバーナーに取り付けることができます。汎用性の高いジップナットは、熱電対の転がされたねじ山に押したり、引っ張ったり、ねじ込んだりして、あらゆる用途で適切な位置決めを行うことができます -付属のネジナットでバーナーの取り付けが簡単 -長寿命と耐熱性に優れたステンレス製アウタージャケット -銅合金とニッケル合金の組み合わせにより、良好な導電性を実現 -短絡状態から絶縁するマイカワッシャー -Tinnermanクリップ付属 -さまざまな長さで複数の用途に対応

Robertshaw(R)アルミニウムチューブは、すべての交換ニーズに対応する汎用性があります。アルミチューブはASTMB規格#483に適合しています壁厚が0.035インチの1435合金を使用チューブの定格は90PSIで、引張りは11，000、降伏は9，500、伸びは25%です

Ranco(R)の加熱/冷却用コントロールは、多くのOEM(純正品)コントロールの代替品として使用され、コンプレッサーのオン/オフ機能を制御します。これらの加熱・冷却用コントロールは、パッケージ端末型やルームエアコン、壁貫通型の加熱・冷却ユニットなどのルームエアコンに搭載されています。「D」ステムタイプのキットコントロール用の4ウェイマウントダイヤル。各ダイヤルパッケージには、ブランクダイヤルとスリップフィット温度スケールが含まれています。

RAM高温表面点火制御装置は24VACです。サーモスタットが熱を要求すると、RAMのHSI制御は同時に高温表面点火装置に通電し、電流検知機能を開始します。ガスバルブは、電流検知しきい値に達するまで閉じたままになります。電流消費しきい値に達するかそれを超えると、ガスバルブと火炎整流回路が通電されます。炎が確認されると、高温表面点火装置は停止されます。メインバーナーの炎は継続的に監視されます。炎が検出されなくなると、RAMHサイクルが実行され、高温表面点火装置の電流消費量がチェックされます。高温表面点火装置が電流消費しきい値を下回る場合、ガスバルブはオフのままになり、高温表面点火装置は電流しきい値に達するまでオンのままになります。
