「チェック端子」の検索結果

オシロスコープのプローブが全方向から引掛けられます。

オシロスコープのプローブが全方向から引っ掛けられます。信号ラインごとの色分けが容易です。

パネルに取付けて信号ラインをチェックする時に御利用下さい。 オシロスコープのプローブが引っ掛けられるようになっています。 端子が奥に引っ込んでいますので、手に触らない為、安全に使用できます。

ロジック回路の信号取出しに最適。スルホールに取付可能。

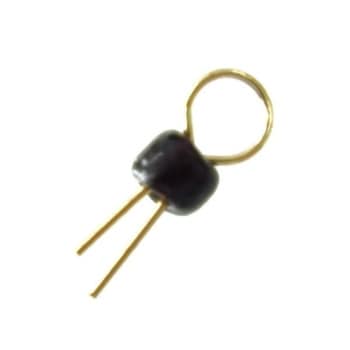

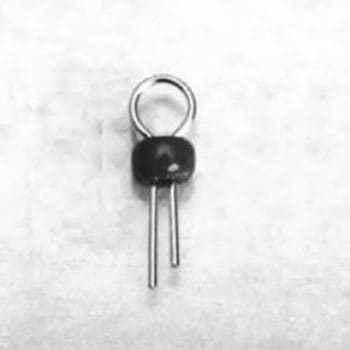

オシロスコープのプローブが全方向から引掛けられます

ロジック回路に最適。 0.5Φ、0.6Φ、0.8Φ、1.0Φ、1.2Φの穴に入る端子です。 上下導通用スルーホールランドに取付可能です

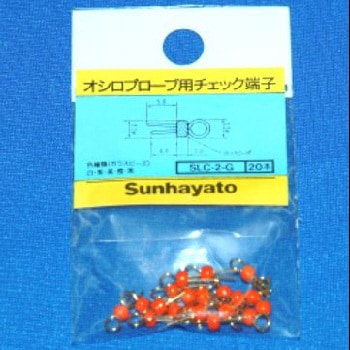

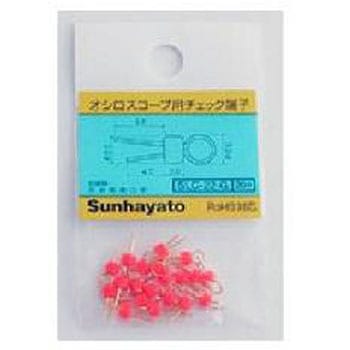

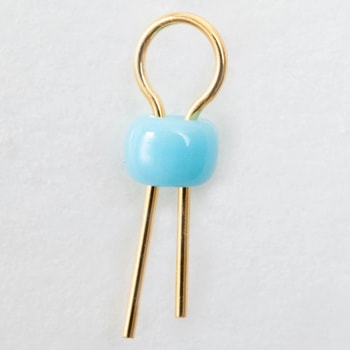

オシロスコープのプローブが全方向から引掛けられます。 ガラスビーズの色は10種類ありますので、信号ラインごとに色わけすることができます。

表面実装用プリント基板のチェック端子です。 サイズも1/8W角板型チップ固定抵抗器と同一ですので、パターン設計も簡単に出来ます。 上部の穴にオシロスコープのプローブが容易に引掛けられます。 パターンの放熱にも利用出来ます。

ソケットになっており、オス側には、OP-7-1、OP-7-2、OP-7-2-100(電線付)が適合します。 反対側(1.0Φ側)にもソケットが用意されており、OR-5-3、OR-5-3-50(電線付)が適合します。

ソケットになっており、オス側には、OP-6-1、HJ-31が適合します。

信号ラインのチェック等に御利用下さい。 2.54mmピッチ、20ピン連結 モールドカット用ニッパー(品番MOC-3)を御使用になるときれいにカット出来ます。

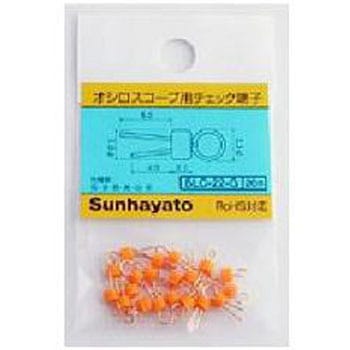

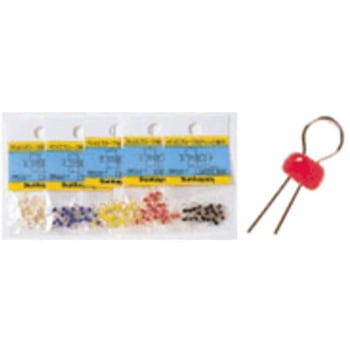

2.54mmピッチで立てられます。 オシロスコープのプローブが全方向から引掛けられます。 ガラスビーズの色は10種類ありますので、信号ラインごとに色わけすることができます。

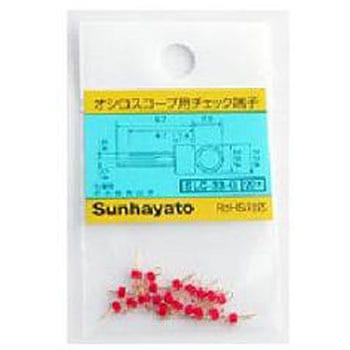

ロジック回路に最適。 0.5Φ、0.6Φ、0.8Φ、1.0Φ、1.2Φの穴に入る端子です。 上下導通用スルーホールランドに取付可能です。

プリント基板板厚3.2tに使用するチェック端子です。

プリント基板板厚0.6t以下に使用するチェック端子です。 セラミック基板、フレキシブル基板等に御利用下さい。

プリント基板板厚1.0t、0.8tに使用するチェック端子です。

小径ランド(0.3～0.4Φ上下導通用穴)用に開発されたチェック端子です。

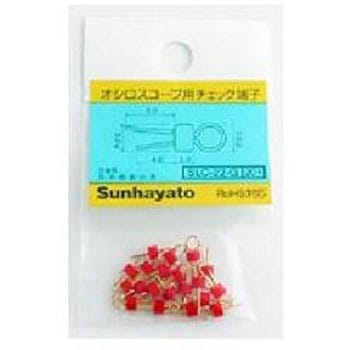

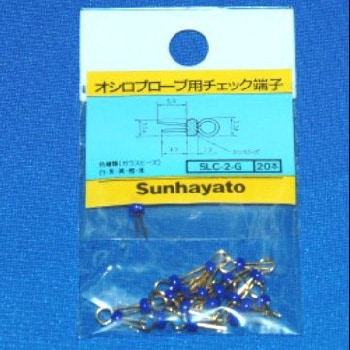

2.54mmピッチで立てられます。 オシロスコープのプローブが全方向から引掛けられます。 ガラスビーズの色は10種類ありますので、信号ラインごとに色わけすることができます。

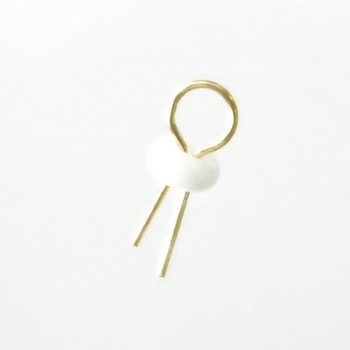

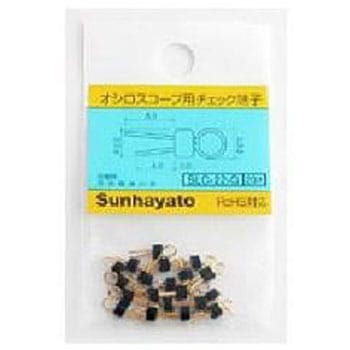

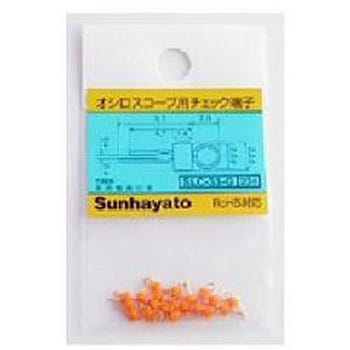

オシロスコープのプローブが全方向から引掛けられます。 ガラスビーズの色は10種類ありますので、信号ラインごとに色わけすることができます。

オシロスコープのプローブが全方向から引掛けられます。 高さは凸部によって一定に出来ます。 高さを低くしたい場合は、取付穴径を大きくすれば(1.4Φ以上)自由に出来ます。

表面実装用基板で実装後、信号ラインをチェックしたい時、部品の横に半田付してチェック端子にすることが出来ます。

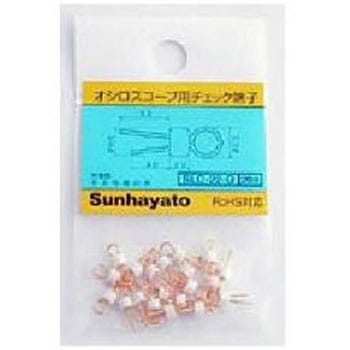

オシロスコープのプローブが全方向から引っかけられます

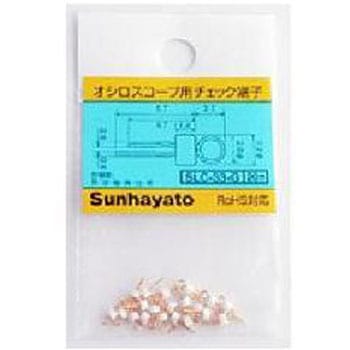

チップマウンターにかけられるチェック端子です。 サイズは1.2×1.0と超小型に出来ている為、小型機器に最適です。 中の穴にオシロスコープのプローブを引っかけて使用して下さい。 通常のクリーム半田でリフローされる場合は、ランド形状はベタ( )1.3×1.1以上の大きさにした方が強度は増します。

チップマウンターにかけられるチェック端子です。 パターンの放熱にも利用出来ます。 エンボステープに収納されています。 通常のクリーム半田でリフローされる場合は、ランド形状はベタ( )1.6×3.2以上の大きさにした方が強度は増します。

チップマウンターにかけられるチェック端子です。 パターンの放熱にも利用出来ます。 サイズは2×1.25タイプですので小型機器用にむいています。小型機器用にむいています。 エンボステープに収納されています。 通常のクリーム半田でリフローされる場合は、ランド形状はベタ( )2×1.3以上の大きさにした方が強度は増します。

チップマウンターにかけられるチェック端子です。 パターンの放熱にも利用できます。 高さがあるので、回りに背が高い部品があるときに向いています。 エンボステープに収納されています。 通常のクリーム半田でリフローされる場合は、ランド形状2.5×2.5以上の大きさにした方が強度は増します。

基板取付用のチェック端子です。

基板取付用のチェック端子です。

基板取付用のチェック端子です。

基板取付用のチェック端子です。

。基板取付用のチェック端子です。

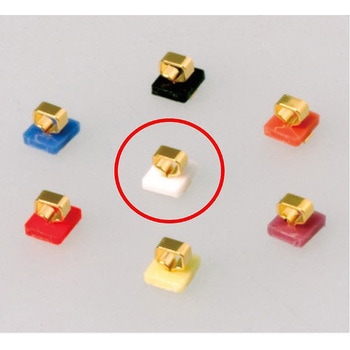

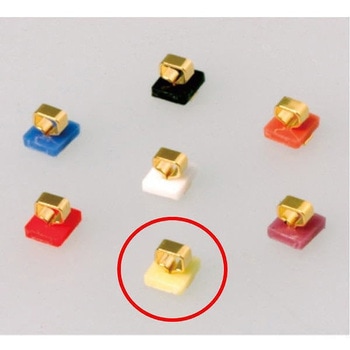

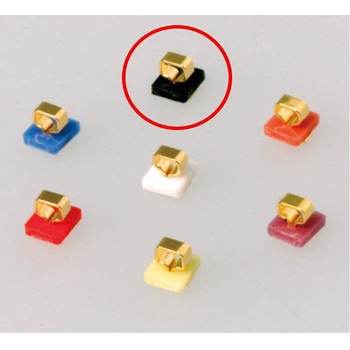

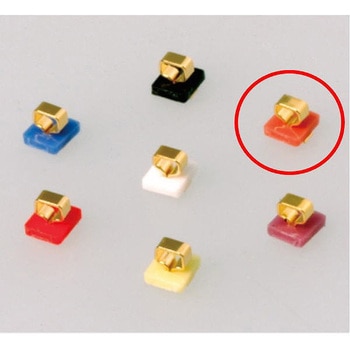

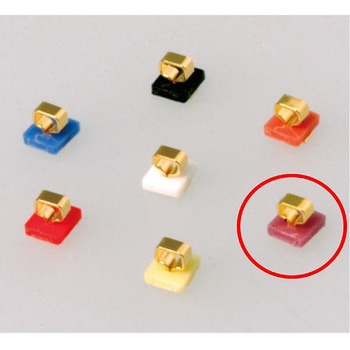

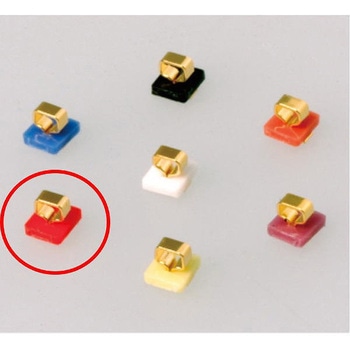

チップマウンターにかけられるカラーチェック端子です。 サイズは2.5×3.0。 推奨ランド径はベタ( )1.25×2.5以上にされた方が強度は増します。
