](http://jp.images-monotaro.com/Monotaro3/pi/petit/mono50501657-170331-02.jpg)
発泡ポリエチレン絶縁・両面アルミラミネートテープにより伝送性・耐ノイズ性に優れています。
用途地上放送、衛星放送、BS・CS放送の機器間の信号伝送用及び内部配線に用いられます。
仕様外部導体すずメッキ軟銅線編組：素線径=0.14mm・持数×打数=4×24又は6×16・ピッチ=42mm以下
材質絶縁材/発泡ポリエチレン、外部導体1/両面アルミラミネートテープ、外部導体2/すずメッキ軟銅線編組、シース材/PVC
耐電圧AC1000V(1分間)
テープ厚さ(mm)(アルミラミネート)0.05
静電容量67(1kHz)
外径(mm)(アルミラミネート)5.1
絶縁体厚さ(mm)1.98
絶縁抵抗(MΩ/km)1000以上
導体外径(Φmm)(内部)1.05
絶縁体外径(mm)5
導体抵抗21.1Ω/km以下
特性インピーダンス(Ω)75
減衰量(dB)最大/90MHz=67.6・220MHz=109・470MHz=167・770MHz=221・1300MHz=300・1550MHz=335・1770MHz=362・2000MHz=391・2150MHz=408((km・20℃)
エコ商品
低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途屋内引込み線、屋内配線、監視や防犯カメラ等、信号回路や高周波機器間の接続に使用。
ケーブル5C-2V
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量67nF/km
概算質量(kg/km)65
導体抵抗(Ω/km)(20℃)35.9
絶縁抵抗(MΩ/km)1000
シース色黒
導体構成(本/mm)1/0.8
導体外径(Φmm)外部1/5.4、外部2/-
絶縁体外径(mm)4.8
シース外径(Φmm)7.2
RoHS指令(10物質対応)対応
標準減衰量(dB/km)131(220MHz時)、263(770MHz時)
特性インピーダンス(Ω)75
低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
ケーブル5D-2V
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量100nF/km
概算質量(kg/km)81
導体抵抗(Ω/km)(20℃)11.7
絶縁抵抗(MΩ/km)1000
シース色灰
導体構成(本/mm)1/1.4
導体外径(Φmm)外部1/5.5、外部2/-
絶縁体外径(mm)4.8
シース外径(Φmm)7.3
RoHS指令(10物質対応)対応
標準減衰量(dB/km)183(400MHz時)、281(900MHz時)
特性インピーダンス(Ω)50
低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れています。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
ケーブル1.5D-2V
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量104nF/km
概算質量(kg/km)18
導体抵抗(Ω/km)(20℃)110
絶縁抵抗(MΩ/km)1000
シース色灰
導体構成(本/mm)7/0.18
導体外径(Φmm)外部1/2.2、外部2/-
絶縁体外径(mm)1.6
シース外径(Φmm)3
RoHS指令(10物質対応)対応
標準減衰量(dB/km)85(10MHz時)
特性インピーダンス(Ω)50
高周波領域で特性インピーダンスが一定です。高しゃへい・低損失タイプです。軽量なうえ、柔軟性・加工性に優れています。
用途屋内への引込線、屋内配線。監視・防犯カメラ。信号回路、高周波機器間の接続。
全長(m)100
耐電圧AC1000V/1分間
材質(シース)PVC
材質(絶縁体)PE
静電容量約67(nF/km)
絶縁抵抗(MΩ/km)1000以上
素線数1
材質(導体)AC
特性インピーダンス(Ω)75±3(Ω)
BNCプラグ両端付きケーブル。ケーブル加工不要。長さは各種用意。
用途計測器の伝送用に使用。取り回しのよい同軸1.5D-2V仕様。
種類通信ケーブル
色グレー
ケーブル1.5D-2V 50Ω
仕様BNC・P⇔BNC・P プラグ部：圧着式 黒色ブーツ付
RoHS指令(10物質対応)対応
既存の2K放送から4K・8K(3224MHz)放送まで対応した製品です。テレビ電波を効率よく伝えるアンテナ線です。屋外のアンテナ配線にも使用可能です。
ケーブルS-5CFB
色白
インピーダンス75Ω
周波数帯域(MHz)10～3224MHz 2K4K8K放送対応
広帯域に渡り低在波比が小さく高周波特性にすぐれ、安定した電気特性を示します。
絶縁体に架橋ポリエチレンを使用しておりハンダごての熱で溶ける心配がなく接続が容易です。
用途アマチュア無線や50Ωの高周波機器の接続、内部配線
種類通信ケーブル
色灰
材質(絶縁体)架橋ポリエチレン、(被覆)ビニル
仕上外径(Φmm)2.9
導体構成(本/mm)7/0.18
導体(外部導体)軟銅線編組
RoHS指令(10物質対応)対応
内部導体をポリエチレンで絶縁し、外部導体として、軟銅線編組を使用し、その上にビニルで保護被覆した特性インピーダンス50Ωの同軸ケーブルです。
柔軟性、加工性に優れ、種類は50Ω形で、一般用として広範囲に使用できます。
環境に配慮した、シースに鉛を含まない塩化ビニルコンパウンド(非鉛)を使用した電線です。
用途高周波伝送用として高周波機器間の接続、内部配線、無線機器等。
全長(m)100
耐電圧AC1000V/1分間
材質(シース)塩化ビニル
材質(絶縁体)充実ポリエチレン
特性インピーダンス50±2(Ω)
静電容量100±4(nF/km)
絶縁抵抗(MΩ/km)1000以上
シース色灰
RoHS指令(10物質対応)対応
材質(導体)外部/軟銅線編組
色ブラック
コネクタ形状BNC(オス)-P3(オス)
ケーブル線材：75Ω同軸ケーブル(3C-2V)
ケーブル径(Φmm)5.2
監視・防犯カメラ用同軸ケーブル
導体抵抗(Ω/km)21.1以下
質量(kg/km)52
低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
ケーブル3D-2V
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量100nF/km
概算質量(kg/km)44
導体抵抗(Ω/km)(20℃)33.3
絶縁抵抗(MΩ/km)1000
シース色灰
導体構成(本/mm)7/0.32
導体外径(Φmm)外部1/3.7、外部2/-
絶縁体外径(mm)3
シース外径(Φmm)5.3
RoHS指令(10物質対応)対応
標準減衰量(dB/km)309(400MHz時)、471(900MHz時)
特性インピーダンス(Ω)50
絶縁抵抗、絶縁耐圧が高い。軽量でケーブルが細い為、敷設工事が容易。米国陸海空軍連合仕様書JAN、MIL、及び防衛庁仕様DSPに準拠した高周波ケーブルで、米国や日本国内において広く使用されている。
用途30台までステーション数が増設可能で、伝送距離が185mと構成がシンプルで低コストの為に、小規模LANや10BASE-5の支線系に使用。
ケーブルRG-58A/U
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量102nF/km
概算質量(kg/km)40
導体抵抗(Ω/km)(20℃)40.7
絶縁抵抗(MΩ/km)1000
シース色黒
導体構成(本/mm)19/0.180
導体外径(Φmm)外部1/3.6、外部2/-
絶縁体外径(mm)2.9
シース外径(Φmm)4.95
RoHS指令(10物質対応)対応
標準減衰量(dB/km)356(400MHz時)、546(900MHz時)
特性インピーダンス(Ω)50
ケーブル4C(S4CFB)
既存の2K放送から4K・8K(3224MHz)放送まで対応した製品です。テレビ電波を効率よく伝えるアンテナ線です。宅内アンテナ配線用に最適です。
ケーブルS-4CFB
色白
インピーダンス75Ω
周波数帯域(MHz)10～3224MHz 2K4K8K放送対応

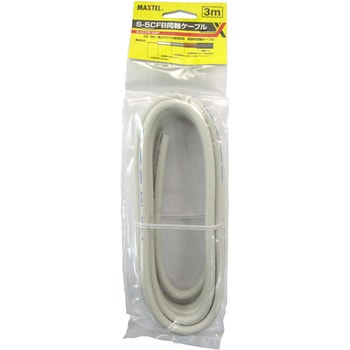

2K・4K・8K対応したS-5CFB同軸ケーブル(ホワイトグレー)になります。従来の2K放送のテレビでも使用できます。FB型高周波同軸ケーブル2重シールド構造により外部ノイズの影響や外部への電波の漏洩を最小限に抑えます。
ケーブルS-5CFB
色ホワイトグレー
低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途屋内引込み線、屋内配線、監視や防犯カメラ等、信号回路や高周波機器間の接続に使用。
ケーブル3C-2V
耐電圧1000V/分
材質(シース)PVC(塩化ビニル)
材質(絶縁体)PE(ポリエチレン)
静電容量67nF/km
概算質量(kg/km)40
導体抵抗(Ω/km)(20℃)91.4
絶縁抵抗(MΩ/km)1000
シース色黒
導体構成(本/mm)1/0.5
導体外径(Φmm)外部1/3.7、外部2/-
絶縁体外径(mm)3.1
シース外径(Φmm)5.2
RoHS指令(10物質対応)対応
標準減衰量(dB/km)200(220MHz時)、396(770MHz時)
特性インピーダンス(Ω)75
極細線 比較的低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
長さ(m)10
材質(シース)FEP
材質(絶縁体)FEP
シース色黒
導体外径(Φmm)内部：約0.22、外部：約16/4/0.050
RoHS指令(10物質対応)対応
特性インピーダンス(Ω)50
グリーン購入法適合
耐電圧(V/min)500
絶縁体外径(Φmm)約0.7
仕様(両端)BNC-BNC
形状ストレートプラグ
種類ケーブル
結線方式中心：圧着/外部：圧着
RoHS指令(10物質対応)対応
コネクタタイプBNC
SMAプラグ両端付きケーブル。ケーブル加工不要。長さは各種用意。
用途電気通信・ワイヤレスLAN等に使用
ケーブルRG-58A/U 50Ω
RoHS指令(10物質対応)対応
入力同軸ケーブルBBNC-ワニグチ150cmです。
電力(W)平均：0.5
プラグBNC形貫通
コネクタBNC-(P)-ワニグチ黒ワニグチ赤
ケーブル長(cm)150
1式
￥5,998
税込￥6,598
当日出荷
ケーブル5C(S5CFB)
温度特性：-40-185℃ 低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、比較的柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
長さ(m)10
材質(シース)FEP
材質(絶縁体)PTFE
シース色茶
導体外径(Φmm)内部：約0.51、外部：約1.98
シース外径(Φmm)約2.5
RoHS指令(10物質対応)対応
特性インピーダンス(Ω)50
関連資料(0.96MB)
グリーン購入法適合
耐電圧(V/min)900
絶縁体外径(Φmm)約1.52
1巻(10m)
￥5,598
税込￥6,158
4日以内出荷
1巻(100m)
￥4,998
税込￥5,498
当日出荷
雄電線(株)製品 高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
長さ(m)10
材質(シース)PVC
材質(絶縁体)ポリエチレン 自然色
シース色灰
導体外径(Φmm)内部：約0.54、外部：約2.1
シース外径(Φmm)約2.9
RoHS指令(10物質対応)対応
特性インピーダンス(Ω)50
グリーン購入法適合
耐電圧(V/min)1000
絶縁体外径(Φmm)約1.6
1巻(10m)
￥2,098
税込￥2,308
4日以内出荷
4K8K衛星放送、地上デジタル放送、BS・CS放送の機器間の信号伝送用及び内部配線に使用されています。発泡ポリエチレン絶縁・両面アルミラミネートテープにより、伝送性・耐ノイズ性に優れています
規格JIS C 3502
材質(シース)PVC
材質(絶縁体)発泡ポリエチレン
材質(テープ)(外部導体1)両面アルミラミネートテープ
編組(外部導体2)錫メッキ軟銅線編組
低損失
経年変化が極めて小さい
広帯域に渡り安定して使用可能
軽量で曲げやすく、取り扱いが容易です
材質軟銅線
色灰
特性インピーダンス(Ω)75
耐候性◎ 温度特性：-40-90℃ 高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
長さ(m)10
材質(絶縁体)架橋ポリエチレン 自然色
シース色黒
RoHS指令(10物質対応)対応
特性インピーダンス(Ω)50
グリーン購入法適合
耐電圧(V/min)1000
JIS C 3501(日本産業規格：高周波同軸ケーブル)を参考にした同軸ケーブルです。
可とう性、柔軟性に優れ、加工や敷設工事が容易です
内部導体が外部導体によりしゃへいされた構造のため、外部から雑音を受けにくく、特性が安定しています
耐電圧(V)AC1000
静電容量(nF/km)67±3
外部からの雑音を受けにくく、特性も安定しています。
無線受信用、電力線搬送用給電線、高周波用機器の接続、内部配線に使用します
材質PVC
従来品よりも30%軽量化
高い信頼性
材質(シース)PVC
材質(内部)CA線
関連資料(0.91MB)
350℃x1分 200℃x30分の加熱でも溶融変形しません
はんだごての熱で溶ける心配はありません
PEの絶縁材料としての電気特性、高周波特性をそのまま保持しております
材質PVC
関連資料(0.75MB)
温度特性：-40-185℃ 低損失、高遮断タイプで高周波領域で特性インピーダンスが一定。軽量で、柔軟性や加工性に優れている。
用途音声信号の伝達、無線の送受信、信号回路や機器間及び機器内部の接続に使用。
長さ(m)10
材質(シース)4.95
材質(絶縁体)FEP
シース色茶
導体外径(Φmm)内部：約0.94、外部：約4.2
シース外径(Φmm)約4.95
RoHS指令(10物質対応)対応
特性インピーダンス(Ω)50
関連資料(1MB)
グリーン購入法適合
耐電圧(V/min)2000
絶縁体外径(Φmm)約2.95
1巻(10m)
￥21,980
税込￥24,178
4日以内出荷
耐燃性ポリエチレンシースの同軸ケーブルです
4K・8K放送、地上デジタル放送、CS・BS・CATVのあらゆる放送に対応しております
可とう性、柔軟性に優れ、加工や敷設工事が容易です
関連資料(0.58MB)
耐電圧(V)AC1000
VHFから通信衛星放送帯域までカバーする、低損失で可とう性に優れたケーブルです。高品質で耐久性に優れています。
用途衛星放送受信用、関連機器間の接続用。
可とう性に優れ、高周波においては外部雑音からの影響が少ないため高周波機器間の接続、内部配線給電線などの高周波伝送用に適しています。
ポリエチレン絶縁編組型
軟銅線を内部導体に用い、ポリエチレンを絶縁体として軟銅線編組による外部導体を構成し、 その上に耐燃性ポリエチレンを施した同軸ケーブルです。
仕上外径(mm)7.4±0.5
概算質量(kg/km)72
導体構成(本/mm)1/0.8
特性インピーダンス(Ω)75±3
