74HCxxシリーズのC-MOS標準ロジックICです。標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。NOT，AND，OR，FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。74HCxxシリーズはC-MOSとして代表的な品種です。74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。

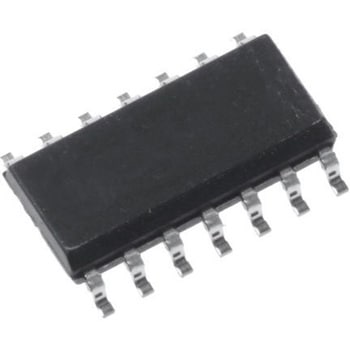

ロジックタイプ = AND。実装タイプ = 表面実装。ゲートあたりの入力数 = 2。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。入力タイプ = CMOS。動作供給電圧 Max = 6 V。高レベル出力電流 Max = 5.2mA。最大伝播遅延時間 @ 最大 CL = 20 ns @ 15 pF。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm

ロジックタイプ = AND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = 5.2mA。最大伝播遅延時間 @ 最大 CL = 110 ns @ 50 pF。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm。高性能シリコンゲート CMOS ： MC74HC08A は、 LS08 とピン配列が同じです。デバイス入力は、標準 CMOS 出力と互換性があり、プルアップ抵抗器を備え、 LSTTL 出力と互換性があります。出力駆動能力： 10 LSTTL 負荷 CMOS 、 NMOS 、 TTL への直接インターフェイス出力 動作電圧範囲： 2 ～ 6V 低入力電流： 1mA 高ノイズ耐性 CMOS デバイスの特性 チップの複雑さ： 24 個の FET または 6 個の同等の Gates

ロジックタイプ = AND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = -5.2mA。最大伝播遅延時間 @ 最大 CL = 121 ns @ 2 V， 20 ns @ 6 V， 24 ns @ 4.5 V。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。寸法 = 8.75 x 4 x 1.5mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

IC GATE AND 4CH 2-INP 14SO

ロジックタイプ = AND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = -5.2mA。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm。74HC シリーズ、ON Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

パッケージタイプ = TSSOP。ロジックタイプ = シフトレジスター。ステージ数 = 8。論理回路 = 74HC。実装タイプ = 表面実装。動作/操作モード = シリアル to パラレル。エレメント数 = 1。ピン数 = 16。動作供給電圧 Min = 2 V。動作供給電圧 Max = 6 V。寸法 = 5 x 4.4 x 0.9mm。トリガータイプ = 正エッジ。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

論理回路 = 74HC。ロジックタイプ = バストランシーバ。1チップ当たりのエレメント数 = 18。回路数 = 8。極性 = 非反転。実装タイプ = 表面実装。パッケージタイプ = SOIC。ピン数 = 20。入力レベル = CMOS。出力レベル = CMOS。高レベル出力電流 Max = -35mA。低レベル出力電流 Max = 35mA。最大伝播遅延時間 @ 最大 CL = 135ns。幅 = 7.595mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

Description。The SparkFun Multiplexer Breakout provides access to all pins and features of the 74HC4051， an 8-channel analog multiplexer/demultiplexer. The 74HC4051 allows you to turn four I/O pins into eight multifunctional， individually selectable signals， which can be used to do everything from driving eight LEDs to monitoring eight potentiometers.。The 74HC4051 can function as either a multiplexer or a demultiplexer， and it features eight channels of selectable inputs/outputs. The routing of common signal to independent I/O is set by digitally controlling three select lines， which can be set either high or low into one of eight binary combinations.。One half of the board breaks out the control signals(E， S0-S2)and common input/output(Z). The other side provides access to all eight independent I/O's(Y0-Y7). Both sides include supply and ground connections(VCC， VEE， GND).。Get Started with the 74HC4051 Breakout Guide。Features。Switches analog or digital signals。8 channels controlled by 3 select inputs。Wide voltage supply range：2 -- 10V。Bipolar supply support(e.g.， ±5V)。Optional enable input。Breadboard compatible breakout

論理回路 = HC。ロジックタイプ = バッファ， ラインドライバ。インターフェース = バッファ&ラインドライバIC。入力タイプ = シングルエンド。出力タイプ = 3ステート。極性 = 非反転。実装タイプ = 表面実装。パッケージタイプ = SOIC W。ピン数 = 20。高レベル出力電流 Max = -7.8mA。低レベル出力電流 Max = 7.8mA。最大伝播遅延時間 @ 最大 CL = 165 ns @ 2 V。寸法 = 13 x 7.6 x 2.35mm。動作供給電圧 Min = 2 V。伝播遅延テスト条件 = 150pF。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS
