「ctt-16-cls」の検索結果

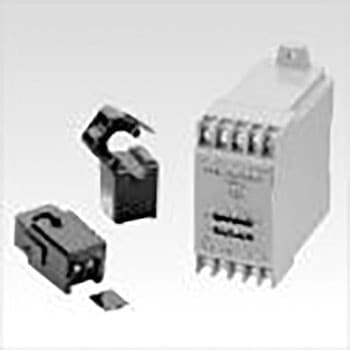

パッケージ型電力トランスデューサユーアールディ￥59,980税込￥65,978
1個
翌々日出荷から3日以内出荷
電源直結型でPTが不要。
小型クランプ式交流電流センサを純正品として付属。
真の有効電力計測で0～5V出力(電源絶縁型)。
CT感度は表面DPS(ディップスイッチ)を合わせることで1～100Aの間1A刻みで設定できる。
出力電圧0～5VDC/0～定格電力測定範囲(最大)0～10VDC/0～定格電力の200% (但し、貫通電流が100A超えないこと)付属品小型クランプ式交流電流センサ (CTT-16-CLS)応答性0→100%負荷時出力整定時間:0.5s以内リップル(mVp-p)100総合精度±2%FS (50/60Hz正弦波電流力率1)補助電源±15V/±10% 許容電流50mA以下 (外部システム用として使用可)耐電圧AC2000V(50/60Hz)、1min(電源端子一括-出力端子間)絶縁抵抗DC500V、100MΩ以上 (電源端子一括-出力端子間)使用環境-20℃～+50℃、85%RH以下・結露のないことねじ締付トルク(N・m)(M4)0.7、(M3)0.3質量(g)(本体)230、(付属CT)77
クランプ式センサ・実効値変換器一体型電流変換器ユーアールディ￥8,398税込￥9,238
1個
当日出荷
商用電源50/60Hz歪波形を実効値で検出。
4-20mADCの計装信号を直接出力。
クランプ式センサ・変換器一体型で、取付が極めて簡易。
0～5Aから0～500Aまで広範囲の電流に対応。
データロガーやPLCの電源(20V～30V)を共用する2線伝送方式。
電源DC20～30V (25mA typ)出力電流4～20mADC/0～定格電流 (推奨負荷抵抗≦600Ω/電源24Vにおいて)許容電流120%(連続)、150%(1min)直線性±2% FS (50/60Hz正弦波)応答性100ms (typ)仕様(出力リップル)出力の5%以内耐電圧AC2000V(50/60Hz)、1min(コア-出力端子一括間)絶縁抵抗DC500V、≧100MΩ (コア-出力端子一括間)使用環境-20℃～+50℃、≦85%RH・結露のないこと 屋内組込用、取付方向フリー保存環境-30℃～+90℃、≦85%RH・結露のないこと脱着回数概略100回程度出力端子2XM3ネジ端子・端子カバー付ねじ締付トルク(N・m)0.3
クランプ式センサ・変換器一体型電流変換器ユーアールディ(6件のレビュー)￥3,798税込￥4,178
1個
当日出荷
商用電源50/60Hz専用の交流電流検出・直流電圧出力の平均値整流型電流変換器。
電源不要でセンサから0-5VDC計測信号を直接出力。
クランプ式センサ・変換器一体型で、取付が極めて簡易。
絶縁計測が可能。
0～5Aから0～500Aまで広範囲の電流の対応。
仕様(出力リップル)出力の5%以内耐電圧AC2000V(50/60Hz)、1min(コア-出力端子一括間)出力電圧0～5VDC/0～定格電流、7.5VDCリミッタ内蔵 (推奨負荷抵抗≧10MΩ)使用環境-20℃～+50℃、≦85%RH、結露のないこと 屋内組込用・取付方向フリー直線性±2% FS ダイナミックレンジ 1:100 (50/60Hz正弦波)保存環境-30℃～+90℃、≦85%RH、結露のないこと出力端子2XM3ネジ端子・端子カバー付ねじ締付トルク(N・m)0.3絶縁抵抗DC500V、≧100MΩ (コア-出力端子一括間)許容電流100%(連続)、150%(1min)応答性300ms (typ)脱着回数概略100回程度
分割・クランプ型センサユーアールディ￥2,698税込￥2,968
1個
5日以内出荷
小型軽量化CTL-CLSシリーズと特性互換の端子タイプ。
出力ネジ端子構造の採用で、各種施工条件に標準品で対応可能。
既設分電盤でも取付が容易なナイロンスプリング・ワンタッチクランプ型。
万一のCT2次側開放を保護する開放保護素子を標準装備した安全設計。
Φ10～Φ36の貫通穴径、最大600Aまで対応可能な豊富なバリエーション。
耐電圧AC2000V(50/60Hz)、 1min(コア-出力端子一括間)絶縁抵抗DC500V、≧100MΩ (コア-出力端子一括間)使用環境-20℃～+50℃、≦80%、結露のないこと、屋内組込用、取付方向フリー保存環境-30℃～+90℃、≦80%、結露のないこと脱着回数概略100回程度出力端子2XM3ネジ端子・端子カバー付ねじ締付トルク(N・m)0.3
