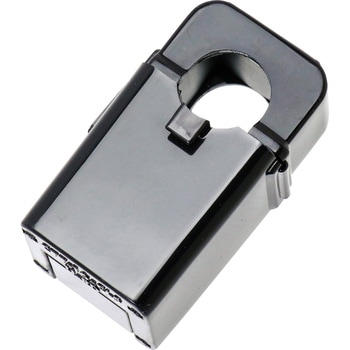

クランプ式センサ・実効値変換器一体型電流変換器
商用電源50/60Hz歪波形を実効値で検出。
4-20mADCの計装信号を直接出力。
クランプ式センサ・変換器一体型で、取付が極めて簡易。
0～5Aから0～500Aまで広範囲の電流に対応。
データロガーやPLCの電源(20V～30V)を共用する2線伝送方式。
- 電源
- DC20～30V (25mA typ)
- 出力電流
- 4～20mADC/0～定格電流 (推奨負荷抵抗≦600Ω/電源24Vにおいて)
- 許容電流
- 120%(連続)、150%(1min)
- 直線性
- ±2% FS (50/60Hz正弦波)
- 応答性
- 100ms (typ)
- 仕様
- (出力リップル)出力の5%以内
- 耐電圧
- AC2000V(50/60Hz)、1min(コア-出力端子一括間)
- 絶縁抵抗
- DC500V、≧100MΩ (コア-出力端子一括間)
- 使用環境
- -20℃～+50℃、≦85%RH・結露のないこと 屋内組込用、取付方向フリー
- 保存環境
- -30℃～+90℃、≦85%RH・結露のないこと
- 脱着回数
- 概略100回程度
- 出力端子
- 2XM3ネジ端子・端子カバー付
- ねじ締付トルク(N・m)
- 0.3
- 内容量
- 1個
全7種類を絞り込む
定格電流(A)
質量(g)
