「g7sa-4a2b dc24v」の検索結果
関連キーワード
RoHS

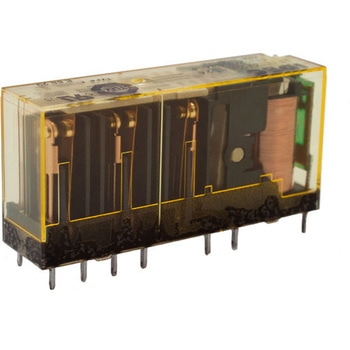

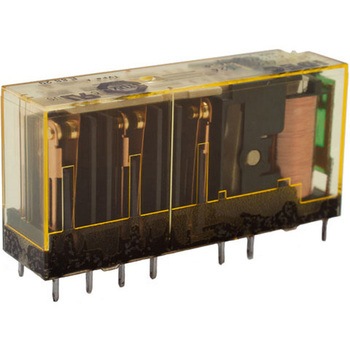

EN規格を取得した小型スリムセーフティリレー。強制ガイド接点付きリレー(EN50205/Class A VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。4極、 6極を品揃え。PWBパターンの引きまわしが容易な端子配置。入力出力間は強化絶縁。 異極間の一部も強化絶縁。
保護構造耐フラックス形
応答時間10ms以下
絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて)
接触抵抗(mΩ)100以下(DC5V 1A電圧降下法にて)
機械的耐久性1000万回(開閉ひん度36000回/h)
電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h)
最大開閉ひん度(回/h)/機械的36000
最大開閉ひん度(回/h)/定格負荷1800
故障率P水準(参考値：開閉ひん度120回/min時)DC5V 1mA(開閉ひん度300回/min))
耐振動10～55～10Hz 片振幅0.75mm(複振幅1.5mm)
定格負荷AC250V 6A、DC30V 6A
復帰時間(ms)20以下(周囲温度23℃)
衝撃(誤動作)(m/s2)100
衝撃(耐久)(m/s2)1000
絶縁抵抗(MΩ)1000以上(DV500V絶縁抵抗形にて)
形G7Sに10Aタイプをシリーズ追加。強制ガイド接点付きリレー(EN50205/ClassA VDE認証)。機械のCEマーキング(機械指令)をバックアップ。インターロック回路の構成をとることにより、機械の危険状態を回避。表面接続、裏面接続ソケットを準備。
質量(g)約65
耐電圧コイル接点間(コイル-3極、コイル-4極間) AC4000V 50/60Hz 1minコイル接点間(コイル-3極、コイル-4極間以外)：AC2500V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC4000V 50/60Hz 1min異極間(「1極、3極、5極」と”「2極、4極、6極」間)：AC2500V 50/60Hz 1min同極接点間：AC1500V 50/60Hz 1min
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-25～+70(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
端子構造プリント基板用端子
耐振動(耐久)10～55～10Hz 片振幅0.75mm(複振幅1.5mm)
耐衝撃(耐久)1000m/s2
使用周囲湿度5～85%RH
耐振動(誤動作)10～55～10Hz 片振幅0.375mm(複振幅0.75mm)
耐衝撃(誤動作)100m/s2
機械的耐久性1000万回以上(開閉ひん度18000回/h)
電気的耐久性10万回以上(定格負荷、開閉ひん度1800回/h)
故障率P水準(参考値：開閉ひん度60回/min時)DC5V 1mA
復帰時間(ms)50以下
開閉頻度(回/時)機械的：18000、抵抗負荷：1800
コイル定格(V)DC24V 30mA
接点定格負荷電圧(V)AC250V 10A (a接点: 抵抗負荷) AC250V 6A (b接点: 抵抗負荷) DC30V 10A (a接点: 抵抗負荷) DC30V 6A (b接点: 抵抗負荷)
使いやすさと省スペースを追求した4点出力用ターミナルリレー。幅31×高さ35×奥行68mm。 PYFソケットと同等のサイズ。独立接点、独立コイル。ショートバー(別売)で、簡単にコモン接続。しかも、隣りあうターミナルもコモン接続可能。端子カバーで、感電防止。リレー搭載タイプとパワーMOS FETリレー搭載タイプを品揃え。動作表示LEDつき。コイルサージ吸収用ダイオード内蔵。DINレール取りつけ、ねじ取りつけ共用。標準品でUL、CSA、VDE規格認定品(VDE規格は形G6D-F4Bのみ)。
質量(g)約65
使用温度範囲(℃)-25～55(結露、氷結しないこと)
保存温度(℃)-25～65(結露、氷結しないこと)
接触抵抗(mΩ)100以下(DC5V 1A)
保管温度(℃)-25～+55(ただし、氷結しないこと)
使用周囲湿度(%RH)45～85
こんなお得な商品も！
ミニリレー 2極
モノタロウ
￥599
税込￥659
鉛の使用をなくし、環境保全に対応。
VDE規格(ドイツ)、IMQ規格(イタリア)を追加取得。
AC/DCのコイルテープの色を変えることにより、AC/DC仕様の識別性を向上。
小型になり、シリーズも充実。幅45mmで、3極、5極、3極+オフディレー2極、2ハンドコントローラを品揃え。また、幅17.5mmの3極、オフディレー3極の増設ユニットも品揃え。増設ユニットは、ワンタッチで接続。オフディレータイプは、15段階で時間可変。EN ISO13849-1(Cat.4/PLe)認証取得。DINレール取りつけ、ねじ取りつけ可。
シリーズG9SA
韓国安全認証「Sマーク」取得(ダイオード内臓型除く)
強制ガイド接点機構。
スリム形状:長さ(40/50mm)×幅(13mm) ×高さ(24mm)。
高速応答時間を実現(8ms以下)
LED動作表示付、ダイオード内臓型を品揃え。
ソケット、端子台(Y型端子、丸型端子に対応)をご用意。
用途工作機械。
ロボット。
安全PLC。
車生産設備など特に安全規格が求められる回路。
種類パワーリレー
端子形状プリント基板用端子
応答時間8ms以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃)
開放電圧(V)定格電圧の10%以上(20℃、初期)
感動電圧(V)定格電圧の75%以下(20℃、初期)
最小適合負荷1mA 5V DC
最大印加電圧(V)定格電圧の110%(20℃)
使用周囲湿度5～85%RH(ただし、氷結、結露しないこと)
使用周囲温度(℃)-40～85(ただし、氷結、結露しないこと)
最大操作頻度定格制御容量にて20回/分
電気的寿命10万回以上：AC250V 6A抵抗負荷にて(開閉頻度20回/分)、10万回以上：DC30V 6A抵抗負荷にて(開閉頻度20回/分)、50万回以上：AC250V 1A抵抗負荷にて(開閉頻度30回/分)、50万回以上：DC30V 1A抵抗負荷にて(開閉頻度30回/分)、10万回以上：AC15、AC240V 2A誘導負荷にて(開閉頻度20回/分、cosΦ0.3)、10万回以上：DC13、DC24V 1A誘導負荷にて(開閉頻度20回/分、L/R=48ms)
機械的寿命1000万回以上(開閉頻度180回/分)
接触抵抗(mΩ)100以下(DC6V 1A電圧降下法にて)
接点最大許容電圧(V)AC250、DC125
接点最大許容電流(A)6(70～85℃では、0.1A/℃で低減してください)
接点最大許容電力(VA)1500(180W)
接点材質AgSnO2系にAuフラッシュ
絶縁抵抗(MΩ)1000以上(DC500V絶縁抵抗計にて、耐電圧の項と同じ個所を測定。)
耐衝撃(誤動作)200m/s2以上(正弦半波パルス：11ms、検知時間：10μs)
耐衝撃(耐久)1000以上(正弦半波パルス：6ms)
耐振動(誤動作)10～55Hz(複振幅1mm、検知時間：10μs)
耐振動(耐久)10～55Hz(複振幅1.5mm)
動作時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず/at20℃)
復帰時間(ms)20以下(コイルを定格電圧印加時、接点バウンス含まず)
タイプスリムタイプ
使用周囲湿度(%RH)5～85(ただし、氷結・結露しないこと)
応答時間(ms)8以下(コイル定格電圧印加時、接点バウンス含まず、ダイオード無し/at20℃)
接点定格制御容量(抵抗負荷)AC250V 6A 、DC30V 6A
海外規格に適合したコンパクトな強制ガイド式リレー。逆起電力防止ダイオード付 (動作表示LED付)機種を追加
こんなお得な商品も！
ミニリレー 4極
モノタロウ
￥599
税込￥659
鉛の使用をなくし、環境保全に対応。VDE規格(ドイツ)、IMQ規格(イタリア)を追加取得。AC/DCのコイルテープの色を変えることにより、AC/DC仕様の識別性を向上。
カドミフリー、鉛フリーを実現。
1極10A、2極5Aの汎用パワーリレー。
コイル-接点間耐電圧5000V、耐サージ電圧10000Vの安全設計。
論理接続機能により、入出力の拡張がフレキシブルに。部分制御と全体制御の構築が可能。半導体出力の採用(増設ユニットを除く)。詳細なLED表示により故障診断が可能。IEC/EN61508(SIL3)、EN954-1(Cat.4)およびISO13849-1(PLe)、認証取得。UL、CSA認証取得。2つの特長を追加した新タイプがシリーズ化。最大150秒のオフディレー時間が設定可能(オフディレー出力もCat.4対応)。2点の論理接続入力
使用温度範囲(℃)-10～55(結露、氷結しないこと)
使用周囲温度(℃)-10～+55(ただし、 氷結および結露しないこと)
耐衝撃(耐久)300m/s2
漏れ電流(mA)(OFF時)0.1mA以下(安全出力、 補助出力)
許容電圧変動範囲：電源電圧の-15% ～10%
補助出力PNPトランジスタ出力
負荷電流(A)0.1以下
衝撃(誤動作)(m/s2)100
衝撃(耐久)(m/s2)300
使用周囲湿度(%RH)25～85
耐振動(Hz)10～55～10片振幅0.375mm(複振幅0.75mm)
こんなお得な商品も！
パワーリレー
モノタロウ
￥599
税込￥659
海外規格UL、CSA、SEV認定品と電気用品安全法準拠品にしています。
耐電圧2000Vをクリア。
海外規格LR、VDE認定形も揃えています。
AC4定格、DC2定格。
取付穴径(Φmm)30.5(0～0.5)
動作特性プッシュロックプルorターンリセット
端子形状M3ねじ端子
適合規格IEC60947-5-1、EN60947-5-1、IEC60947-5-5、 EN60947-5-5、JIS C8201-5-1、UL508、UL991、NFPA79CSA C22.2 No.14、GB/T14048.5
定格絶縁電圧(V)250
動作方式プッシュロックプルorターンリセット
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-45～80(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
接続可能電線(mm2)0.75～1.25以下(AWG18～16)
定格使用電流(A)5
機械的耐久性25万回以上
接点材質銀に金・クロスバー接点
短絡保護装置250V/10Aヒューズ(Type aM IEC60269-1/IEC60269-2)
汚染度(使用環境)3
定格通電電流(A)5
開閉頻度(回/時)900
ボタンサイズ(mm)Φ44(大形)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
条件付短絡電流(A)1000
耐振動(誤動作)(Hz)10～500、片振幅0.35mm、加速度50m/s2
耐振動(耐久)(Hz)10～500、片振幅0.35mm、加速度50m/s2
耐衝撃(誤動作)(m/s2)150
耐衝撃(耐久)(m/s2)1000
小型・高感度・高耐圧で5Aパワー開閉の形G6Bミニリレーを4個搭載
リレー本体はプラスチックシール構造
端子はIN/OUT分離構造のため配線が容易
動作表示LEDつき
コイルサージ吸収用ダイオード内蔵
専用ソケットのため、リレーの取り替えが簡単(高信頼性を除く)
標準形でUL、CSA規格認定品(高信頼性は除く)。形G6B-4BND/47BND/48BNDのDC12/24VはVDE規格認定品
DINレール取りつけ、ねじ取りつけ共用タイプも用意
高度なブレーカー技術を集結、小形、高性能のサーキットプロテクタ。
接点構成3a
定格入力電圧(V)AC/DC24
機能非常停止
補助出力1b
1個
￥28,980
税込￥31,878
翌々日出荷
1極40Aの通電が可能
産業用インバータ、サーボドライバなどの電源通電、およびモータなどの電源開閉に最適
4極並列接続時の通電容量は最大160A
シリーズG7Z
アプリケーション産業用
