FBNフィニッシュドボア スプロケット 新JISキー溝仕様

こんなお得な商品も!

H80B9TD25 スプロケット軸穴完成品(新JISキー溝) No.80 大阪魂 35646782 大阪魂
スプロケット軸穴完成品(新JISキー溝) No.80
¥1,490〜


FBNフィニッシュドボア スプロケット 新JISキー溝仕様 商品レビューを投稿する

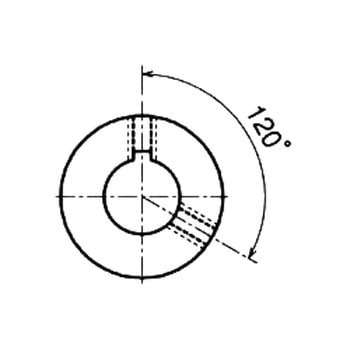

FBNスプロケットはKANA標準NKスプロケットを軸穴、キー溝と、さらにセットスクリュー加工を施した完成品のスプロケットです。
優れた設備と徹底した品質管理による集中生産方式により、高精度で品質が安定しています。
統計1900種類以上のバリエーションが、ユーザーのニーズにマッチし、トータルコストを低減します。
FBN(新JIS加工)は新JIS規格(JIS B 1301-1976)平行キーにもとづき加工しております。
キー幅の許容差はH7です。
材質
機械構造用炭素鋼
質量(kg)
0.87
タイプ
FBN80B
硬度
歯先高周波焼入
寸法a(mm)
7
寸法S(mm)
10.4
ボス径BD(mm)
58
ボス長BL(mm)
40
セットスクリュー(M)
8
使用チェーン
No.80
歯幅(T)(mm)
14.6
ピッチ径(Dp)(Φmm)
74.27
外径(Do)(Φmm)
85
寸法GD(mm)
44
スプロケット形状
B形
内容量
1個
注意
※ボス外径に溝があります。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
5 件中 1 - 5 件
注文
コード

品番
歯数
軸穴径(ΦDH7)(mm)
キー溝(b×t2)(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
00227945 FBN80B9D25
CADデータ
9 25 8×3.3 ¥2,770
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
00227954 FBN80B9D28
CADデータ
9 28 8×3.3 ¥2,770
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
00227963 FBN80B9D30
CADデータ
9 30 8×3.3 ¥2,770
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
00227972 FBN80B9D32
CADデータ
9 32 10×3.3 ¥2,770
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
00227981 FBN80B9D35
CADデータ
9 35 10×3.3 ¥2,770
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
