組端子台 TC200


あらかじめ決められた極数に組み立てられた端子台です。
材質
ターミナルベース:フェノール
端子ねじ部:鉄(亜鉛メッキ クロメート処理)
導電板:黄銅(ニッケルメッキ)
記名シール:ファイバー
カバー:ポリカーボネート
最大電流(A)
60mm2-175
(80mm2-200)
100mm2-240
取付方式
直付け
結線方式
ネジ
端子ねじ
M10×20
端子間ピッチ(mm)
34
定格電流(JIS)(A)
240
定格絶縁電圧(V)
600
温度上昇
45℃以下(導電金具の温度上昇値)
適合電線(mm2)
100
準拠規格
JIS C2811
絶縁抵抗(MΩ)
100以上(各充電部相互間および各充電部と取付金属板の間)
相対湿度
45〜85%
使用周囲温度(℃)
-20〜+55(ただし、氷結または結露しないこと)
締付トルク(N・m)
15〜20
接続可能電線(mm2)
60、(80)、100
定格インパルス耐電圧(kV)
6
耐電圧(V/min)
2500
内容量
1個
関連資料
メーカーカタログはこちら(72MByte)

お気に入りに追加

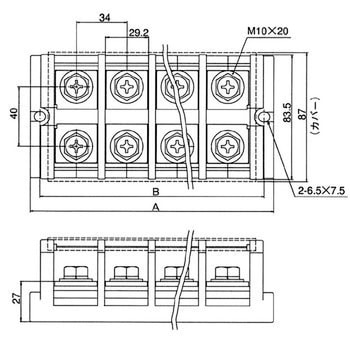

↓各品番毎の詳細は注文コードをクリックしてください。
4 件中 1 - 4 件
注文
コード

品番
寸法A(mm)
極数
寸法B(mm)
トラスコ品番
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
06945976 TC 200 C02 96 2P 83 441-6759 525 オープン
¥1,890 1 1,890
2,079 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06945985 TC 200 C03 130 3P 117 441-6767 700 オープン
¥2,590 1 2,590
2,849 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06945994 TC 200 C04 164 4P 151 441-6775 875 オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06946003 TC 200 C06 232 6P 219 441-6783 1225 オープン
¥4,290 1 4,290
4,719 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.50  総レビュー件数: 2商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: サブバッテリーシステム構築

240Aまでの範囲で使用できるので満足しています。

これは注文コード 06945976 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-11-20]

満足度: 4

用途: 幹線配線

もう少し取り付け穴を丈夫にするか、4ヶにしてほしい。

これは注文コード 06945985 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-06-17]
モノタロウMonotaROからの回答:

貴重なご意見、誠にありがとうございます。


ご質問件数:0この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。
