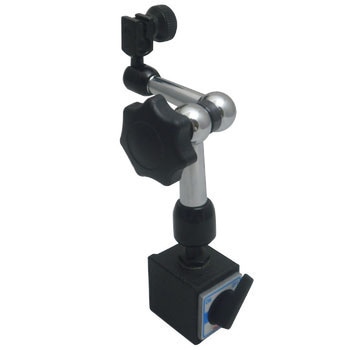

マグネットベースミニ フレキシブルタイプ
小型タイプなので狭い場所の使用に適しています。
強力な磁石と頑丈なフレームで安定した測定を実現します。
アームが150度フレキシブルに動かせるため、ワークに対して楽に設定できます。
切り替えスイッチの操作で吸着ON/OFFが切り替えられます。
用途ダイヤルゲージ・てこ式ダイヤルゲージの測定保持具としてお使い下さい。
質量(kg)0.6
ダイヤルゲージ取付穴(mm)8
吸着力(N[kgf])400[40]

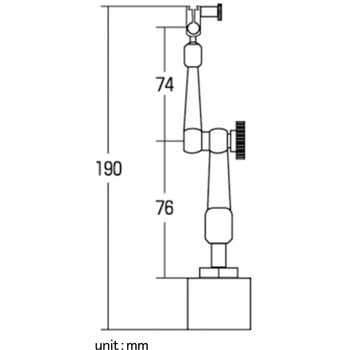

主柱(mm)155
主柱取付ねじベース側(mm)M5×0.8
マグネット部寸法(mm)36×30×35
工作角度(°)150
内容量1台
注意
※本来の用途以外には使用しないでください。※吸着対象物が薄い場合や軟鋼版以外の材質では、吸着力が低下しますのでご注意下さい。
※吸着する面に凹凸や塗装がある場合は吸着力が低下しますのでご注意下さい。
※逆さや垂直に取り付ける際は十分に吸着されているかどうかを確認してから作業を行って下さい。
※子供の手の届かないところに保管してください。
測定用品 の新着商品
カテゴリ
商品レビュー
2025-07-19
- 用途：
- 回転軸のアラインメント
岸本技術コンサルタント事務所 様
工場の中に、多数のモーター駆動の回転機器があるが、軸合わせに
使用を始め、従来法に比べ、時間短縮となり、助かっている
2025-02-13
- 用途：
- 平行を出す時
昔に比べてだいぶマグネット部分が小さくなり、扱いも楽になりそうです。
ON/OFFもわかりやすく便利です。
- 対象商品：
- 06897484
2022-10-31
- 用途：
- ミシンのメンテナンス時
村川ミシンサービス 様
（卸売・小売業）
ガタがどれくらいあるのかを計ります。測定針の位置が微調整できれば、とてもいいのですが。
- 対象商品：
- 06897484
2022-02-21
- 用途：
- 過給機の調整
株式会社光森鉄工所 様
ﾐﾂﾄﾖのﾋﾟｯｸﾃｽﾀｰに取付けて使用しています。ｱﾘ溝が少し硬かったのでﾔｽﾘで調整しました。保持力もあり価格の割りには良いです。
1人が参考にしています
- 対象商品：
- 06897484
2020-02-18
- 用途：
- 機械の芯出し作業用
株式会社タツミ機工 様
（建設業・工事業）
マグネット部がちょっと弱い感じがありましたが、それ以外は対応も敏速ですし満足です。
- 対象商品：
- 06897484
2019-11-29
- 用途：
- 機械のメンテナンス
株式会社ケーイーシー 様
以前、お店で購入していた時より安くて、使用感は変わらないので
重宝しています。
1人が参考にしています
- 対象商品：
- 06897484
2018-01-19
- 用途：
- ダイヤルゲージ測定作業時、支持架台として使用
その他業種
狭い場所の計測測定時に、当製品のコンパクトさが生かされています。
角度の固定ツマミが一点のため、先端のみの角度調整機能が追加されれば更に使いやすいものになると思います。
- 対象商品：
- 06897484
2022-12-11
- 用途：
- ダイヤルゲージ固定
腕を水平に伸ばしてダイヤルゲージを使うと、プローブの反発で転げてしまう程度には吸着力が強くないです。
また、φ8シャフト取り付け部はバネ性が無く、φ7.99のシャフトを5Nmのねじトルクをかけても固定ができません。
付属のルレットねじで指2本でかけられる小さいトルクではびくともしませんので、別途M5ボルトへの交換とボックスレンチの準備をご検討ください。
3人が参考にしています
よくあるご質問(FAQ)
- 質問：
- 役立つ情報などございますか
- 回答：
- 下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。
マグネットベースの特長と取り付け方
豆知識URL：
https://www.monotaro.com/note/cocomite/072/
2023-02-10
