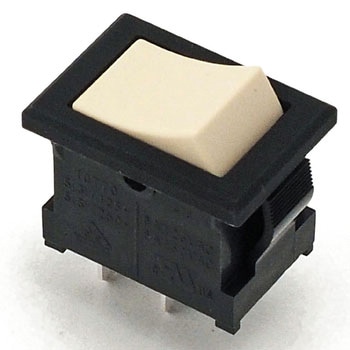

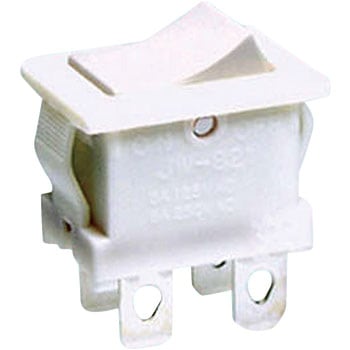

ロッカスイッチSタイプ JWシリーズ 非照光式
操作部とケース部間にカバーを付加し、塵埃が浸入しにくい構造とし、接触信頼性を向上させています。
接点間距離3mm以上とし、絶縁性、耐圧性を高めています。
端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
軽い切換え感触で、確実な切換えと軽快な操作感が得られます。
コンパクトサイズなので、省スペース化に貢献します。
端子は、はんだ端子とタブ端子(♯187)の兼用端子となっています。タブ端子としてご使用の際は、JISC2809適合の平形接続端子(適用タブの板厚0.5mm用のリセプタクル)をご使用ください。
- 耐電圧
- AC2.0kV (端子・端子間 1分間以上)
AC4.0kV (端子・アース間 1分間以上) - 電流容量(A)
- 10 AC125V
10 AC250V
- 用途
- 通信機器、無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等
- 使用温度範囲(℃)
- -25～70
- 定格電圧(V)
- 125/250
- 端子形状
- はんだ端子(タブ端子♯187としても使用可能)
- 定格電流(A)
- 無誘導負荷：10/誘導負荷：8

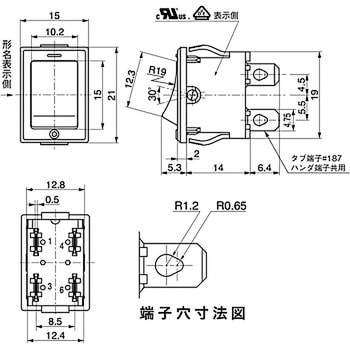

- 取付寸法(mm)
- 19.2×12.9
- 耐熱性
- はんだごてをご使用の場合：温度350℃以下 3秒以内
- 絶縁抵抗(MΩ)
- 500以上(DC500V)
- LED色
- -
- 接触抵抗(mΩ)
- 10以下(DC2～4V 100mAにて)
- 機械的開閉耐久性
- 30000回以上
- 電気的開閉耐久性
- 10000回以上
- 機能動作
- ON - OFF
- ボタン倒れ角度(°)
- 30
- RoHS指令(10物質対応)
- 対応
- 投数
- 単投
- 内容量
- 1個
注意
※タブ端子でのVDE規格取得はしておりません。※はんだごてをご使用の場合：温度350℃以下 3秒以内
全8種類を絞り込む
極数
回路
操作部色
色(本体)
スイッチ の新着商品
カテゴリ
商品レビュー
対象商品 : 07071601
2022-12-08
用途: セラミックファンヒーターのスイッチ修理
製造業
使用している小型のセラミックファンヒーターのスイッチの端子部が溶け、故障した為購入。日本メーカー品なので安心して利用する事ができています。
対象商品 : 07071601
2019-02-05
用途: 使用する機材の修繕
建設業・工事業
頻繁に入切されていた電気ストーブの電源スイッチが破損し使用不能に。
曖昧な感じでぐらぐら動作していた元々の中国製のものに比べ、パチッと節操感溢れるしっかりした動作がとても良いです。
対象商品 : 07071601
2018-12-07
用途: オーディオ機器の製作に
オーディオ機器の電源SWで購入しました。
とてもリーズナブルな価格ですが、操作感もとても良くて、大変良いパーツだと思います。
よくあるご質問(FAQ)
- 質問：
- 製品の安全データシート（SDS）や有害物質使用制限に関するデータ（RoHS）等の書面が必要ですがどうすれば良いですか。
- 回答：
- お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。
https://help.monotaro.com/app/ask
書類名）
1：SDS(MSDS)
2：RoHS(2)
3：非該当証明書
4：ChemSHERPA
5：その他（ミルシート・出荷証明書）
2022-04-04
- 質問：
- ACとDCの両方で使用可能ですか？また、100Ｖで使用可能ですか？それとも車用の12Ｖでしか使用できないのですか？
- 回答：
- ACとDCの両方で使用可能で、AC125VとDC30Vが同等となります。また、車用の12Vでのご使用に適しており、100Vでのご使用はおすすめできません。
- 対象商品：
- 07071574
2011-10-31
