NBK(鍋屋バイテック会社)

カプリコン・ミニキータイプ

カプリコン・ミニキータイプ - NBK(鍋屋バイテック会社)

カプリコン・ミニキータイプ - NBK(鍋屋バイテック会社)

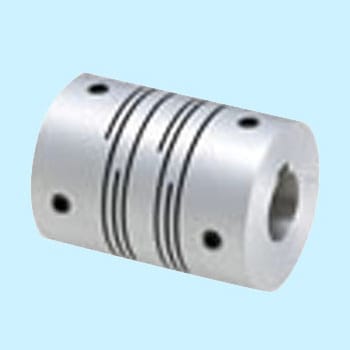

円筒材にスリットを入れた完全一体構造の金属ばねカップリングです。
バックラッシ0。
スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します。
ねじり剛性が高く、応答性にすぐれています。
正転・逆転の特性は同一です。
メンテナンスフリー。耐油性・耐薬品性にすぐれています。
スッテピングモータ対応。

種類スリットタイプ許容偏角(°)2軸方向変位(mm)±0.5材質(本体)A2017タイプキータイプ寸法c(Φmm)62.5軸穴径公差H8適合軸公差h6およびh7(推奨)表面処理アルマイト処理付属品セットスクリュー内容量1個

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

軸穴径D1(Φmm)

軸穴径D2(Φmm)

外径A(Φmm)

全長W(mm)

最高回転数(min^-1[r.p.m])

最大トルク(N・m)

許容偏心(mm)

最大軸穴径(mm)

常用トルク(N・m)

慣性モーメント(kg・m²)

静的ねじりばね定数(N・m/rad)

キー溝D1側b(mm)

キー溝D1側t(mm)

キー溝D2側b(mm)

公差(mm)

キー溝D2側t(mm)

キー溝D1側呼び寸法

キー溝D2側呼び寸法

寸法F(mm)

寸法L(mm)

ねじ寸法M

ねじ締付トルク(N・m)

質量(g)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

MST-32K-12-12

12

12

32

41

19000

4

0.15

14

4

9.6×10^-6

500

4

1.8

4

b：±0.0150(JS9)
t：0～+0.1

1.8

4×4

4×4

6

12

M4

1.7

59

￥9,420

￥8,998

￥9,898(税込)

4日以内出荷

MST-32K-14-14

14

14

32

41

19000

4

0.15

14

4

9.6×10^-6

500

5

2.3

5

b：±0.0150(JS9)
t：0～+0.1

2.3

5×5

5×5

6

12

M4

1.7

59

￥9,420

￥8,998

￥9,898(税込)

4日以内出荷

MST-40K-14-14

14

14

40

56

15000

10

0.2

18

8

3.2×10^-5

700

5

2.3

5

b：±0.0150(JS9)
t：0～+0.1

2.3

5×5

5×5

8.5

17

M5

4

130

￥13,500

￥12,980

￥14,278(税込)

4日以内出荷

MST-40K-16-16

16

16

40

56

15000

10

0.2

18

8

3.2×10^-5

700

5

2.3

5

b：±0.0150(JS9)
t：0～+0.1

2.3

5×5

5×5

8.5

17

M5

4

130

￥13,500

￥12,980

￥14,278(税込)

4日以内出荷

MST-40K-18-18

18

18

40

56

15000

10

0.2

18

8

3.2×10^-5

700

6

2.8

6

b：±0.0150(JS9)
t：0～+0.1

2.8

6×6

6×6

8.5

17

M5

4

130

￥13,500

￥12,980

￥14,278(税込)

4日以内出荷

MST-50K-16-16

16

16

50

71

12000

20

0.2

20

16

1.0×10^-4

1800

5

2.3

5

b：±0.0150(JS9)
t：0～+0.1

2.3

5×5

5×5

10.5

21

M6

7

270

￥21,800

￥20,980

￥23,078(税込)

3日以内出荷

MST-50K-18-18

18

18

50

71

12000

20

0.2

20

16

1.0×10^-4

1800

6

2.8

6

b：±0.0150(JS9)
t：0～+0.1

2.8

6×6

6×6

10.5

21

M6

7

270

￥21,800

￥20,980

￥23,078(税込)

4日以内出荷

MST-50K-20-20

20

20

50

71

12000

20

0.2

20

16

1.0×10^-4

1800

6

2.8

6

b：±0.0150(JS9)
t：0～+0.1

2.8

6×6

6×6

10.5

21

M6

7

270

￥21,800

￥20,980

￥23,078(税込)

4日以内出荷

MST-63K-20-20

20

20

63

90

10000

40

0.2

30

32

3.2×10^-4

3100

6

2.8

6

b：±0.0150(JS9)
t：0～+0.1

2.8

6×6

6×6

13

26

M8

15

490

￥35,600

￥34,980

￥38,478(税込)

4日以内出荷

MST-63K-25-25

25

25

63

90

10000

40

0.2

30

32

3.2×10^-4

3100

8

3.3

8

b：±0.0180(JS9)
t：0～+0.2

3.3

8×7

8×7

13

26

M8

15

490

￥35,600

￥34,980

￥38,478(税込)

4日以内出荷

各品番毎の詳細は注文コードをクリックしてください
