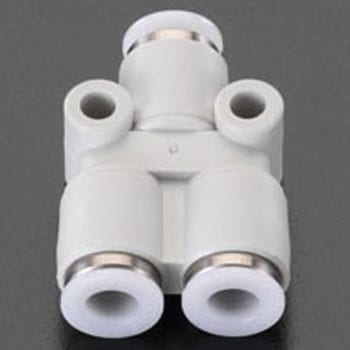

12/10X2 Y型ユニオン
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
チューブ外径(Φmm)1口側:12、2口側:10使用流体空気使用圧力範囲(MPa)0～1エスコ品番EA140HM-121材質チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)形状Y型ユニオン材質(本体)樹脂(PBT)、真鍮寸法L(mm)53寸法F(mm)21使用温度(℃)-15～60寸法D(mm)41寸法E(mm)4.2寸法C(mm)20寸法B2(mm)21.5寸法J(mm)32寸法B1(mm)23寸法N1(mm)24寸法N2(mm)19.5材質(パッキン)NBR内容量1個
