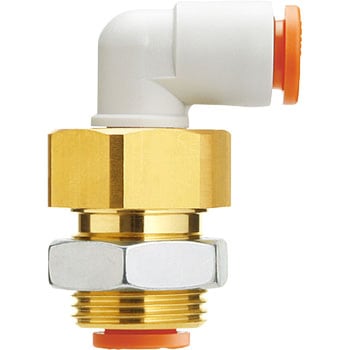

隔壁エルボ KQ2LE インチサイズ

隔壁エルボ KQ2LE インチサイズ - SMC

隔壁エルボ KQ2LE インチサイズ - SMC

用途: パネル取付等のチューブ同士の中継接続と共にチューブ取り出し方向の90度変更に使用。
形状: 隔壁エルボ
色: ボディー：白色系、リリースブッシュ：オレンジ
管接続口径: 同径チューブ
ねじの種類: NPT
使用流体: 空気、水
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
内容量: 1袋(10個)

注意

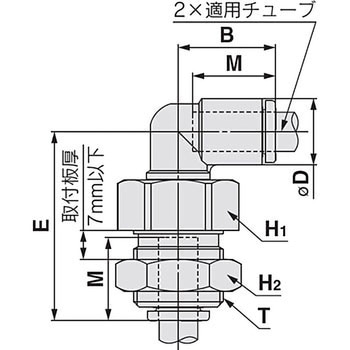

※寸法ΦDは最大径を意味します。

15種類すべて表示中

注文コード

品番

商品状態

寸法B(mm)

寸法D(Φmm)

寸法E(mm)

寸法M(mm)

六角対辺H1(mm)

六角対辺H2(mm)

適合チューブ外径(inch)

参考基準価格 (税別)	通常価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2LE01-00A

CADデータダウンロード

-

14.5

7.1

28.9

13.3

17.46

17.46

1/8

￥7,340

￥6,398

￥6,398

￥7,038(税込)

3日以内出荷

返品不可

KQ2LE01-00N

CADデータダウンロード

-

14.5

7.1

28.9

13.3

17.46

17.46

1/8

￥7,560

￥6,598

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2LE03-00A

CADデータダウンロード

-

14.8

8.2

28.5

13.3

17.46

17.46

5/32

￥6,850

￥5,998

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2LE03-00N

CADデータダウンロード

-

14.8

8.2

28.5

13.3

17.46

17.46

5/32

￥7,070

￥5,998

￥5,998

￥6,598(税込)

3日以内出荷

返品不可

KQ2LE05-00A

CADデータダウンロード

-

15

9.1

29.7

13.3

17.46

17.46

3/16

￥7,560

￥6,598

￥6,598

￥7,258(税込)

3日以内出荷

返品不可

KQ2LE05-00N

CADデータダウンロード

-

15

9.1

29.7

13.3

17.46

17.46

3/16

￥7,780

￥6,598

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2LE07-00A

CADデータダウンロード

-

15.6

11.1

30.7

13.3

17.46

17.46

1/4

￥7,560

￥6,598

￥6,598

￥7,258(税込)

4日以内出荷

返品不可

KQ2LE07-00N

CADデータダウンロード

-

15.6

11.1

30.7

13.3

17.46

17.46

1/4

￥7,890

￥6,698

￥6,698

￥7,368(税込)

3日以内出荷

返品不可

KQ2LE09-00A

CADデータダウンロード

-

17.2

13.2

34.2

14.2

22.23

22.23

5/16

￥8,070

￥6,698

￥6,698

￥7,368(税込)

4日以内出荷

返品不可

KQ2LE09-00N

CADデータダウンロード

-

17.2

13.2

34.2

14.2

22.23

22.23

5/16

￥8,400

￥7,198

￥7,198

￥7,918(税込)

9日以内出荷

返品不可

KQ2LE11-00A

CADデータダウンロード

-

19.3

15.4

32.6

15.6

25.4

25.4

3/8

￥11,470

￥9,898

￥9,898

￥10,888(税込)

3日以内出荷

返品不可

KQ2LE11-00N

CADデータダウンロード

-

19.3

15.4

32.6

15.6

25.4

25.4

3/8

￥12,130

￥9,998

￥9,998

￥10,998(税込)

3日以内出荷

返品不可

KQ2LE13-00A

CADデータダウンロード

-

21.8

19.3

43.2

17

28.57

28.57

1/2

￥14,770

￥13,980

￥13,980

￥15,378(税込)

当日出荷

KQ2LE13-00N

CADデータダウンロード

-

21.8

19.3

43.2

17

28.57

28.57

1/2

￥15,650

￥14,980

￥14,980

￥16,478(税込)

3日以内出荷

返品不可

KQ2LE11-00A【ワケあり】

CADデータダウンロード

※理由あり(未使用・未開封)

19.3

15.4

32.6

15.6

25.4

25.4

3/8

￥11,470

￥9,898

￥3,998

アウトレット

￥4,398(税込)

当日出荷

返品不可

残り2点です

各品番毎の詳細は注文コードをクリックしてください
