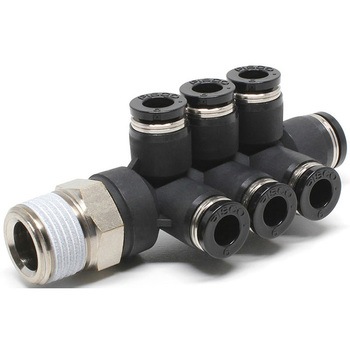

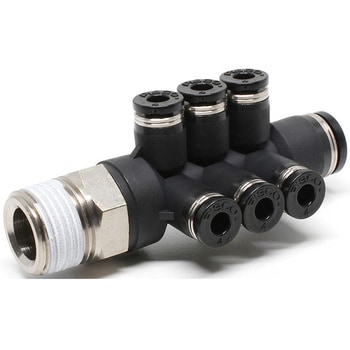

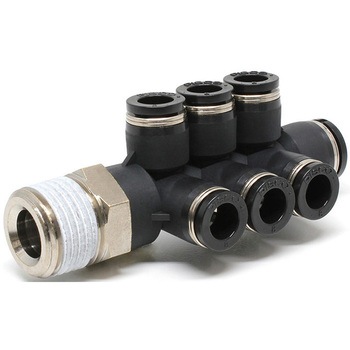

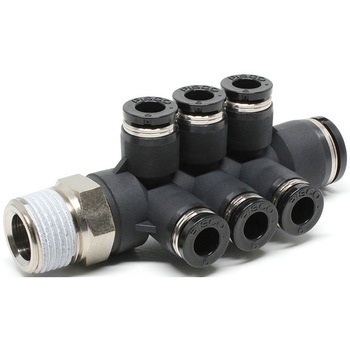

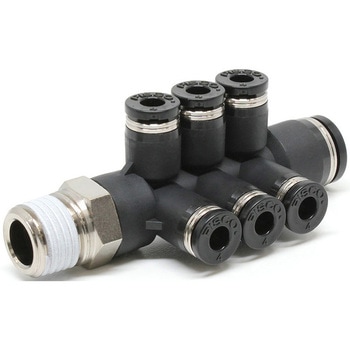

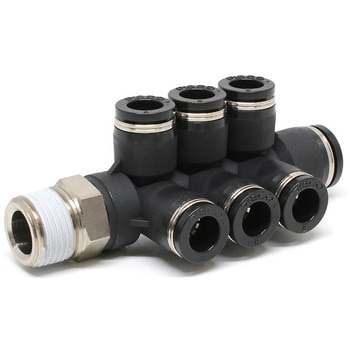

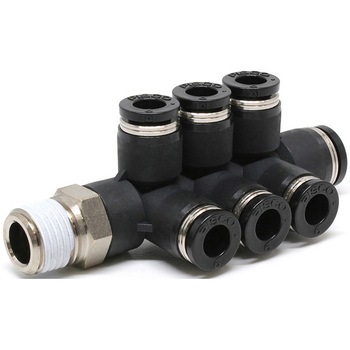

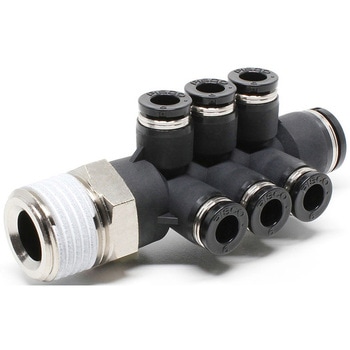

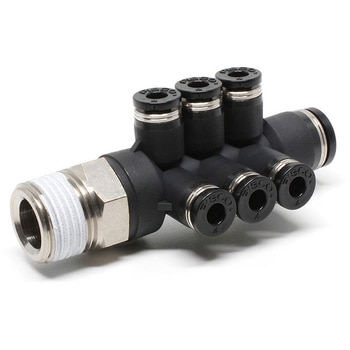

ブランチトリプルエルボ



ブランチトリプルエルボ 商品レビューを投稿する

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
使用流体
空気、水(条件有)
接続ねじ種類
R
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
開放リング/樹脂本体:ブラック
RoHS指令
内容量
1個
注意

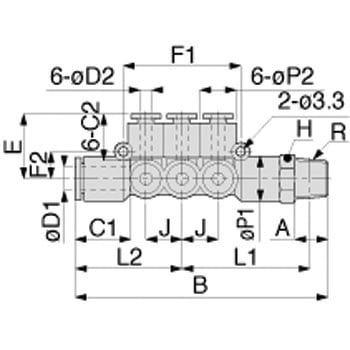

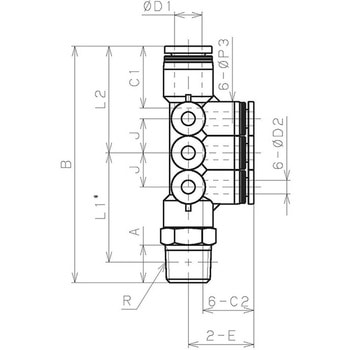

※L1寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
8 件中 1 - 8 件
注文
コード

品番
チューブ外径(Φmm)
オリフィス径(Φmm)
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C1(mm)
寸法C2(mm)
寸法E(mm)
寸法F1(mm)
寸法F2(mm)
寸法J(mm)
寸法L1(mm)
寸法L2(mm)

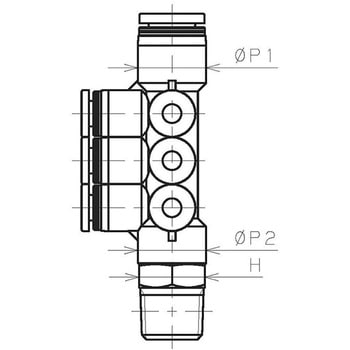

寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10369186 PKVD10-8-03 10X8 6.7 20.6 65 12 87.8 20.2 18.1 23.7 46.2 10.5 14.5 41.5 40 17.5 18 17 ¥1,160
¥819 1 ¥819
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369195 PKVD10-8-04 10X8 6.7 19.4 87 15 91.8 20.2 18.1 23.7 46.2 10.5 14.5 43.6 40 17.5 20 21 ¥1,320
¥929 1 ¥929
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311394 PKVD8-4-02 8X4 3 4.5 32 11 69.2 18.1 14.9 19.2 40.2 9 10 32 31.2 14.5 14.5 14 ¥900
¥639 1 ¥639
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311403 PKVD8-4-03 8X4 3 4.6 46 12 72.2 18.1 14.9 19.2 40.2 9 10 34.7 31.2 14.5 18 17 ¥960
¥679 1 ¥679
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311412 PKVD8-6-02 8X6 4.6 10.2 41 11 76.9 18.1 17 21.3 40.2 9 12.5 36.5 34.4 14.5 14.5 14 ¥950
¥669 1 ¥669
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311421 PKVD8-6-03 8X6 4.6 10.3 52 12 80.7 18.1 17 21.3 40.2 9 12.5 39.9 34.4 14.5 18 17 ¥1,000
¥699 1 ¥699
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311437 PKVD10-6-03 10X6 4.6 10.6 56 12 81.5 20.2 17 22.3 46.2 10.5 12.5 38.2 37 17.5 18 17 ¥1,140
¥799 1 ¥799
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311446 PKVD10-6-04 10X6 4.6 11.1 78 15 85.5 20.2 17 22.3 46.2 10.5 12.5 40.3 37 17.5 20 21 ¥1,290
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
