スクリューレス端子台 プリント基板用 ML-800

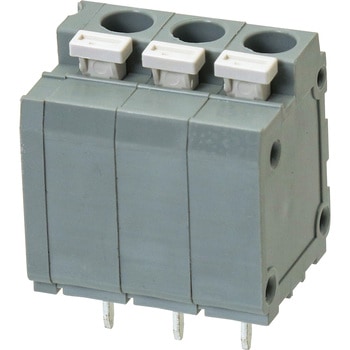

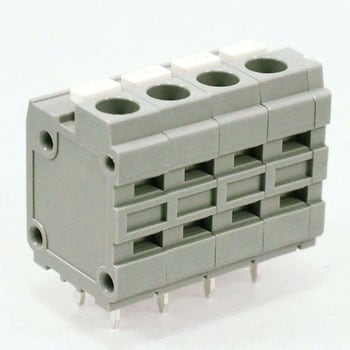

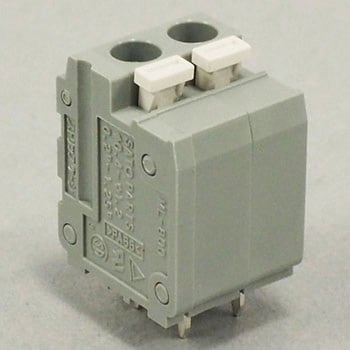

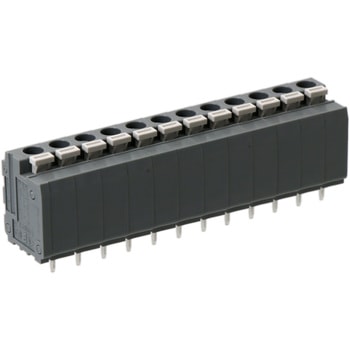

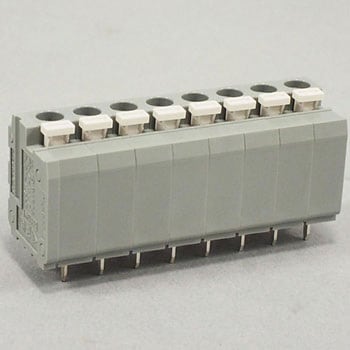

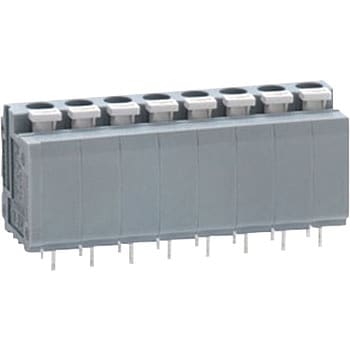

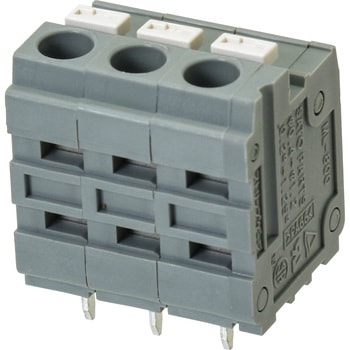

本体の形式として電線の接続方法がトップエントリーとなるV(縦型)タイプ、

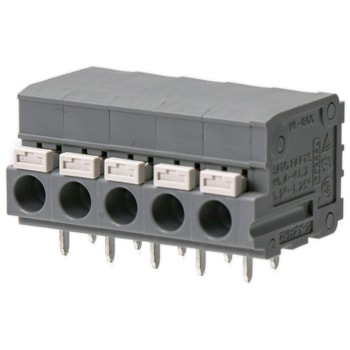

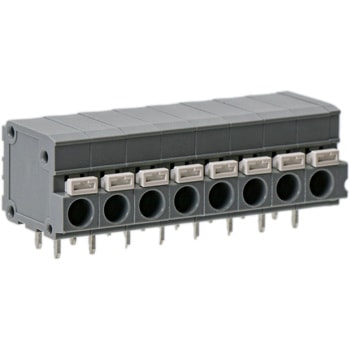

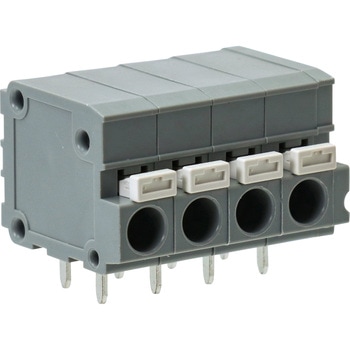

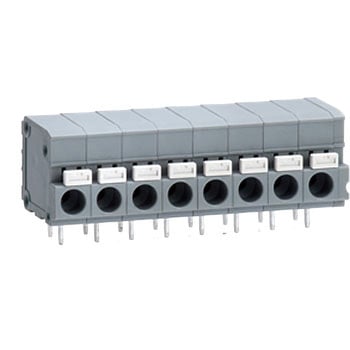

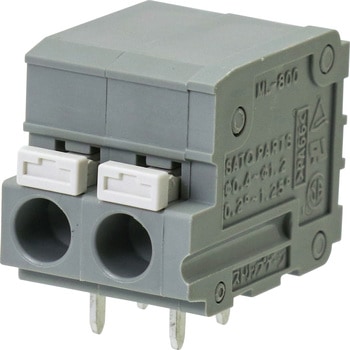

サイドエントリーとなるH(横型)タイプの2タイプあり、実装用途に合わせた選択が出来ます。
取付方式プリント基板
結線方式スクリューレス
材質(絶縁体)本体：ナイロン66(UL94V-0)、ボタン：P.P.E.(UL94V-0)
定格電流(IEC)(A)10
定格電流(UL)(A)10
適合規格UL規格(フィールドワイヤリング対応)、CSA規格、TUV規格(IEC60947-7-1に適合)
定格電圧(V)250
定格適合電線単線：Φ1.2mm(AWG16)、撚線：1.25mm2(AWG16)、素線径Φ0.18mm以上
絶縁抵抗(MΩ)100以上(DC500V)
使用可能電線範囲単線：Φ0.4mm～Φ1.2mm(AWG26～AWG16)、撚線：0.2mm2～1.25mm2(AWG24～AWG16)、素線径Φ0.18mm以上
標準剥線長(mm)11
推奨適合工具マイナスドライバー(軸径Φ3mm、刃先幅2.6mm)
端子金具PC端子
色(本体)GY(グレー)
耐電圧(V/min)AC2000
エンドプレートGY(グレー)
内容量1個
注意
※丸洗い洗浄はボタンに悪影響が考えられますので、お避け下さい。
