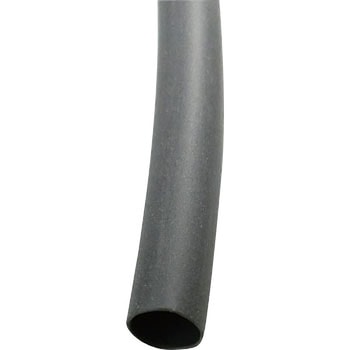

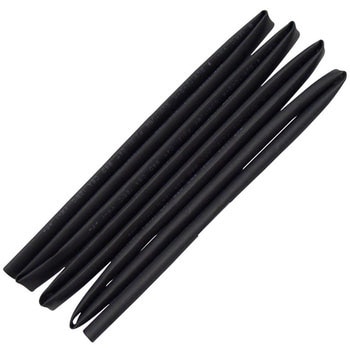

スミチューブF2(Z)
UL及びCSA規格品
難燃(塩素系難燃剤、特定臭素系難燃剤(PBDEs、PBBs)不使用)
柔軟
用途
電線端末、電線接続部の絶縁、保護、補強
電線の色識別、結束
抵抗、コンデンサ等の絶縁、保護
仕様
電線の色識別、結束
抵抗、コンデンサ等の絶縁、保護
難燃性 VW-1合格
熱衝撃：250℃×4時間、クラックなし
低温曲げ：-30℃×1時間、クラックなし
銅腐食性：湿度95%、温度23℃で24時間放置後、158℃×7日 腐食なし
銅安定性：湿度95%、温度23℃で24時間放置後、158℃×7日 伸びが100%以上
耐電圧
熱衝撃：250℃×4時間、クラックなし
低温曲げ：-30℃×1時間、クラックなし
銅腐食性：湿度95%、温度23℃で24時間放置後、158℃×7日 腐食なし
銅安定性：湿度95%、温度23℃で24時間放置後、158℃×7日 伸びが100%以上
老化前：AC2.5kV×60秒、破壊なし
老化後：158℃×7日、AC2.5kV×60秒、破壊なし
伸び(%)
老化後：158℃×7日、AC2.5kV×60秒、破壊なし
老化前：200%以上
老化後：100%以上(158℃×7日)
絶縁破壊電圧(kV)
老化後：100%以上(158℃×7日)
老化前：AC2.5以上
老化後：AC2.5以上(158℃×7日、残率50%以上)
引張強度(MPa)
老化後：AC2.5以上(158℃×7日、残率50%以上)
老化前：10.4以上
老化後：7.3以上(158℃×7日)

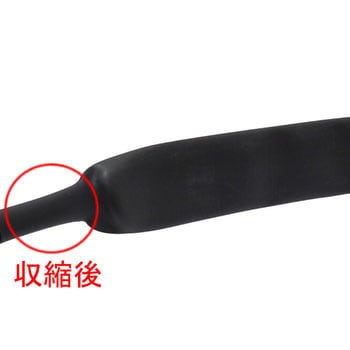

収縮率(%)
老化後：7.3以上(158℃×7日)
内径収縮率：50%以上
長さ変化率：0±5%
材質電子線架橋軟質難燃性ポリオレフィン樹脂
色黒
適合規格UL224(認定ファイルNo.E48762)、CSA C22.2 No.198.1(認定ファイルNo.LR33298)、電気用品安全法、RoHS指令対応
構造一層
体積抵抗率(Ωcm)1.0×1014以上
連続使用温度(℃)-55～125
収縮完了温度(℃)90
収縮温度90℃以上
比率2:01
特性難燃性、柔軟性、絶縁
長さ変化率：0±5%
収縮チューブ の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 08741302 | 14×0.3 | 43107673 | 14×0.3 |
|
スミチューブF2(Z) | 住友電工 | 1セット(50m×2巻) | ￥77,980 税込￥85,778 | 内容量に違いがあります |
| 08741354 | 22×0.4 | 75242704 | 22×0.4 |
|
スミチューブF2(Z) | 住友電工 | 1巻 | ￥199,800 税込￥219,780 | 内容量に違いがあります |
商品レビュー
- 対象商品：
- 00284822
2022-06-29
- 用途：
- 配線の接続部の保護
株式会社大衆自動車商会 様
（自動車・二輪車・自転車関連業）

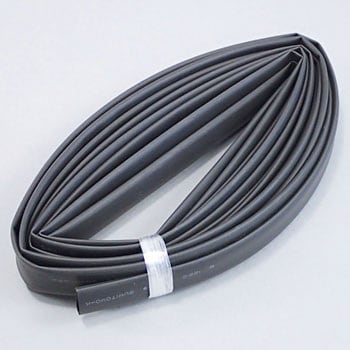

5mの長さを丸めるのは良いが、それを２つ折りにして袋詰されていたので、チューブに折り目がついてしまっている。
