ユニオンストレート耐腐蝕用タイプ

Name: ユニオンストレート
Brand: PISCO(ピスコ)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
耐腐蝕性がSUS303相当の特殊ステンレスを使用。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)

用途チューブとチューブの接続(同径) 形状ユニオンストレート使用流体空気、水(条件有) 最高使用圧力(MPa)1 使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 タイプ耐腐蝕用タイプ RoHS指令(10物質対応)対応包装形態通常包装内容量1個

注意

※水使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。インサートリングを必ず使用してください。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

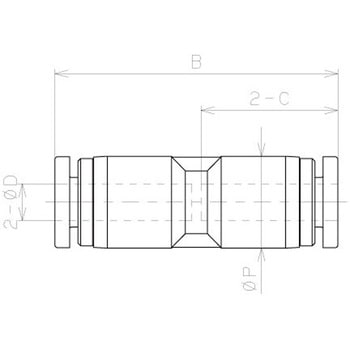

注文コード	品番選択解除 SPU4 SPU6 SPU8 SPU10 SPU12 SPU16	チューブ外径(Φmm) 選択解除 4 6 8 10 12 16	材質	材質(金属フード)/処理選択解除特殊ステンレス製ワンタッチ継手	有効断面積(mm²) 選択解除 5.3 12.5 20 35 59 147.6	質量(g) 選択解除 4.4 6.2 8.8 15 21 24	寸法B(mm) 選択解除 30.8 34.9 37.8 41.4 47.8 49.4	寸法C(mm) 選択解除 14.9 17 18.1 20.2 23.4 24.1	寸法P(Φmm) 選択解除 10 12.5 14.5 17.5 21 25	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

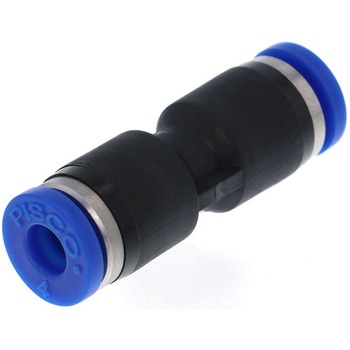

09147302	SPU4	4	ロック爪：ステンレス開放リング：ポリアセタール(POM) チューブ：フッ素樹脂・ポリアミド等ガイドリング/金属本体：SUS303相当弾性体スリーブ/Oリング：ニトリルゴム(NBR) 樹脂本体：ポリブチレンテレフタレート(PBT)	-	5.3	4.4	30.8	14.9	10	￥1,342	￥999	￥999	￥1,099 （税込）	4日以内出荷返品不可

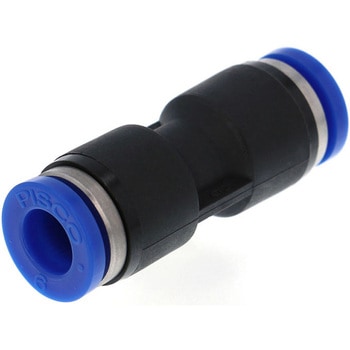

09147311	SPU6	6	ロック爪：ステンレス開放リング：ポリアセタール(POM) チューブ：フッ素樹脂・ポリアミド等ガイドリング/金属本体：SUS303相当弾性体スリーブ/Oリング：ニトリルゴム(NBR) 樹脂本体：ポリブチレンテレフタレート(PBT)	-	12.5	6.2	34.9	17	12.5	￥1,551	￥1,198	￥1,198	￥1,318 （税込）	当日出荷

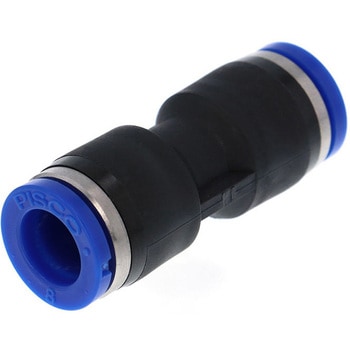

09147327	SPU8	8	ロック爪：ステンレス開放リング：ポリアセタール(POM) チューブ：フッ素樹脂・ポリアミド等ガイドリング/金属本体：SUS303相当弾性体スリーブ/Oリング：ニトリルゴム(NBR) 樹脂本体：ポリブチレンテレフタレート(PBT)	-	20	8.8	37.8	18.1	14.5	￥1,749	￥1,398	￥1,398	￥1,538 （税込）	当日出荷

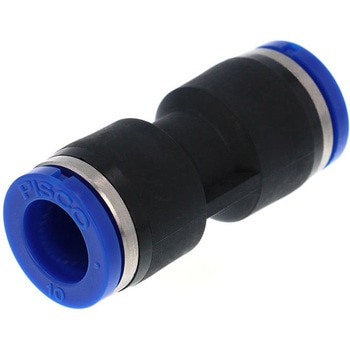

09147336	SPU10	10	ロック爪：ステンレス開放リング：ポリアセタール(POM) チューブ：フッ素樹脂・ポリアミド等ガイドリング/金属本体：SUS303相当弾性体スリーブ/Oリング：ニトリルゴム(NBR) 樹脂本体：ポリブチレンテレフタレート(PBT)	-	35	15	41.4	20.2	17.5	￥2,167	￥1,698	￥1,698	￥1,868 （税込）	当日出荷
09147345	SPU12	12	ロック爪：ステンレス開放リング：ポリアセタール(POM) チューブ：フッ素樹脂・ポリアミド等ガイドリング/金属本体：SUS303相当弾性体スリーブ/Oリング：ニトリルゴム(NBR) 樹脂本体：ポリブチレンテレフタレート(PBT)	-	59	21	47.8	23.4	21	￥2,684	￥2,088	￥2,088	￥2,297 （税込）	当日出荷
88069371	SPU16	16	-	特殊ステンレス製ワンタッチ継手	147.6	24	49.4	24.1	25	￥3,212	￥2,198	￥2,198	￥2,418 （税込）	8日以内出荷返品不可
