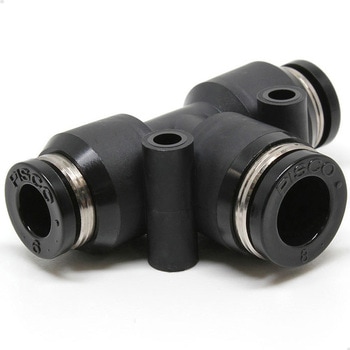

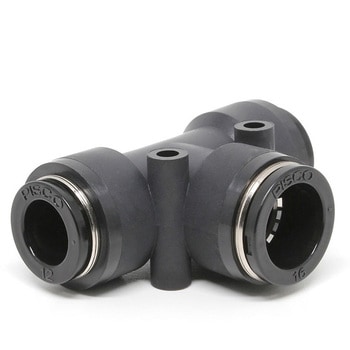

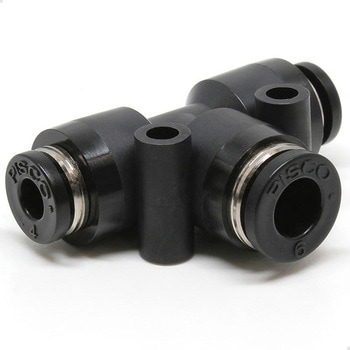

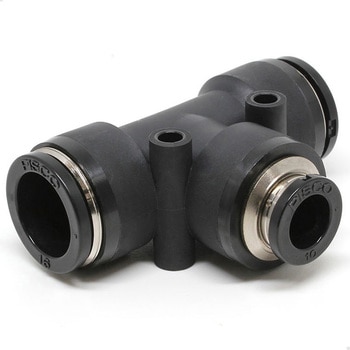

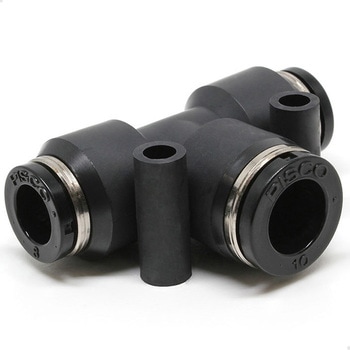

違径ユニオンティー

違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ) 違径ユニオンティー PISCO(ピスコ)
(12件のレビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)

用途チューブとチューブの接続(違径) 形状ユニオンティー 使用流体空気、水(条件有) 最高使用圧力(MPa)1 タイプ標準タイプ 使用真空圧力(kPa)-100
注意
※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。
お気に入りに追加
23件中 1~23件 各品番毎の詳細は注文コードをクリックしてください
注文コード

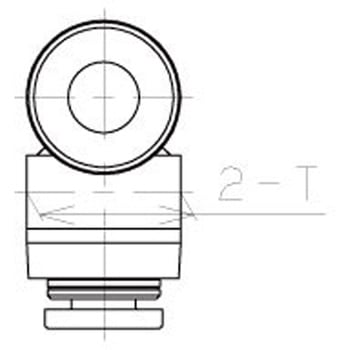

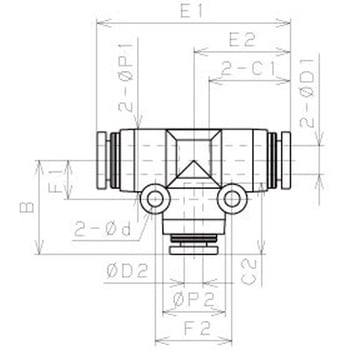

寸法F1(mm)
寸法F2(mm)
寸法P1(Φmm)
寸法d(Φmm)
適合チューブ外径D1(Φmm)
適合チューブ外径D2(Φmm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
09147765 PEG6-4 1個 19.5 17 14.9 20.05 8 16 13 13 13.5 3.2 6 4 6X4
473
359
395 (税込)
当日出荷

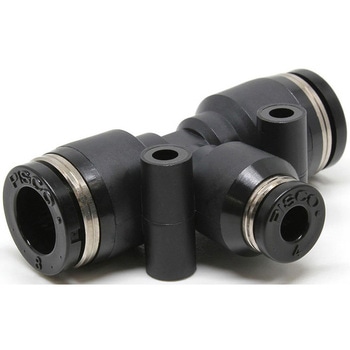

10368312 PEG8-4 1個 21.7 18.1 14.9 22.2 9 18 14.5 12.5 15.1 3.2 8 4 8X4
534
389
428 (税込)
当日出荷
09147774 PEG8-6 1個 22.3 18.1 17 22.2 9 18 14.5 12.5 15.1 3.2 8 6 8X6
539
399
439 (税込)
当日出荷
09981036 PEG10-6 1個 25 20.2 17 25.2 12 24 17.5 14.5 18.2 4.2 10 6 10X6
605
439
483 (税込)
当日出荷
09147783 PEG10-8 1個 24.9 20.2 18.1 25.2 12 24 17.5 14.5 18.2 4.2 10 8 10X8
605
439
483 (税込)
当日出荷
09981045 PEG12-8 1個 27.7 23.4 18.1 28.4 14 28 21 17.5 21.7 4.2 12 8 12X8
858
619
681 (税込)
当日出荷
09147792 PEG12-10 1個 28 23.4 20.2 28.4 14 28 21 17.5 21.7 4.2 12 10 12X10
858
619
681 (税込)
当日出荷

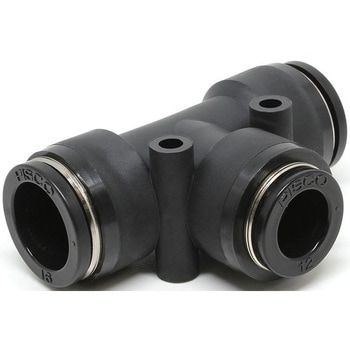

10368303 PEG16-12 1個 33.2 24.1 22.9 33.1 12 24 25 25 25.6 4.2 16 12 16X12
1,518
1,098
1,208 (税込)
当日出荷

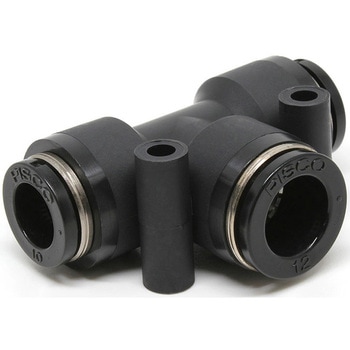

87912291 PEG10-12W 1袋(10個) 28.2 20.2 22.9 28.2 14 28 21 21 21.7 4.2 10 12 10X12
8,580
5,498
6,048 (税込)
当日出荷

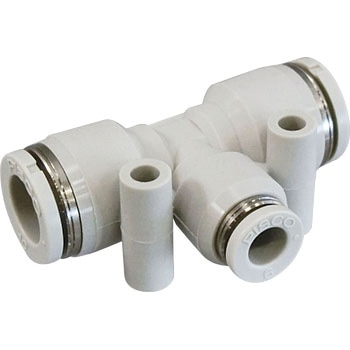

87912307 PEG10-6W 1袋(10個) 25 20.2 17 25.2 12 24 17.5 14.5 18.2 4.2 10 6 10X6
6,050
3,998
4,398 (税込)
当日出荷
87912316 PEG10-8W 1袋(10個) 24.9 20.2 18.1 25.2 12 24 17.5 14.5 18.2 4.2 10 8 10X8
6,050
3,998
4,398 (税込)
当日出荷
87912325 PEG12-10W 1袋(10個) 28 23.4 20.2 28.4 14 28 21 17.5 21.7 4.2 12 10 12X10
8,580
5,498
6,048 (税込)
12日以内出荷

返品不可

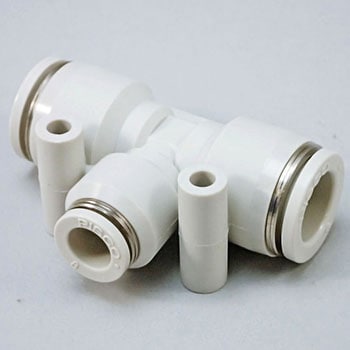

87912334 PEG12-8W 1袋(10個) 27.7 23.4 18.1 28.4 14 28 21 17.5 21.7 4.2 12 8 12X8
8,580
5,498
6,048 (税込)
当日出荷
87912343 PEG16-12W 1袋(10個) 33.2 24.1 22.9 33.1 12 24 25 25 25.6 4.2 16 12 16X12
15,180
8,698
9,568 (税込)
7日以内出荷

返品不可
87912352 PEG6-4W 1袋(10個) 19.5 17 14.9 20.05 8 16 13 13 13.5 3.2 6 4 6X4
4,730
3,198
3,518 (税込)
当日出荷

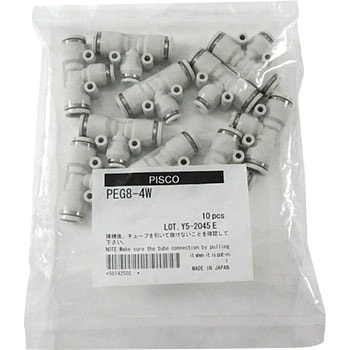

87912361 PEG8-4W 1袋(10個) 21.7 18.1 14.9 22.2 9 18 14.5 12.5 15.1 3.2 8 4 8X4
5,340
3,298
3,628 (税込)
4日以内出荷

返品不可
87912377 PEG8-6W 1袋(10個) 22.3 18.1 17 22.2 9 18 14.5 12.5 15.1 3.2 8 6 8X6
5,390
3,298
3,628 (税込)
当日出荷

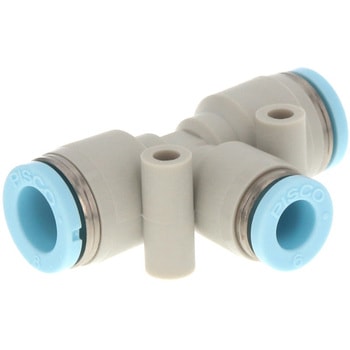

87912386 PEG10-12-C 1袋(10個) 28.2 20.2 22.9 28.2 14 28 21 21 21.7 4.2 10 12 10X12
11,220
7,498
8,248 (税込)
4日以内出荷

返品不可
87912395 PEG10-6-C 1袋(10個) 25 20.2 17 25.2 12 24 17.5 14.5 18.2 4.2 10 6 10X6
7,920
5,498
6,048 (税込)
12日以内出荷

返品不可
87912404 PEG10-8-C 1袋(10個) 24.9 20.2 18.1 25.2 12 24 17.5 14.5 18.2 4.2 10 8 10X8
7,920
5,298
5,828 (税込)
4日以内出荷

返品不可
87912413 PEG12-10-C 1袋(10個) 28 23.4 20.2 28.4 14 28 21 17.5 21.7 4.2 12 10 12X10
11,220
7,498
8,248 (税込)
4日以内出荷

返品不可
87912422 PEG6-4-C 1袋(10個) 19.5 17 14.9 20.05 8 16 13 13 13.5 3.2 6 4 6X4
6,160
4,398
4,838 (税込)
10日以内出荷

返品不可
87912431 PEG8-6-C 1袋(10個) 22.3 18.1 17 22.2 9 18 14.5 12.5 15.1 3.2 8 6 8X6
7,040
4,998
5,498 (税込)
4日以内出荷

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

商品説明動画

ピスコ継手は種類豊富(音声あり)
ピスコ継手の操作性(音声あり)
ピスコ継手の耐久性(音声あり)

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 12
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
10368312
2022-10-28
用途:
水槽の散水
製造業

メダカ飼育の為の配水に使用してます。とても気に入ってます。

対象商品:
09147774
2022-08-03
用途:
社内での設備取付用
株式会社中島製作所 様

異径のユニオンが中々なかったので非常偉助かりました、納期も早かったのでありがたかった。

対象商品:
10368312
2019-10-05
用途:
ビールサーバーの炭酸ガスホースから横取り
Piatto 様 (飲食業)

ビールサーバーの炭酸ガスホースはΦ8、マイクロカプラはΦ4。
これを使うと分岐と径の変換が同時に出来、部品点数削減になり重宝します。

2人が参考にしています
対象商品:
09147774
2018-10-02
用途:
空調メンテナンス保守

エアーでの製品実績あるピスコ製品は、非常に使い易くさすがです。
点検、精度的にも良し作業スピードもアップ文句なし!

対象商品:
09981045
2017-10-03
用途:
機械メンテ
農・林・水産業

もともと使っていたユニオンティーが壊れたので買いました。壊れたのはピスコ製ではなかったのできちんとしたモノをと思い購入。ホースの差し込みもキッチリしていたので後は耐久性に期待します。

対象商品:
09147774
2017-07-07
用途:
ミストシャワー
教育・研究機関

使用中のユニオンティ―が破損した為、交換で注文しました。正常に機能しています。

対象商品:
10368312
2017-05-24
用途:
エアーの配管接続用
医療・福祉・介護関連業

こちらのメーカーの部品を20年くらい使用しているので、とても便利で品質が良いと思います。

対象商品:
09147765
2015-07-16
用途:
炭酸飲料を作るのに

ユニオンは最高でした。

メール便も配達方法の一つに入れて欲しい。
そうするともっと買いやすくなります。

ユニオン買うまでに半年待ちました。(配達無料の価格に達するまでに)
