メスブランチエイ



メスブランチエイ 商品レビューを投稿する

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
メスブランチエイ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
包装形態
通常包装
注意

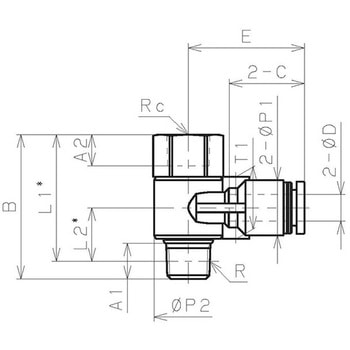

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
有効断面積(mm2)
質量(g)
寸法A1(mm)
寸法A2(mm)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法E(mm)
寸法F(mm)
寸法J(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

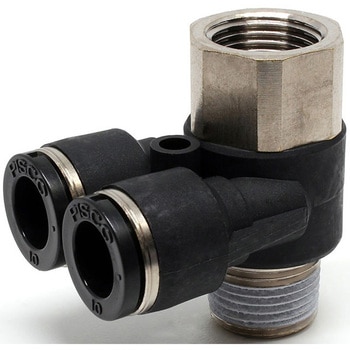

10367506 PAF10-03 1個 R&Rc 10 8 開放リング/樹脂本体:ブラック 21.9 73 12 10.5 44.5 20.7 4.2 33.5 15 17 38.2 15.7 17.6 23 21 ¥1,060
¥749 1 ¥749
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

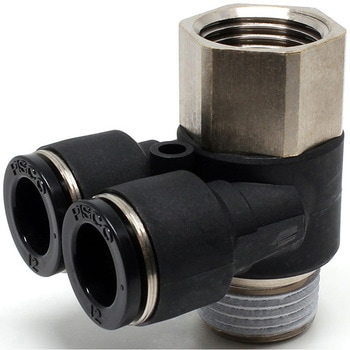

10367515 PAF12-04 1個 R&Rc 12 10 開放リング/樹脂本体:ブラック 39.2 111 13 13 52.2 23.4 4.2 37.4 17 20 44 16.5 21 27 24 ¥1,300
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

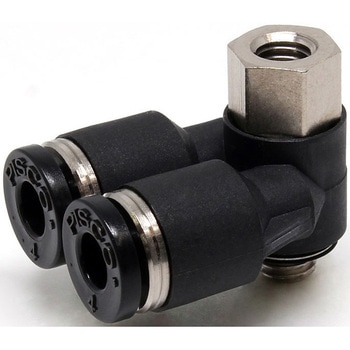

10367524 PAF4-M5 1個 MXM 4 1.8 開放リング/樹脂本体:ブラック 1.7 11 3 5 20.2 14.9 - 20.2 - 10 17.2 6.2 10 9.8 8 ¥560
¥399 1 ¥399
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
10367533 PAF6-01 1個 R&Rc 6 4.2 開放リング/樹脂本体:ブラック 7 27 8 7 32.5 17 3.2 26.2 10.7 12 28.5 12 12.4 15.4 14 ¥620
¥439 1 ¥439
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)

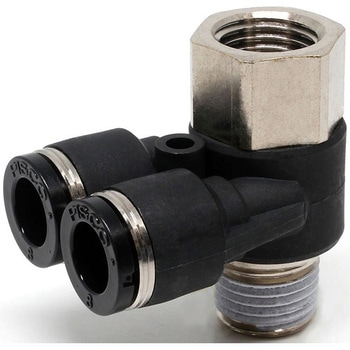

10367542 PAF8-02 1個 R&Rc 8 6 開放リング/樹脂本体:ブラック 13.8 44 11 9.5 38.5 18.2 3.2 29.4 12.5 14 32.5 13.5 14.4 19 17 ¥780
¥549 1 ¥549
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)

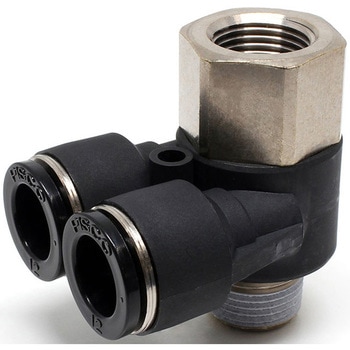

35312313 PAF12-03 1個 R&Rc 12 9.3 開放リング/樹脂本体:ブラック 38.7 123 12 10.5 51.2 23.4 4.2 37.4 17 20 44.9 17.4 21 27 24 ¥1,250
¥879 1 ¥879
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
87917006 PAF10-03W 1袋(10個) R&Rc 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 21.9 73 12 10.5 44.5 20.7 4.2 33.5 15 17 38.2 15.7 17.6 23 21 ¥10,600
¥7,490 1 ¥7,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917015 PAF12-03W 1袋(10個) R&Rc 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.3 開放リング/樹脂本体:ライトグレー 38.7 123 12 10.5 51.2 23.4 4.2 37.4 17 20 44.9 17.4 21 27 24 ¥12,500
¥8,790 1 ¥8,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917024 PAF12-04W 1袋(10個) R&Rc 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ライトグレー 39.2 111 13 13 52.2 23.4 4.2 37.4 17 20 44 16.5 21 27 24 ¥13,000
¥8,990 1 ¥8,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
