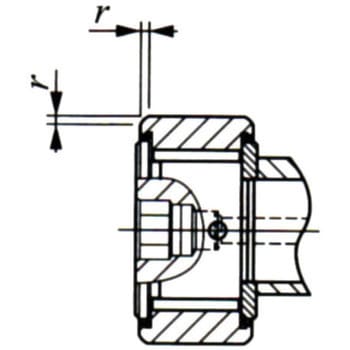

偏心カラー付カムフォロアCFE□VBUU(総ころ、六角穴付、シール形、円筒外輪)

備考

1.スタッドねじ径Gが10mm以下は、頭部に油穴(給脂プラグ)があります。
その他は、スタッド頭部には油穴(グリースニップル)があり、外径及び端面には油穴があります。
2.グリースを封入しています。

タイプCFE-VBUU 仕様1N≒0.102kgf 形状六角穴付き内容量1個

お気に入りに追加

15件中 1～15件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 CFE6VBUU CFE8VBUU CFE10-1VBUU CFE10VBUU CFE12-1VBUU CFE12VBUU CFE16VBUU CFE18VBUU CFE20-1VBUU CFE20VBUU CFE24-1VBUU CFE24VBUU CFE30-1VBUU CFE30-2VBUU CFE30VBUU	寸法B(mm) 選択解除 12.2 13.2 15.2 19.6 21.6 25.6 30.6 37	寸法B1(mm) 選択解除 28.2 32.2 36.2 40.2 52.1 58.1 66.1 80.1 100	寸法B2(mm) 選択解除 16 20 23 25 32.5 36.5 40.5 49.5 63	寸法B3(mm) 選択解除 7.5 9.5 10.5 11.5 15.5 17.5 19.5 25.5 32.5	寸法C(mm) 選択解除 11 12 14 18 20 24 29 35	寸法C1(mm) 選択解除 0.6 0.8 1	寸法D(mm) 選択解除 16 19 22 26 30 32 35 40 47 52 62 72 80 85 90	寸法G(mm) 選択解除 M6×1.0 M8×1.25 M10×1.25 M12×1.5 M16×1.5 M18×1.5 M20×1.5 M24×1.5 M30×1.5	寸法G1(mm) 選択解除 8.5 10.5 12.5 13.5 17 19 21 24 30.5	寸法H(mm) 選択解除 3 4 6 8 12 17	寸法d₁(mm) 選択解除 9 11 13 16 22 24 27 33 41	寸法g1(mm) 選択解除 4 6 -	面取寸法r(mm) 選択解除 0.3(最小許容寸法)0.6(最小許容寸法)1(最小許容寸法)	外径(Φmm) 選択解除 16 19 22 26 30 32 35 40 47 52 62 72 80 85 90	幅(mm) 選択解除 11 12 14 18 20 24 29 35	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
10327642	CFE6VBUU CADデータダウンロード	12.2	28.2	16	7.5	11	0.6	16	M6×1.0	8.5	3	9	-	0.3(最小許容寸法)	16	11	￥4,310	￥2,798	￥2,798	￥3,078 （税込）	翌日出荷返品不可
10327651	CFE8VBUU CADデータダウンロード	12.2	32.2	20	9.5	11	0.6	19	M8×1.25	10.5	4	11	-	0.3(最小許容寸法)	19	11	￥4,540	￥2,898	￥2,898	￥3,188 （税込）	翌日出荷返品不可
10327667	CFE10VBUU CADデータダウンロード	13.2	36.2	23	10.5	12	0.6	22	M10×1.25	12.5	4	13	-	0.3(最小許容寸法)	22	12	￥4,710	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
10327676	CFE10-1VBUU CADデータダウンロード	13.2	36.2	23	10.5	12	0.6	26	M10×1.25	12.5	4	13	-	0.3(最小許容寸法)	26	12	￥4,890	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
10327685	CFE12VBUU CADデータダウンロード	15.2	40.2	25	11.5	14	0.6	30	M12×1.5	13.5	6	16	4	0.6(最小許容寸法)	30	14	￥5,790	￥3,698	￥3,698	￥4,068 （税込）	4日以内出荷返品不可
10327694	CFE12-1VBUU CADデータダウンロード	15.2	40.2	25	11.5	14	0.6	32	M12×1.5	13.5	6	16	4	0.6(最小許容寸法)	32	14	￥6,040	￥3,798	￥3,798	￥4,178 （税込）	4日以内出荷返品不可
10327703	CFE16VBUU CADデータダウンロード	19.6	52.1	32.5	15.5	18	0.8	35	M16×1.5	17	6	22	4	0.6(最小許容寸法)	35	18	￥6,470	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
10327712	CFE18VBUU CADデータダウンロード	21.6	58.1	36.5	17.5	20	0.8	40	M18×1.5	19	8	24	6	1(最小許容寸法)	40	20	￥7,630	￥4,798	￥4,798	￥5,278 （税込）	4日以内出荷返品不可
10327721	CFE20VBUU CADデータダウンロード	25.6	66.1	40.5	19.5	24	0.8	52	M20×1.5	21	8	27	6	1(最小許容寸法)	52	24	￥9,670	￥5,998	￥5,998	￥6,598 （税込）	翌日出荷返品不可
10327737	CFE20-1VBUU CADデータダウンロード	25.6	66.1	40.5	19.5	24	0.8	47	M20×1.5	21	8	27	6	1(最小許容寸法)	47	24	￥9,510	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
10327746	CFE24VBUU CADデータダウンロード	30.6	80.1	49.5	25.5	29	0.8	62	M24×1.5	24	12	33	6	1(最小許容寸法)	62	29	￥15,000	￥9,498	￥9,498	￥10,448 （税込）	4日以内出荷返品不可
10327755	CFE24-1VBUU CADデータダウンロード	30.6	80.1	49.5	25.5	29	0.8	72	M24×1.5	24	12	33	6	1(最小許容寸法)	72	29	￥16,800	￥10,980	￥10,980	￥12,078 （税込）	4日以内出荷返品不可
10327764	CFE30VBUU CADデータダウンロード	37	100	63	32.5	35	1	80	M30×1.5	30.5	17	41	6	1(最小許容寸法)	80	35	￥21,200	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
10327773	CFE30-1VBUU CADデータダウンロード	37	100	63	32.5	35	1	85	M30×1.5	30.5	17	41	6	1(最小許容寸法)	85	35	￥24,000	￥15,980	￥15,980	￥17,578 （税込）	4日以内出荷返品不可
10327782	CFE30-2VBUU CADデータダウンロード	37	100	63	32.5	35	1	90	M30×1.5	30.5	17	41	6	1(最小許容寸法)	90	35	￥26,300	￥16,980	￥16,980	￥18,678 （税込）	4日以内出荷返品不可
