インターフェイスコネクタ端子台



インターフェイスコネクタ端子台 商品レビューを投稿する

DINレール幅35mmに対して本体幅なんと40mm。一段とスリムに仕上がりました。
端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。
端子番号とコネクタ番号は1対1で結線されているため、自由性のある回路設計が可能です。
新しいネジ方式の採用で作業性も一段と向上。フォーク型端子をご使用ならPCNシリーズが断然有利です。
レールとの着脱もすっきりまとまったレバー方式。工具不要で取り外せますから本体背面に無駄なスペースもいりません。
レール取付け、直接取り付け兼用型です。
取付方式
DINレール/直付け
結線方式
ネジ/フラット
端子ねじ
M3×9.5
端子間ピッチ(mm)
7.62
定格電流(JIS)(A)
1
定格電流(IEC)(A)
1
定格電流(UL)(A)
1
材質
端子台/PPE、ケース/PPE、基板/ガラエポ
定格絶縁電圧(V)
AC/DC125
適合電線(mm2)
最大1.25
絶縁抵抗(MΩ)
100以上(DC500Vメガにて)
使用周囲温度(℃)
-10〜+50
締付トルク(N・m)
1.2
耐電圧(V/min)
AC600
内容量
1個
注意
※Y型端子用です、丸端子は使用できません。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
4 件中 1 - 4 件
注文
コード

品番

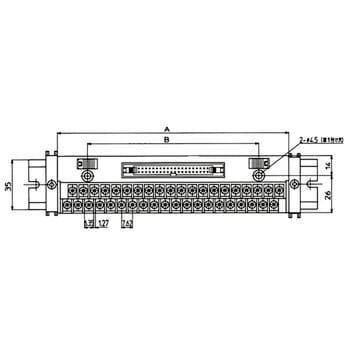

寸法A(mm)
極数
寸法B(mm)
コネクタ
適合ソケット
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量

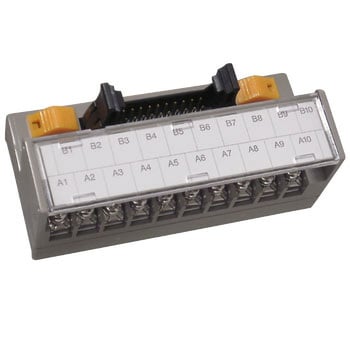

34818761 PCN-1H-20 86 20P 65 (実装・ヒロセ電機)HIF3BA-20PA-2.54DSA(71) HIF3BA-20D-2.54R ¥4,180
¥3,190 1 3,190
3,509 (税込) 欠品中

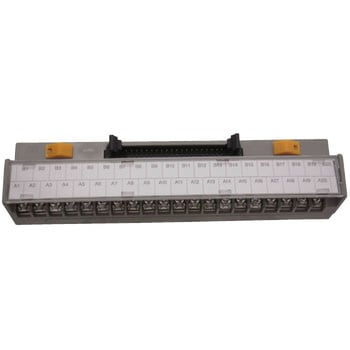

34818777 PCN-1H-40 160 40P 120 (実装・ヒロセ電機)HIF3BA-40PA-2.54DSA(71) HIF3BA-40D-2.54R ¥5,670
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
34818786 PCN-1T-40 160 40P 120 (実装・ヒロセ電機)XG4A-4031 XG4M-4030 ¥5,670
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
34818795 PCN-1T-20 86 20P 65 (実装・ヒロセ電機)XG4A-2031 XG4M-2030 ¥4,180
¥3,190 1 3,190
3,509 (税込) 欠品中
