パワークランプワイヤーマウントソケット5極圧着型角型 AC/DC250V

(1件のレビュー)

特殊な専用工具が不要で、プライヤーで結線作業が可能な一括圧接コネクタ
0.75mm²の太径ケーブルを簡単・確実に接続可能
1極あたり最大10Aの許容電流
極性キーにより誤挿入を防止
ワンタッチロック機構により片手で容易に着脱でき、また確実な嵌合保持を提供

耐電圧

漏れ電流1mA以内(絶縁破壊が発生しないこと)
隣接コンタクト間AC1000VRMSを1分間印加

接触抵抗(mΩ)

初期接触抵抗50以下
各種環境試験後の接触抵抗変化±25以下

材質(コンタクト)

銅合金
ニッケルめっき下地
接続部/金めっき

耐久性

試験後、接触抵抗増加値(25mΩ以下)を満足すること。瞬断1μ秒以下
50回挿抜

挿抜耐久

挿入力/1.96N(200gf)/pin以下
抜去力/0.49N(50gf)/pin以上

極数5 種類角型コンタクト形状メス結線方法圧着形状ストレート定格電圧(V)AC/DC250 定格電流(A)10/極(但し隣接コンタクト2極以上に通電の場合は7/極) 絶縁抵抗(MΩ)1000以上使用温湿度範囲-20～75 85%RH以下材質(カバー)ポリカーボネイト樹脂(UL94V-O) 材質(ボディ)ナイロン樹脂耐衝撃性試験後、接触抵抗増加値(25mΩ以下)を満足すること。瞬断1μ秒以下結合方式ワンタッチ耐振動試験後、接触抵抗増加値(25mΩ以下)を満足すること。瞬断1μ秒以下瞬断試験中に1μsec以上の瞬断が発生しないこと内容量1個

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 35505-6000-B0M GF 35505-6080-A00 GF 35505-6180-A00 GF 35505-6200-A00 GF	色選択解除ボディ/黒カバー/グレーボディ/黒カバー/赤ボディ/黒カバー/青ボディ/黒カバー/黄	タイプ選択解除 A B(CC-Link通信用)	適合電線径(Φmm) 選択解除 1.6～2.0 2.0～2.3 2.2～3.0	導体サイズ(mm²) 選択解除 0.50(AWG20)0.75(AWG18)	絶縁被覆外径(Φmm) 選択解除 1.6～2.0 2.0～2.3 2.2～3.0	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

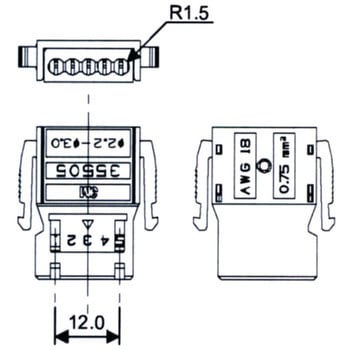

34827362	35505-6080-A00 GF	ボディ/黒カバー/グレー	A	2.2～3.0	0.75(AWG18)	2.2～3.0	オープン	￥499	￥499	￥549 （税込）	当日出荷

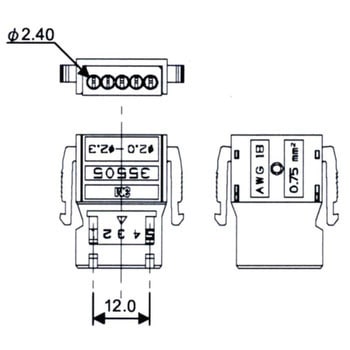

34827371	35505-6180-A00 GF	ボディ/黒カバー/青	A	2.0～2.3	0.75(AWG18)	2.0～2.3	オープン	￥569	￥569	￥626 （税込）	当日出荷

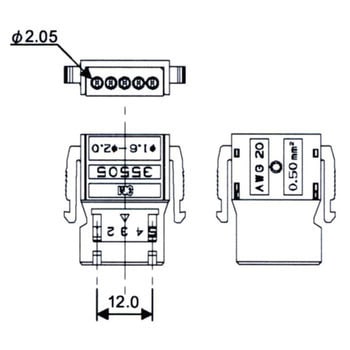

34827387	35505-6200-A00 GF	ボディ/黒カバー/黄	A	1.6～2.0	0.50(AWG20)	1.6～2.0	オープン	￥569	￥569	￥626 （税込）	20日以内出荷返品不可
34827396	35505-6000-B0M GF	ボディ/黒カバー/赤	B(CC-Link通信用)	2.2～3.0	0.50(AWG20)	2.2～3.0	オープン	￥499	￥499	￥549 （税込）	当日出荷
