メインブロックユニバーサルクイック分配型タイプ空気 M

集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能

材質

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

用途エアー取出口形状ユニバーサルクイック使用流体空気最高使用圧力(MPa)1.0(カップリングモジュール：QMC20使用時は、0.9) 接続ねじ種類M タイプ分配型タイプ使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 内容量1個

お気に入りに追加

9件中 1～9件各品番毎の詳細は注文コードをクリックしてください

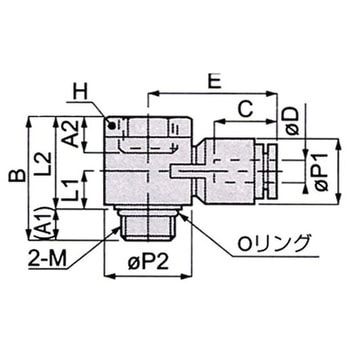

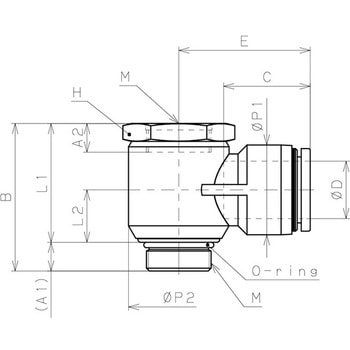

注文コード	品番選択解除 MHQ0804 MHQ0806 MHQ1206 MHQ1208 MHQ1408 MHQ1410 MHQ1412 MHQ1812 MHQ1816	寸法A1(mm) 選択解除 6.5 7 8	寸法A2(mm) 選択解除 7.5 8 8.5	寸法B(mm) 選択解除 25.7 27.2 31.2 35.2 41.1	寸法C(mm) 選択解除 14.9 17 18.1 20.2 23.4 24.1	寸法E(mm) 選択解除 22.2 24.2 26.8 28.2 30.2 32.5 35.2 36.6 38.2	寸法L1(mm) 選択解除 8.2 8.7 10.2 11.7 14.6	寸法L2(mm) 選択解除 19.2 20.2 23.2 27.2 33.1	寸法P1(Φmm) 選択解除 10 12.5 14.5 18 21 25	寸法P2(Φmm) 選択解除 15.4 19.6 24.4 28 30	対辺H(mm) 選択解除 14 17 22 24 27	チューブ外径(Φmm) 選択解除 4 6 8 10 12 16	接続ねじ選択解除 M8X1 M12X1 M14X1 M18X1	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

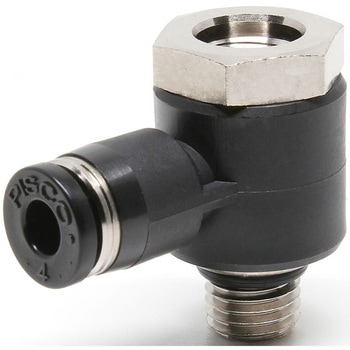

35312356	MHQ0804	6.5	7.5	25.7	14.9	22.2	8.2	19.2	10	15.4	14	4	M8X1	￥660	￥429	￥429	￥472 （税込）	当日出荷

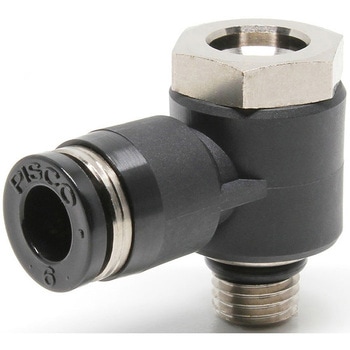

35312365	MHQ0806	6.5	7.5	25.7	17	24.2	8.2	19.2	12.5	15.4	14	6	M8X1	￥682	￥439	￥439	￥483 （税込）	当日出荷メーカー直送
35312374	MHQ1206	7	7.5	27.2	17	26.8	8.7	20.2	12.5	19.6	17	6	M12X1	￥748	￥479	￥479	￥527 （税込）	当日出荷

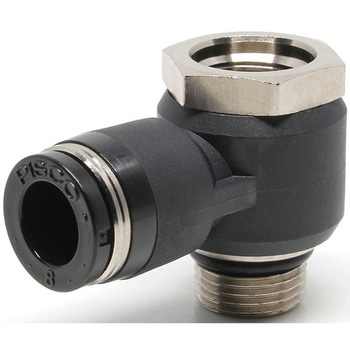

35312383	MHQ1208	7	7.5	27.2	18.1	28.2	8.7	20.2	14.5	19.6	17	8	M12X1	￥770	￥499	￥499	￥549 （税込）	当日出荷

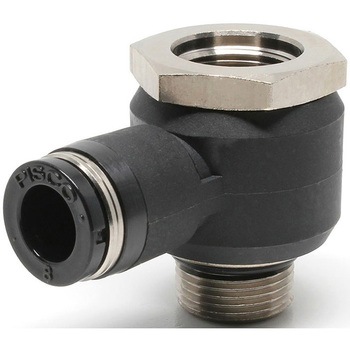

35312392	MHQ1408	8	8.5	31.2	18.1	30.2	10.2	23.2	14.5	24.4	22	8	M14X1	￥880	￥569	￥569	￥626 （税込）	当日出荷

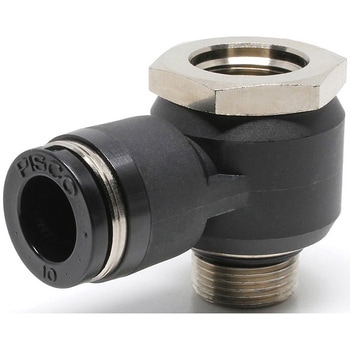

35312401	MHQ1410	8	8.5	31.2	20.2	32.5	10.2	23.2	18	24.4	22	10	M14X1	￥924	￥599	￥599	￥659 （税込）	当日出荷
35312417	MHQ1412	8	8.5	31.2	23.4	35.2	11.7	23.2	21	24.4	22	12	M14X1	￥946	￥609	￥609	￥670 （税込）	当日出荷メーカー直送返品不可

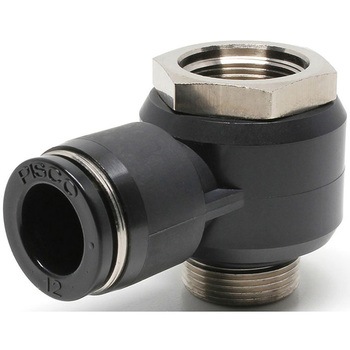

35312426	MHQ1812	8	8.5	35.2	23.4	38.2	11.7	27.2	21	30	24	12	M18X1	￥1,056	￥679	￥679	￥747 （税込）	当日出荷メーカー直送返品不可

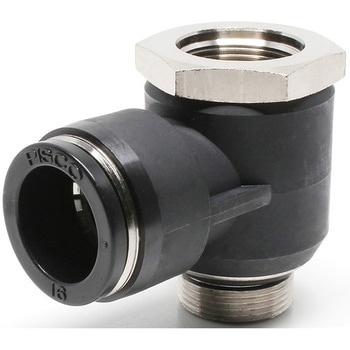

35312435	MHQ1816	8	8	41.1	24.1	36.6	14.6	33.1	25	28	27	16	M18X1	￥1,496	￥959	￥959	￥1,055 （税込）	当日出荷メーカー直送
