メインブロックユニバーサルブランチ分配型タイプ空気 M

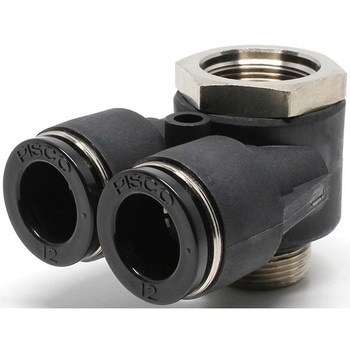

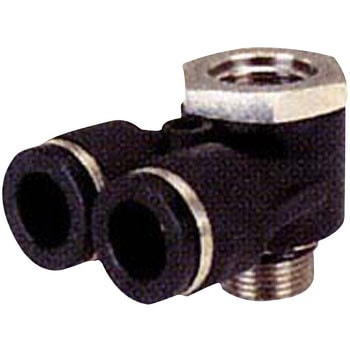

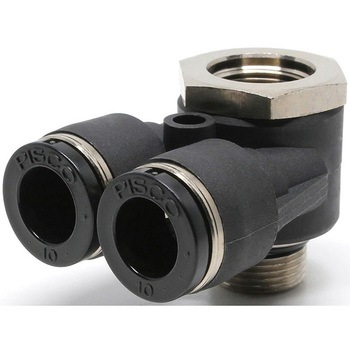

Name: メインブロック ユニバーサルブランチ
Brand: PISCO(ピスコ)

集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能

材質

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

用途エアー取出口形状ユニバーサルブランチ使用流体空気最高使用圧力(MPa)1.0(カップリングモジュール：QMC20使用時は、0.9) 接続ねじ種類M タイプ分配型タイプ使用温度範囲(℃)0～60(凍結なきこと) 推奨締付トルク範囲(N・m)10.0～20.0 使用真空圧力(kPa)-100 内容量1個

お気に入りに追加

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

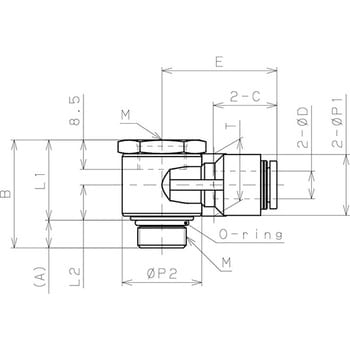

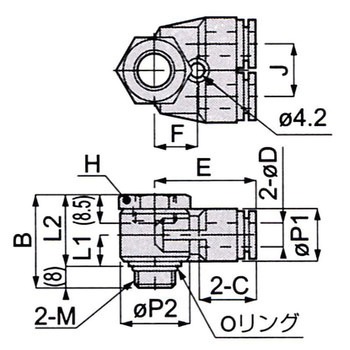

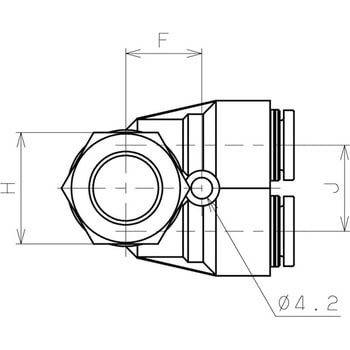

注文コード	品番選択解除 MHB1410 MHB1812	寸法B(mm) 選択解除 31.2 35.2	寸法C(mm) 選択解除 20.2 23.4	寸法E(mm) 選択解除 33.5 37.4	寸法F(mm) 選択解除 15 17	寸法J(mm) 選択解除 17 20	寸法L1(mm) 選択解除 23.2 27.2	寸法L2(mm) 選択解除 10.2 11.7	寸法P1(Φmm) 選択解除 17.6 21	寸法P2(Φmm) 選択解除 23 27	寸法T(mm) 選択解除 18 21	対辺H(mm) 選択解除 22 24	チューブ外径(Φmm) 選択解除 10 12	接続ねじ選択解除 M14×1 M18X1	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
35312444	MHB1410	31.2	20.2	33.5	15	17	23.2	10.2	17.6	23	18	22	10	M14×1	￥1,078	￥729	￥729	￥802 （税込）	当日出荷メーカー直送返品不可
35312453	MHB1812	35.2	23.4	37.4	17	20	27.2	11.7	21	27	21	24	12	M18X1	￥1,276	￥859	￥859	￥945 （税込）	当日出荷メーカー直送返品不可
