NMB(ミネベア)

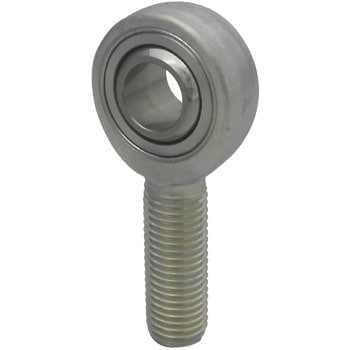

ロッドエンドおねじテフロンタイプ3ピース左ネジ

ロッドエンドおねじテフロンタイプ3ピース左ネジ - NMB(ミネベア)

ロッドエンドおねじテフロンタイプ3ピース左ネジ - NMB(ミネベア)

(4件のレビュー)

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。
ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。
また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエンドは性能要求のきびしい箇所に広く利用されます。

タイプ: 左ねじ
材質(ボール): SUS440C
材質(ライナー): TFE(テトラフルオロエチレン)
材質(ボディ): クロムモリブデン鋼、亜鉛めっき
RoHS指令(10物質対応): 対応
材質(レース): SUS410
内容量: 1個

9種類すべて表示中

注文コード

品番

寸法B(Φmm)

寸法D(Φmm)

寸法F(mm)

寸法H(mm)

寸法L(mm)

寸法O(Φmm)

寸法SΦDB(mm)

寸法TH(mm)

寸法W(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

HRTL-6E

6(H7)

20.5(±0.5)

39.5(±0.5)

8.75(±0.13)

22(±0.7)

7.8(参考)

13.49(参考)

M6×1.0(JIS2級)

11(-0.13～0)

オープン

￥3,898

￥4,288(税込)

当日出荷

HRTL-8E

8(H7)

23(±0.5)

46(±0.5)

8.25(±0.13)

29(±0.7)

10.9(参考)

15.48(参考)

M8×1.25(JIS2級)

11(-0.13～0)

オープン

￥4,398

￥4,838(税込)

当日出荷

HRTL-10E

10(H7)

26(±0.5)

47(±0.5)

10.75(±0.13)

29(±0.7)

12.2(参考)

17.46(参考)

M10×1.5(JIS2級)

12.5(-0.13～0)

オープン

￥4,798

￥5,278(税込)

当日出荷

HRTL-12E

12(H7)

34(±0.5)

62(±0.5)

13.25(±0.13)

37(±0.7)

15.4(参考)

22.22(参考)

M12×1.75(JIS2級)

16(-0.13～0)

オープン

￥5,298

￥5,828(税込)

当日出荷

HRTL-14E

14(H7)

36(±0.5)

64(±0.5)

14.25(±0.13)

38(±0.7)

18.9(参考)

25.4(参考)

M14×2.0(JIS2級)

17(-0.13～0)

オープン

￥6,698

￥7,368(税込)

欠品中

出荷予定：2026年10月1日

HRTL-16E

16(H7)

39(±0.5)

66.5(±0.5)

15.25(±0.13)

39.5(±0.7)

19.2(参考)

26.99(参考)

M16×2.0(JIS2級)

19(-0.13～0)

オープン

￥8,498

￥9,348(税込)

当日出荷

HRTL-18E

18(H7)

43(±0.5)

79.5(±0.5)

16.3(±0.13)

46(±0.7)

20.4(参考)

28.58(参考)

M18×1.5(JIS2級)

20(-0.13～0)

オープン

￥10,980

￥12,078(税込)

当日出荷

HRTL-20E

20(H7)

45(±0.5)

83(±0.5)

16.3(±0.13)

50(±0.7)

22.9(参考)

31.75(参考)

M20×1.5(JIS2級)

22(-0.13～0)

オープン

￥14,980

￥16,478(税込)

5日以内出荷

HRTL-25E

25(H7)

70(±0.5)

105(±0.5)

25.3(±0.13)

59(±0.7)

32.3(参考)

47.62(参考)

M24×2.0(JIS2級)

35(-0.13～0)

オープン

￥43,980

￥48,378(税込)

5日以内出荷

各品番毎の詳細は注文コードをクリックしてください
