GCカップリング GC-SSM形(両並形)

Name: GCカップリング GC-SSM形(両並形)
Brand: セイサ

GCカップリングは、カップリングケースの内歯平歯車とカップリングセンターのクラウニングを施した外歯平歯車の噛合により構成されています。
インボリュート歯形を採用し、歯先、歯底は傾きや潤滑を考慮した、特殊形状となっていますので、ケースとセンター間に多少の傾きが生じても、等速回転と滑らかな動力の伝達が行われます。

許容偏角(°)3 材質炭素鋼(S45C相当) 種類ギヤタイプ内容量1個

お気に入りに追加

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

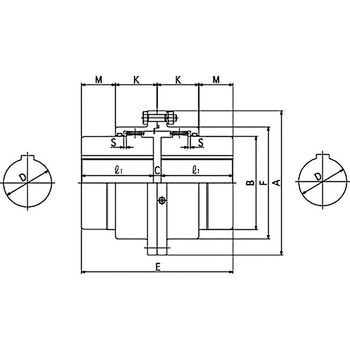

注文コード	品番選択解除 GC-SSM100 GC-SSM112 GC-SSM125 GC-SSM140 GC-SSM160 GC-SSM180 GC-SSM200 GC-SSM224 GC-SSM250 GC-SSM280 GC-SSM315 GC-SSM355 GC-SSM400	外径A(Φmm) 選択解除 100 112 125 140 160 180 200 224 250 280 315 355 400	寸法B(mm) 選択解除 46 58 70 80 95 105 120 145 165 190 225 250 285	寸法C(mm) 選択解除 8 10 12 14 16 18	寸法F(mm) 選択解除 67 79 92 107 120 134 149 174 200 224 260 288 329	寸法K(mm) 選択解除 34 40 43 47 52 56 61 65 74 82 98 108 114	寸法M(mm) 選択解除 14 15 24 28 33 39 44 53 57 65 80 90 95	寸法S(mm) 選択解除 2 2.5 3 4 4.5 5.5 6.5	寸法l1(mm) 選択解除 45 50 63 71 80 90 100 112 125 140 170 190 200	軸径D(Φmm) 選択解除 17～32 17～40 22～50 22～56 22～65 32～75 32～85 42～100 42～115 42～135 100～160 125～180 140～200	全長E(mm) 選択解除 98 108 134 150 170 190 210 236 262 294 356 396 418	許容トルク(N・m) 選択解除 421 788 1400 2010 3080 4730 6750 9810 14400 22900 36100 54400 76400	最高回転数(min^-1[r.p.m]) 選択解除 1900 2150 2420 2720 3050 3410 3810 4000	許容偏心(mm) 選択解除 0.75 1 1.25 1.5 2 2.5 3	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
36721842	GC-SSM100	100	46	8	67	34	15	2	45	17～32	98	421	4000	0.75	￥28,200	￥26,980	￥26,980	￥29,678 （税込）	3日以内出荷返品不可
36721851	GC-SSM112	112	58	8	79	40	14	2	50	17～40	108	788	4000	1	￥32,700	￥29,980	￥29,980	￥32,978 （税込）	3日以内出荷返品不可
36721867	GC-SSM125	125	70	8	92	43	24	2.5	63	22～50	134	1400	4000	1	￥39,100	￥36,980	￥36,980	￥40,678 （税込）	3日以内出荷返品不可
36721876	GC-SSM140	140	80	8	107	47	28	2.5	71	22～56	150	2010	4000	1.25	￥45,900	￥42,980	￥42,980	￥47,278 （税込）	3日以内出荷返品不可
36721885	GC-SSM160	160	95	10	120	52	33	3	80	22～65	170	3080	4000	1.25	￥56,700	￥52,980	￥52,980	￥58,278 （税込）	3日以内出荷返品不可
36721894	GC-SSM180	180	105	10	134	56	39	3	90	32～75	190	4730	4000	1.5	￥66,000	￥59,980	￥59,980	￥65,978 （税込）	3日以内出荷返品不可
36721903	GC-SSM200	200	120	10	149	61	44	3	100	32～85	210	6750	3810	1.5	￥80,200	￥69,980	￥69,980	￥76,978 （税込）	3日以内出荷返品不可
36721912	GC-SSM224	224	145	12	174	65	53	4	112	42～100	236	9810	3410	1.5	￥105,500	￥94,980	￥94,980	￥104,478 （税込）	3日以内出荷返品不可
36721921	GC-SSM250	250	165	12	200	74	57	4	125	42～115	262	14400	3050	2	￥136,100	￥129,800	￥129,800	￥142,780 （税込）	3日以内出荷返品不可
36721937	GC-SSM280	280	190	14	224	82	65	4.5	140	42～135	294	22900	2720	2	￥178,500	￥169,800	￥169,800	￥186,780 （税込）	3日以内出荷返品不可
36721946	GC-SSM315	315	225	16	260	98	80	5.5	170	100～160	356	36100	2420	2.5	￥270,800	￥269,800	￥269,800	￥296,780 （税込）	3日以内出荷返品不可
36721955	GC-SSM355	355	250	16	288	108	90	5.5	190	125～180	396	54400	2150	3	￥325,000	￥299,800	￥299,800	￥329,780 （税込）	3日以内出荷返品不可
36721964	GC-SSM400	400	285	18	329	114	95	6.5	200	140～200	418	76400	1900	3	￥400,700	￥359,800	￥359,800	￥395,780 （税込）	3日以内出荷返品不可
