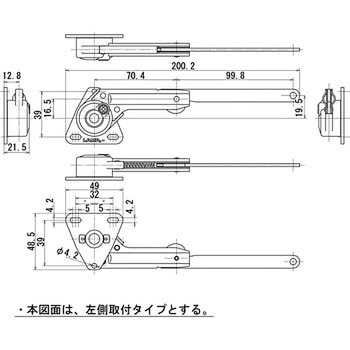

ソフトダウンステー NSDX-20LK 左用
メーカー3万回開閉試験をクリアしています。
ラプコン機構により、上蓋がゆっくりと静かに閉まるステーです。
扉が最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
取付位置により、全開時の角度が70°、105°になります。
調整ねじで扉の閉じ速度が調整できます。
- 仕様
- 左用
使用温度：0 ℃～40 ℃ - 付属品

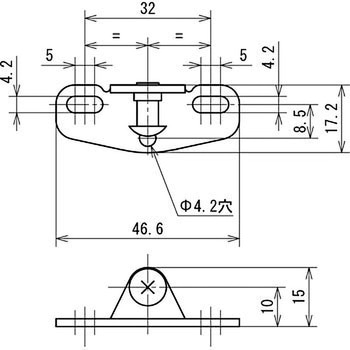

- 取付座金 NSDX-SZ
十字穴付バインドタッピンねじ3.5×15
- 材質
- 亜鉛合金(ZDC)/鋼
- 材質/仕上
- 亜鉛合金、鋼/ニッケルめっき
- 左右区別
- 左
- 質量(g)
- 181
- 仕上
- ニッケルめっき
- トルク値N・m(kgf・cm)
- (軸トルク)1.96～6.86[20～70]/1本使い
- RoHS指令(10物質対応)
- 対応
- 開き方
- 上蓋
- 内容量
- 1本
注意
左右の勝手違いがあります。キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
本品の側板および扉への取り付けは、垂直度を確実にお守りください。
扉を開くとき、開き角度以上に押し上げないでください。また、閉じる時は、扉を手で持って無理に押し下げないでください。
2個使いの時、軸トルクは2倍となります。
