厚扉用面付スライド丁番 HT160V2
メーカー1万回開閉試験をクリアしています。

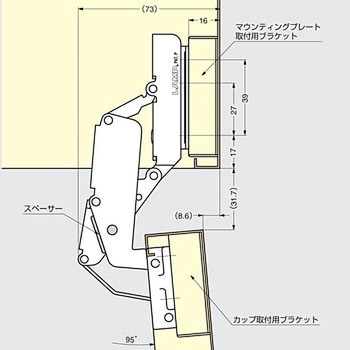

スペーサーにより、アーム同士の摩耗、扉の落ち込みを軽減しています。
大きく持ち出しながら回転する構造のため、側面方向への干渉が少なくなります。
- 材質
- (カップ)亜鉛合金
(本体)鋼
(スペーサー)ポリアセタール
- 用途
- 小型の自動販売機、券売機、連続扉、壁面に埋め込まれる筐体の扉など
- 仕様

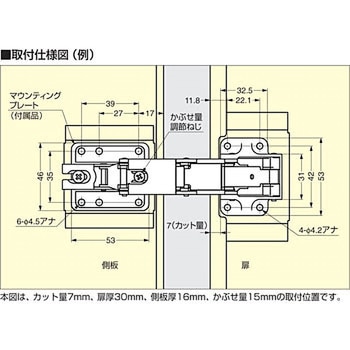

- 扉の調整機能(前後±2.5 mm、かぶせ〔左右〕-3 mm)
- 付属品
- マウンティングプレート
- 色
- シルバー
- 質量(g)
- 252.6
- 種類
- 板金用スライドヒンジ
- 仕上
- (本体・カップ)ニッケルめっき
- 付加機能
- キャッチなし

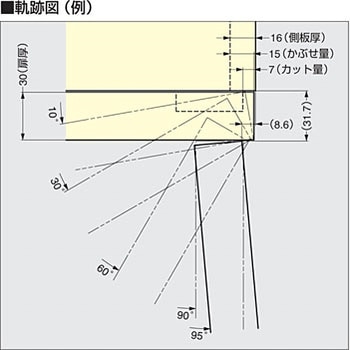

- 開き角度(度)
- 95
- RoHS指令(10物質対応)
- 対応
- 座金ねじ穴数
- 6
- 座金ピッチ(mm)
- 35
- かぶせ量分類(mm)
- 12～15
- 内容量
- 1個
商品説明動画
蝶番 の新着商品
カテゴリ
商品レビュー
対象商品 : 37885005
2020-05-20
用途: 小屋の窓作り
製造業
木製枠でガラスの変わりにアクリル板を使用した自作の窓を制作した際に使用しました。
普通の丁番だと取り付け後に微調整できませんが、スライド丁番にしたおかげで微調整が行え、スムーズに開閉できます。
また、厚扉用なので、窓枠と干渉しにくく使いやすかったです。
1人が参考にしています
