FRC5シリーズ ヘッダコネクタ ライトアングルタイプ
UL規格認定品(ファイルNo.E72124)
MIL-DTL-83503に準拠コネクタです。
ヘッダは、両壁タイプですので、完全に誤挿入を防止できます。
材質
ハウジング・ロック/PBT樹脂(UL94V-0)
コンタクト/銅合金
スプリングピン/ステンレス銅
表面処理
コンタクト/銅合金
スプリングピン/ステンレス銅
ハウジング・ロック/黒色
コンタクト/Auめっき
コネクタ接触部/Ni下地Au(フラッシュ)めっき
結線部/Sn-Agめっき
種類角型
コンタクト形状オス
結線方法圧着
仕様鉛フリー対応品
形状アングル
使用温度範囲(℃)-55～+105
定格電圧(V)AC250
耐電圧AC500V(r.m.s.)/1分間
定格電流(A)1
寸法J(mm)26.7
寸法G(mm)2.9
絶縁抵抗(MΩ)1000以上(DC500V)
接触抵抗(mΩ)15以下
結合方式ワンタッチ
適合電線AWG28(より線、単線)、AWG30(単線)
ロックロングロック付
コンタクト/Auめっき
コネクタ接触部/Ni下地Au(フラッシュ)めっき
結線部/Sn-Agめっき
注意

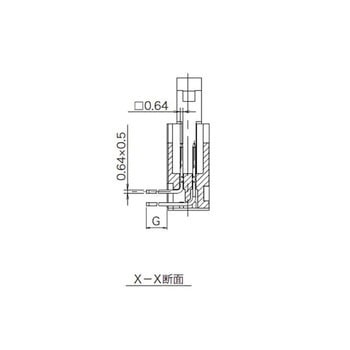

※プリント基板穴参考寸法図は、半田ディップ面側から見た寸法です。
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 38563892 | FRC5-C10L53T-0L-FA | 29473896 | FRC5-C10L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥11,980 税込￥13,178 | メーカーモデルチェンジ品(後継品)です |
| 38563901 | FRC5-C14L53T-0L-FA | 29473905 | FRC5-C14L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥13,980 税込￥15,378 | メーカーモデルチェンジ品(後継品)です |
| 38563917 | FRC5-C16L53T-0L-FA | 29473914 | FRC5-C16L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥15,980 税込￥17,578 | メーカーモデルチェンジ品(後継品)です |
| 38563926 | FRC5-C20L53T-0L-FA | 29473930 | FRC5-C20L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥16,980 税込￥18,678 | メーカーモデルチェンジ品(後継品)です |
| 38563935 | FRC5-C26L53T-0L-FA | 29473939 | FRC5-C26L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥16,980 税込￥18,678 | メーカーモデルチェンジ品(後継品)です |
| 38563944 | FRC5-C30L53T-0L-FA | 29473948 | FRC5-C30L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥19,980 税込￥21,978 | メーカーモデルチェンジ品(後継品)です |
| 38563953 | FRC5-C34L53T-0L-FA | 29473957 | FRC5-C34L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥21,980 税込￥24,178 | メーカーモデルチェンジ品(後継品)です |
| 38563962 | FRC5-C40L53T-0L-FA | 29473966 | FRC5-C40L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥22,980 税込￥25,278 | メーカーモデルチェンジ品(後継品)です |
| 38563971 | FRC5-C50L53T-0L-FA | 29473975 | FRC5-C50L53T-0L-FA |
|
FRC5シリーズ ヘッダコネクタ ライトアングルタイプ | フジクラ(旧DDK/第一電子工業) | 1セット(100個) | ￥28,980 税込￥31,878 | メーカーモデルチェンジ品(後継品)です |
