ロッカスイッチMWタイプ JWシリーズ
デザイン性に優れたパネル防水(IP67適合)タイプ。
スナップイン取付けでIP67適合の防水性(パネル上面にて)を実現しました。(PAT.PEND)
DC定格に対応。防水性と合わせ車輌、船舶等にご使用いただけます。
フランジ全体を包み込んだパッキンにより、防水性とデザイン性を向上させました。
- 色
- 黒
- 種類
- 防水
- 使用温度範囲(℃)
- -25～85
- 規格
- UL、C-UL、CSA
- 保護構造
- IP67
- 定格電圧(V)
- 125/250
- 端子形状
- はんだ(タブ#110としても使用可能)
- 定格電流(A)
- 10

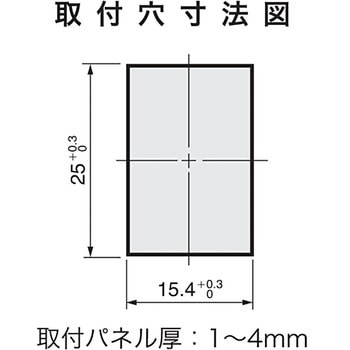

- 取付寸法(mm)
- 15.4×25
- 耐熱性
- はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
- 接触抵抗(mΩ)
- 10以下(DC5V 1Aにて)
- 絶縁抵抗(GΩ)
- 1以上(DC500V)
- 機械的開閉耐久性
- 25000回以上
- 電気的開閉耐久性
- 25000回以上
- レバー倒れ角度(°)
- 26
- 操作部形状
- ロックレバー
- 機能動作
- ON-OFF
- ボタン倒れ角度(°)
- 26
- 操作部色
- 黒
- 色(本体)
- 黒
- 最大取付パネル厚(mm)
- 1～4
- 電流容量
- 10A 125VAC、10A 250VAC、10A 30VDC
- RoHS指令(10物質対応)
- 対応
- 耐電圧(V/min)
- AC2k以上(端子・端子間)、AC4k以上(端子・アース間)
- 投数
- 単投
- 内容量
- 1個
スイッチ の新着商品
カテゴリ
商品レビュー
対象商品 : 38445477
2023-10-03
用途: デジタタルサーモスタットの電源スイッチ
スガツネのスイッチパネルの化粧パネル幅を少し削り、スイッチ枠に入れるため、本品の縦方向も少し削りましたが、うまい具合に収まり、満足しています。
1人が参考にしています
対象商品 : 75802641
2023-06-14
用途: 工場の防塵対策
有限会社アスコ通信特機 様
工場の鉄粉やほこりが舞っている所に設置するＳWに使用しました。
これまでのＳWは2ヶ月くらいしかもたなかったのでこれに替えてみましたが結果は2か月後ですかね。
埃が溜まって動きが悪くなることが予想されるので防塵カバーも付けました。
パネルを図面通りに切ったのですが、少しグラグラするようです。
もう少しきちっとはまってくれると良いのですが。
対象商品 : 38445477
2023-06-21
用途: 製品の部品に採用
ブレインビジョン株式会社 様
標準品として便利に使っております。CE,ULもOKで、RoHSもOKなので海外向け製品はほとんどこれを使っています。
対象商品 : 75802641
2018-11-09
用途: DC電源機器の電源スイッチとして
DC電流を多く流せるスイッチなので目的達成。
（世にスイッチは多いが、DC電流を多く流せるのは意外と少ない。接点の寿命は「日開」なので全く心配していません）
1人が参考にしています
