Name: シール形小形基本スイッチ(ヒンジ・長レバー形) D2VW
Brand: omron(オムロン)
Rating: 5.00 (1 reviews)

下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。マイクロスイッチの種類と特長豆知識URL： https://www.monotaro.com/note/cocomite/289/

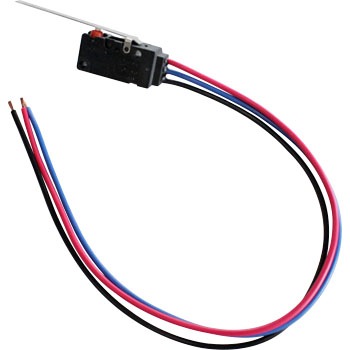

シール形小形基本スイッチ(ヒンジ・長レバー形) D2VW

シール形(IP67適合：端子部を除く)の小形基本サイズ
エポキシ樹脂の採用により、安定したシール性を確保。水のかかる場所や埃の多い場所などで使用可能。
内部構造は実績のある形Vシリーズの機構を採用し高精度、高耐久性を達成。取りつけも形Vと同一。
自動車、農業機械、大型家電、業務用機器の耐環境性を要求される用途に対応。

耐電圧

同極端子間：AC1000V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min

許容操作頻度

機械的：300回/min
電気的：60回/min

保護構造IEC IP67 アクチュエータの種類ヒンジ・長レバー形端子の種類リード線付接点間隔0.5mm 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-40～+85 60%RH以下(ただし、氷結、結露しないこと) 接触抵抗(mΩ)100以下(初期値) 耐衝撃(耐久)最大1000m/s²(動作限度位置) 使用周囲湿度95%RH以下(+5～+35℃にて) 耐振動(誤動作)周波数10～55Hz 複振幅1.5mm(動作限度位置) 耐衝撃(誤動作)最大300m/s²(動作限度位置) 機械的耐久性100万回以上(30回/min) 許容操作速度0.1mm～1m/s(ピン押ボタン形の場合接触形式1c(双投形) リード線長さ(mm)300 動作に必要な力(OF)(N)最大0.59 戻りの力(N)最小0.05 動作までの動きPT最大9.0mm 動作位置OP(mm)15.2±2.6 動作後の動き(OT)最小3.2mm 応差の動き(MD)最大2.0mm 内容量1個

お気に入りに追加

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 D2VW-01L1B-1M D2VW-5L1B-1M	定格電圧(V) 選択解除 AC125、DC30 AC250、AC125、DC30	最小適合負荷選択解除 DC5V 1mA DC5V 160mA	電気的耐久性選択解除 10万回以上(30回/min)100万回以上(30回/min)	突入電流(A) 選択解除 -常時閉路：最大15A、常時開路：最大15A	接点仕様選択解除クロスバリベット	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
39036952	D2VW-01L1B-1M	AC125、DC30	DC5V 1mA	100万回以上(30回/min)	-	クロスバ	オープン				取扱い終了返品不可
39037065	D2VW-5L1B-1M	AC250、AC125、DC30	DC5V 160mA	10万回以上(30回/min)	常時閉路：最大15A、常時開路：最大15A	リベット	オープン				取扱い終了
