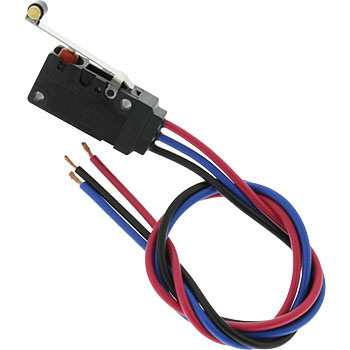

シール形小形基本スイッチ(ヒンジ・ローラ・レバー形) D2VW
シール形(IP67適合：端子部を除く)の小形基本サイズ
エポキシ樹脂の採用により、安定したシール性を確保。水のかかる場所や埃の多い場所などで使用可能。
内部構造は実績のある形Vシリーズの機構を採用し高精度、高耐久性を達成。取りつけも形Vと同一。
自動車、農業機械、大型家電、業務用機器の耐環境性を要求される用途に対応。
耐電圧
同極端子間：AC1000V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
許容操作頻度
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
機械的：300回/min
電気的：60回/min
アクチュエータの種類ヒンジ・ローラ・レバー形
接点構成1c (単極双投形)
接点間隔0.5mm
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-40～+85 60%RH以下(ただし、氷結、結露しないこと)
使用周囲湿度95%RH以下(+5～+35℃にて)
機械的耐久性100万回以上(30回/min)
許容操作速度0.1mm～1m/s(ピン押ボタン形の場合
接触形式1c(双投形)
動作に必要な力(OF)(N)最大1.18
戻りの力(N)最小0.15
動作までの動きPT最大4.0mm
動作位置OP(mm)20.7±1.2
動作後の動き(OT)最小1.6mm
応差の動き(MD)最大0.8mm
内容量1個
電気的：60回/min
検出・センサ の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 39036977
2015-01-30
- 用途：
- 吸引
吸引機のもといているのを交換
障害があって吸引するのに 力が弱いため押しやすい 力をかけなくても押せるスイッチにかえたけど もっと楽に押せるスイッチがあれば と思っています。
MonotaROからの回答
貴重なご意見、ありがとうございました。
今後の参考にさせていただきます。
よくあるご質問(FAQ)
- 質問：
- 役立つ情報などございますか
- 回答：
- 下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。
マイクロスイッチの種類と特長
豆知識URL：
https://www.monotaro.com/note/cocomite/289/
2023-02-09
