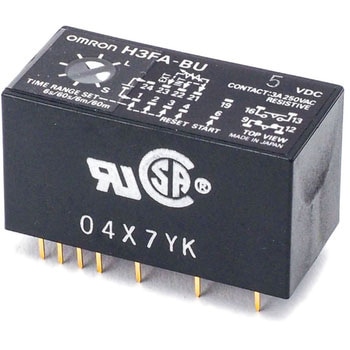

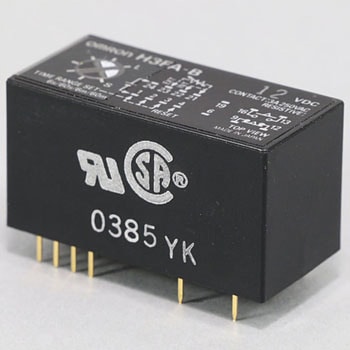

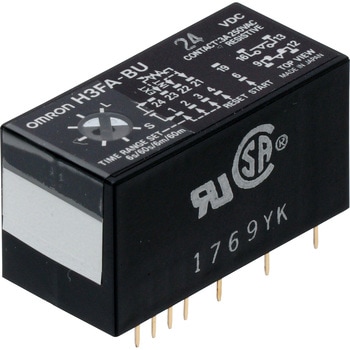

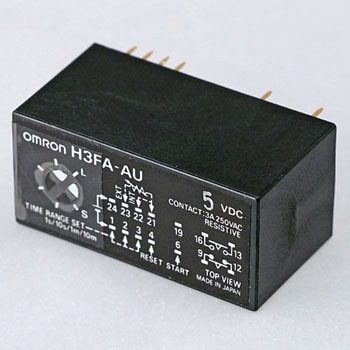

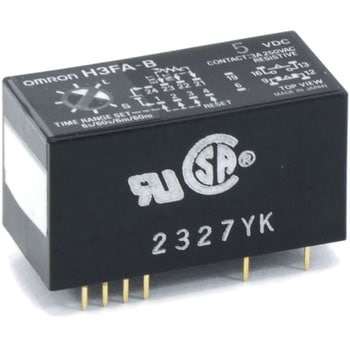

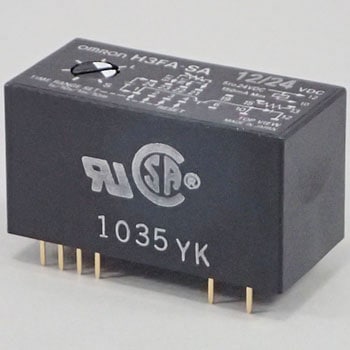

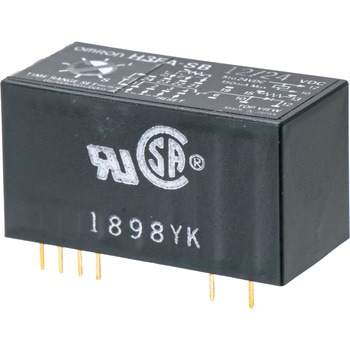

ディップタイマ H3FA
有接点、無接点出力タイプのプリント基板実装用タイマ
制御出力は2タイプを揃え、有接点出力(1a、1b)では3A(AC250V 抵抗負荷)、無接点出力では最大150mAと高容量。
1秒/10秒/1分/10分(Aタイプ)、6秒/60秒/6分/60分(Bタイプ)と1台で4種類の時間のマルチ化を実現。
外部可変抵抗器の接続により、時間のリモート操作が可能。
丸洗い可能。
1インチピッチのラックに実装できる小型サイズ
耐電圧
制御出力と操作回路間：AC1500V 50/60Hz 1min
非連続接点間：AC1000V 50/60Hz 1min
保存温度(℃)-25～+65(ただし、 氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～+55(ただし、 氷結しないこと)
電圧の影響±1%以下(最大目盛時間に対する割合、 ただし、 DC5、6、5/6V用は±2%以下
耐振動(耐久)10～55Hz 片振幅0.375mm 3方向 各1h
耐衝撃(耐久)1000m/s26方向 各3回
使用周囲湿度35～85%
温度の影響±5%以下(最大目盛時間に対する割合)(時間仕様1秒の場合は、各規格値±10ms)
動作時間のばらつき±0.5%以下(最大目盛時間に対する割合)(時間仕様1秒の場合は、各規格値±10ms)
耐振動(誤動作)10～55Hz 片振幅0.25mm 3方向 各10min
耐衝撃(誤動作)100m/s26方向 各4回
セット誤差0～+30%以下(最大目盛時間に対する割合、 20℃ 定格電圧)
許容電圧変動定格電源電圧の85～110%
寸法(縦×横×高さ)(mm)17.75×36.9×19.5
復帰時間(ms)10以下
電気的寿命(定格負荷)10万回以上(AC250V 3A 抵抗負荷 開閉ひん度1800回/h)
機械的寿命1000万回以上(無負荷 開閉ひん度1800回/h)
外部接続プリント基板用端子
内容量1個
非連続接点間：AC1000V 50/60Hz 1min
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
制御機器・PLC・リレー の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 39073027
2024-07-31
- 用途：
- 制御機器の動作時間タイマーとして使用
建設業・工事業
秒単位のタイマーの場合555ではコンデンサも抵抗も非常に大きくなってしまい、不安定です。マイコンを使うのも大変な時は本品を使うと安定動作し、耐環境などの信頼性も高いです。時間レンジを選べるのも便利です。
- 対象商品：
- 39072941
2023-09-12
- 用途：
- 弊社製品の組み込み部品として
有限会社ジーク 様
「オムロン（無論 オムロン（笑））」のブランドもありますし
弊社として １０数年 取り扱っています
今まで 組み込み作業や 製品自体としての 得意先からの
クレームも有りませんから 安心して組み込み部品として重宝しています
ただ、時節がら 納入制限が 有りますので 少し 不安です
- 対象商品：
- 39072932
2022-02-03
- 用途：
- 設備実装用に
有限会社歩電友 様
部品の入手が厳しい状況で購入した商品。
それに便乗して価格も高騰しがちだが
通常購入している価格と遜色なく購入出来
問題無く動作している。
- 対象商品：
- 39072975
2017-12-01
- 用途：
- ボウリング機器のリセットタイマーに使用
サービス業
電源が常に入っている状態でもスタート信号でリレー回路が働き、設定時間でリセットするのが回路的に楽に設計できました。
