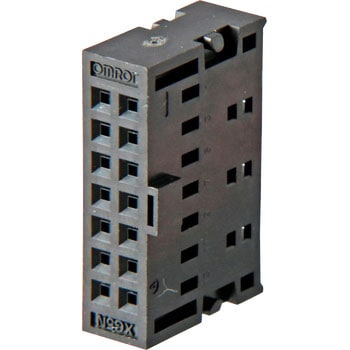

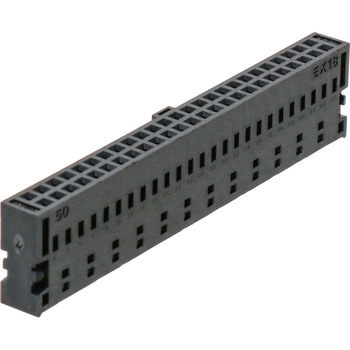

バラ線圧着ソケットハウジング XG5
材質(コンタクト)
(接触部)りん青銅/ニッケル下地 金メッキ(0.15μm)
(圧着部)りん青銅/ニッケル下地 錫メッキ(2.0μm)
規格RoHS指令、ML規格(MIL-C-83503)、UL規格(ファイルNo.E103202)
材質(レバー部)(ロックレバー)POM樹脂(UL94 HB)/黒色
材質(ハウジング)ガラス入りPBT樹脂(UL94 V-2)/黒色
絶縁抵抗(MΩ)1000以上(DC500Vにて)
使用周囲温度(℃)-55～+105(低温にて氷結しないこと)
接触抵抗(mΩ)20以下(20mV以下、 100mA以下にて)
総合挿入力コンタクト挿入数×1.96N以下
耐電圧(V/min)AC500(リーク電流1mA以下)
挿抜耐久(回)50
単体抜去力(N)0.29以上
内容量1個
(圧着部)りん青銅/ニッケル下地 錫メッキ(2.0μm)
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 39103477
2015-04-17
- 用途：
- マイコンI/O用
株式会社 吉理 様
リボン線では容量不足の為、圧接工具も保有しているのでバラ線圧（接）コネクタを選択
候補の中にも圧雪ピンコンタクトや圧接工具も表示されているので迷わず選択
しかし、届いた物は圧着ソケットで圧接ソケットでは無かった
自分のミスなので圧着ピンコンタクトを探すも、圧接タイプしかない
一文字違っても使い物にならない上に、対応するピンも取り扱っていない事は疑問に思う
ゴミと言うしかない
MonotaROからの回答
貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
