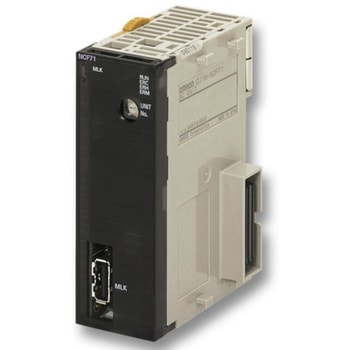

SYSMAC CJシリーズ MECHATROLINK-Ⅱ対応 位置制御ユニット
「簡単」「省配線」「一括設定・管理」でT.C.Oを削減。
1ユニットで最大2/4/16軸のサーボを制御できるモーションネットワークMECHATROLINK-Ⅱに対応した位置制御ユニットです。
制御単位
指令単位/サーボパラメータの電子ギア設定による出荷時設定の場合は「パルス」
速度指令(速度制御)/0.001%(使用するモータの最大回転数に対する%)
トルク指令(トルク制御)/0.001%(使用するモータの瞬時最大トルクに対する%)
速度指令
速度指令(速度制御)/0.001%(使用するモータの最大回転数に対する%)
トルク指令(トルク制御)/0.001%(使用するモータの瞬時最大トルクに対する%)
位置制御/0～2147483647(指令単位/s)
速度制御/-199.999～199.999%(実際の速度指令の上限はサーボドライバの仕様によります。)
適合規格cULus(ClassⅠDiv2 危険場所認定取得品)、EC指令、C-tick
制御方式MECHATROLINK-Ⅱ同期通信による制御コマンド発行
外形寸法(幅W×高さH×奥行D)(mm)90×31×65
消費電流(mA)360以下(DC5V)
その他の機能加減速カーブ、トルク制限、オーバーライド、サーボパラメータ転送、モニタ機能、ソフトウェアリミット、バックラッシュ補正、偏差カウンタリセット
使用周囲温度(℃)0～55
制御機能サーボロック・サーボアンロック、位置制御、原点決め(原点サーチ/現在位置プリセット/原点復帰/絶対値エンコーダ対応)、JOG運転、割込定寸送り、速度制御、トルク制御、停止機能(減速停止/即停止)
ユニットの呼び番号(設定可能)0～F
トルク制御モード指令範囲/-199.999～199.999%(実際のトルク指令の上限はサーボドライバの仕様によります。)
加減速特性速度/1～65535(10000指令単位/s2)
自己診断機能ウォッチドッグ、フラッシュメモリチェック、メモリ破壊チェック
異常検知機能オーバートラベル、ドライバアラーム検出、CPU異常、MECHATROLINK通信異常、ユニット設定異常
位置指令-2147483648～2147483647(指令単位)
占有号機数1号機分
内容量1個
速度制御/-199.999～199.999%(実際の速度指令の上限はサーボドライバの仕様によります。)
注意
※本ユニットは、マシンオートメーションコントローラNJシリーズでは使用できません。※MECHATROLINK-ⅡはMECATROLINK協会の登録商標です。
※SMARTSTEP Juniorサーボドライバは、ユニットVer.2.0以降のNCユニットで対応します。
※伝送距離は、機器間を接続するケーブルの総延長です。ただし、接続機器の数やリピータの使用により最大長が変わります。
