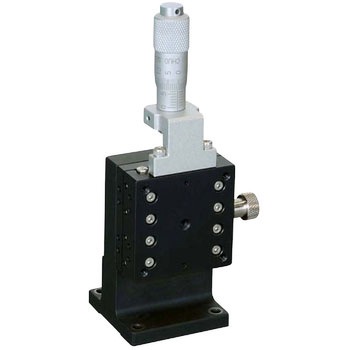

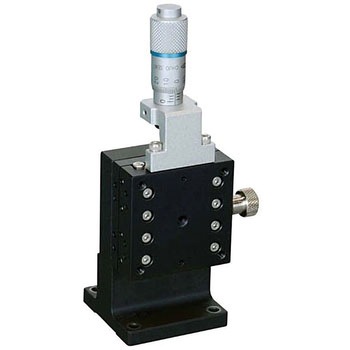

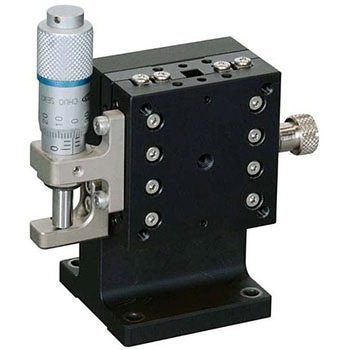

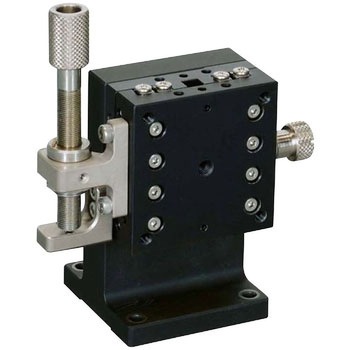

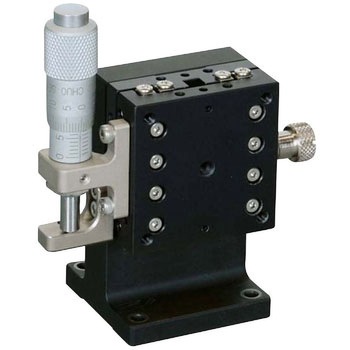

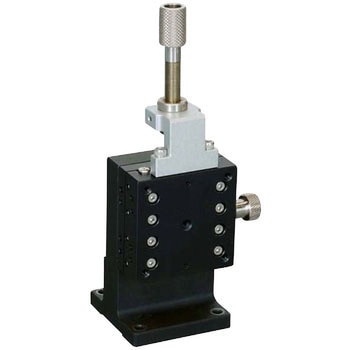

ハイグレードアルミZステージ 40×40(対称型)
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 種類
- Zステージ
- テーブル長さ(mm)
- 40
- テーブル幅(mm)
- 40
- 耐荷重(N)
- 19.6
- 移動ガイド
- HG-VCR(V溝とクロスローラ)
- 質量(kg)
- 0.23
- クランプ
- 板クランプ
- 材質/処理
- (テーブル)アルミ合金/黒アルマイト梨地
- RoHS指令(10物質対応)
- 対応
- 移動方向
- Z軸1方向
- 移動精度(mm)
- 真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
- モーメント剛性(sec/N・cm)
- ヨー剛性 0.20、ピッチ剛性 0.50、ロール剛性 0.50
- 垂直度(mm)
- 0.080、運動の垂直度：0.030
全6種類を絞り込む
ストローク(Z距離)(mm)
送り方式
操作位置
内容量
