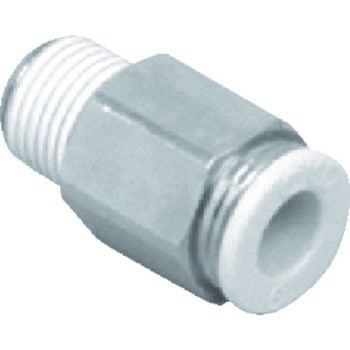

ニュージョイントGW(継手)/(片口ストレート)

ニュージョイントGW(継手)/(片口ストレート) - CKD

ニュージョイントGW(継手)/(片口ストレート) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状片口ストレート適合チューブ外径(Φmm)16適合管外径(Φmm)16使用流体圧縮空気最高使用圧力(MPa)1ねじの種類R有効断面積(mm²)90使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法B(mm)

寸法H(mm)

寸法K(Φmm)

寸法L(mm)

寸法M(mm)

接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWS16-10

CADデータダウンロード

12

28

24

26.5

42

R3/8

R3/8

￥9,900

￥7,998

￥8,798(税込)

9日以内出荷

返品不可

GWS16-15

CADデータダウンロード

15

28

24

26.5

37.5

R1/2

R1/2

￥10,560

￥6,898

￥7,588(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
