ニュージョイントGW(継手)/(バルクヘッド) 圧縮空気

Name: ニュージョイントGW(継手)/(バルクヘッド)
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状バルクヘッド使用流体圧縮空気最高使用圧力(MPa)1 使用温度(℃)-10～60(但し凍結なきこと) 使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※) 負圧性能(kPa)-100 内容量1箱(10個)

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

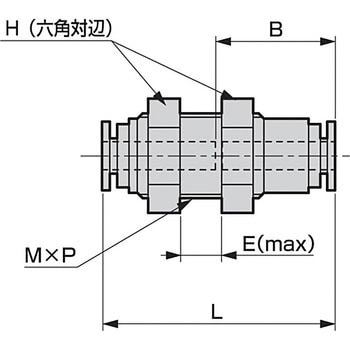

注文コード	品番選択解除 GWS4-0-X GWS6-0-X GWS6-0-X【ワケあり】 GWS8-0-X GWS10-0-X GWS12-0-X	商品状態選択解除 ※理由あり(未使用・未開封)	寸法B(mm) 選択解除 16 17.5 19 21.5 23	寸法E(mm) 選択解除 7.5 9.5 12.5 18 20.5	寸法H(mm) 選択解除 14 17 19 23 26	寸法L(mm) 選択解除 33 36 39 44.5 47	寸法M×P(mm) 選択解除 M12X1 M14X1 M16X1 M20X1 M22X1	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	適合管外径(Φmm) 選択解除 4 6 8 10 12	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
39608037	GWS4-0-X CADデータダウンロード	-	16	7.5	14	33	M12X1	4	4	￥4,620	￥2,898	￥2,898	￥3,188 （税込）	翌々日出荷返品不可
39608046	GWS6-0-X CADデータダウンロード	-	17.5	9.5	17	36	M14X1	6	6	￥4,840	￥2,998	￥2,998	￥3,298 （税込）	当日出荷
39608055	GWS8-0-X CADデータダウンロード	-	19	12.5	19	39	M16X1	8	8	￥5,170	￥3,398	￥3,398	￥3,738 （税込）	9日以内出荷返品不可
39608064	GWS10-0-X CADデータダウンロード	-	21.5	18	23	44.5	M20X1	10	10	￥6,380	￥4,998	￥4,998	￥5,498 （税込）	翌々日出荷返品不可
39608073	GWS12-0-X CADデータダウンロード	-	23	20.5	26	47	M22X1	12	12	￥8,580	￥6,798	￥6,798	￥7,478 （税込）	9日以内出荷返品不可
63523199	GWS6-0-X【ワケあり】	※理由あり(未使用・未開封)	17.5	9.5	17	36	M14X1	6	6	￥4,840	￥2,990	￥2,390 アウトレット	￥2,629 （税込）	当日出荷返品不可
