ニュージョイントGW(継手)/(片口エルボ)

ニュージョイントGW(継手)/(片口エルボ) CKD ニュージョイントGW(継手)/(片口エルボ) CKD ニュージョイントGW(継手)/(片口エルボ) CKD
(1件のレビュー)

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状片口エルボ 使用流体圧縮空気 最高使用圧力(MPa)1 使用温度(℃)-10~60(但し凍結なきこと) 使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※,NU-※※) 負圧性能(kPa)-100 内容量1個
お気に入りに追加
17件中 1~17件 各品番毎の詳細は注文コードをクリックしてください
注文コード

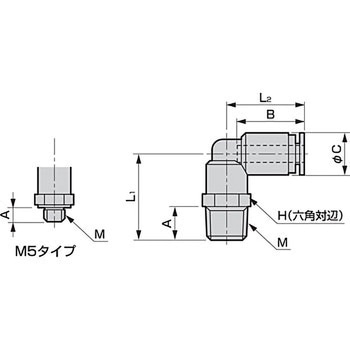

寸法A(mm)
適合チューブ外径(Φmm)
適合管外径(Φmm)
ねじの種類
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
39608396 GWL4-M5
CADデータダウンロード
3.4 16 10 8 15 18 4 4 M M5×0.8
352
269
296 (税込)
当日出荷
39608405 GWL4-6
CADデータダウンロード
8 16 10 10 20.5 18.5 4 4 R R1/8
308
229
252 (税込)
欠品中
39608414 GWL4-8
CADデータダウンロード
11 16 10 14 24 18.5 4 4 R R1/4
330
239
263 (税込)
当日出荷
39608423 GWL6-M5
CADデータダウンロード
3.4 17.5 12.5 10 15 20 6 6 M M5×0.8
363
299
329 (税込)
当日出荷
39608432 GWL6-6
CADデータダウンロード
8 17.5 12.5 12 24 21 6 6 R R1/8
319
259
285 (税込)
当日出荷
39608441 GWL6-8
CADデータダウンロード
11 17.5 12.5 14 27.5 21 6 6 R R1/4
363
299
329 (税込)
当日出荷
39608457 GWL6-10
CADデータダウンロード
12 17.5 12.5 17 29 21 6 6 R R3/8
407
279
307 (税込)
当日出荷
39608466 GWL8-6
CADデータダウンロード
8 19 14.5 14 25.5 23.5 8 8 R R1/8
385
319
351 (税込)
当日出荷
39608475 GWL8-8
CADデータダウンロード
11 19 14.5 14 28.5 23.5 8 8 R R1/4
407
319
351 (税込)
当日出荷
39608484 GWL8-10
CADデータダウンロード
12 19 14.5 17 30 23.5 8 8 R R3/8
418
329
362 (税込)
当日出荷
39608493 GWL10-6
CADデータダウンロード
8 21.5 17.5 17 28 27 10 10 R R1/8
506
359
395 (税込)
当日出荷
39608502 GWL10-8
CADデータダウンロード
11 21.5 17.5 17 31 27 10 10 R R1/4
506
399
439 (税込)
当日出荷
39608511 GWL10-10
CADデータダウンロード
12 21.5 17.5 17 32.5 27 10 10 R R3/8
528
429
472 (税込)
当日出荷
39608527 GWL10-15
CADデータダウンロード
15 21.5 17.5 22 35.5 27 10 10 R R1/2
550
379
417 (税込)
当日出荷
39608536 GWL12-8
CADデータダウンロード
11 23 20 19 33 29.5 12 12 R R1/4
550
379
417 (税込)
当日出荷
39608545 GWL12-10
CADデータダウンロード
12 23 20 19 34.5 29.5 12 12 R R3/8
638
439
483 (税込)
当日出荷
39608554 GWL12-15
CADデータダウンロード
15 23 20 22 37.5 29.5 12 12 R R1/2
682
469
516 (税込)
欠品中
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
39608511
2024-02-27
用途:
プラントのメンテナンス

屋外で使っているので、経年と共にどうしても差し込み部のホースやプラスチックの部分からエア漏れします。その交換のための在庫として購入しました。もう何度か購入してます。品質は間違いないと思います。
