ニュージョイントGW(継手)/(エルボ)

ニュージョイントGW(継手)/(エルボ) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状エルボ適合チューブ外径(Φmm)16適合管外径(Φmm)16使用流体圧縮空気最高使用圧力(MPa)1トラスコ品番401-5096質量(g)42有効断面積(mm²)80使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100最小穴径(mm)13.2内容量1箱(10個)

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

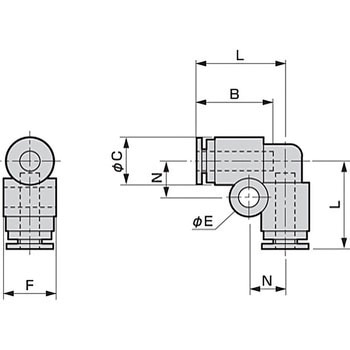

寸法B(mm)

寸法C(mm)

寸法E(mm)

寸法F(mm)

寸法L(mm)

寸法N(mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWL16-0

CADデータダウンロード

28

26.5

4.2

28

37

12.5

￥11,660

￥9,798

￥10,778(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
