ニュージョイントGW(継手)/(二重Y形(R付)) 圧縮空気

Name: ニュージョイントGW(継手)/(二重Y形(R付))
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

寸法E(mm)3.2 形状二重Y形R付使用流体圧縮空気最高使用圧力(MPa)1 使用温度(℃)-10～60(但し凍結なきこと) 使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※) 負圧性能(kPa)-100 内容量1箱(10個)

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

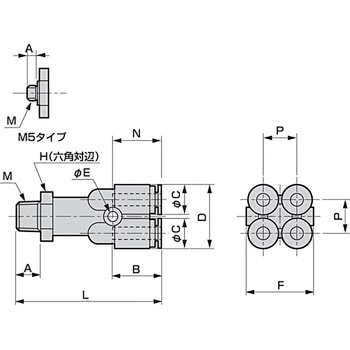

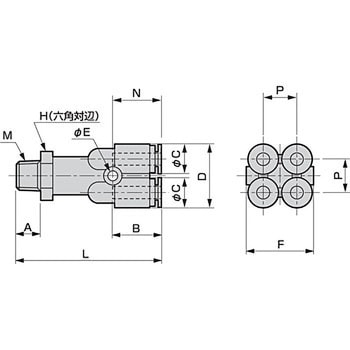

注文コード	品番選択解除 GWWY4-6 GWWY4-8 GWWY4-M5 GWWY6-6 GWWY6-8 GWWY6-10	寸法A(mm) 選択解除 3.4 8 11 12	寸法B(mm) 選択解除 16 17.5	寸法C(mm) 選択解除 10 12.5	寸法D(mm) 選択解除 21 26	寸法F(mm) 選択解除 22 27	寸法H(mm) 選択解除 14 17	寸法L(mm) 選択解除 42.5 47.5 50.5 51.5 54.5 56	寸法M(mm) 選択解除 M5×0.8 R1/8 R1/4 R3/8	寸法N(mm) 選択解除 15.5 17	寸法P(mm) 選択解除 11 13.5	適合チューブ外径(Φmm) 選択解除 4 6	適合管外径(Φmm) 選択解除 4 6	ねじの種類選択解除 M R	接続口径選択解除 M5×0.8 R1/8 R1/4 R3/8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
39610103	GWWY4-M5 CADデータダウンロード	3.4	16	10	21	22	14	42.5	M5×0.8	15.5	11	4	4	M	M5×0.8	￥9,240	￥7,598	￥7,598	￥8,358 （税込）	翌々日出荷返品不可
39610112	GWWY4-6 CADデータダウンロード	8	16	10	21	22	14	47.5	R1/8	15.5	11	4	4	R	R1/8	￥8,360	￥6,898	￥6,898	￥7,588 （税込）	翌々日出荷返品不可
39610121	GWWY4-8 CADデータダウンロード	11	16	10	21	22	14	50.5	R1/4	15.5	11	4	4	R	R1/4	￥8,690	￥6,998	￥6,998	￥7,698 （税込）	翌々日出荷返品不可
39610137	GWWY6-6 CADデータダウンロード	8	17.5	12.5	26	27	17	51.5	R1/8	17	13.5	6	6	R	R1/8	￥11,220	￥9,798	￥9,798	￥10,778 （税込）	翌々日出荷返品不可
39610146	GWWY6-8 CADデータダウンロード	11	17.5	12.5	26	27	17	54.5	R1/4	17	13.5	6	6	R	R1/4	￥11,550	￥7,598	￥7,598	￥8,358 （税込）	9日以内出荷返品不可
39610155	GWWY6-10 CADデータダウンロード	12	17.5	12.5	26	27	17	56	R3/8	17	13.5	6	6	R	R3/8	￥12,320	￥7,998	￥7,998	￥8,798 （税込）	翌々日出荷返品不可
