ニュージョイントGW(継手)/(テトラ形) 圧縮空気

Name: ニュージョイントGW(継手)/(テトラ形)
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状テトラ形使用流体圧縮空気最高使用圧力(MPa)1 使用温度(℃)-10～60(但し凍結なきこと) 使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※) 負圧性能(kPa)-100 内容量1箱(10個)

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

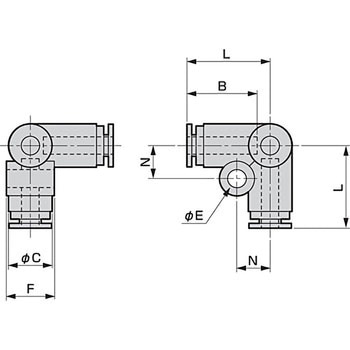

注文コード	品番選択解除 GWTR4-0 GWTR6-0 GWTR8-0 GWTR10-0 GWTR12-0	寸法B(mm) 選択解除 16 17.5 19 21.5 23	寸法C(mm) 選択解除 10 12.5 14.5 17.5 20	寸法E(mm) 選択解除 4.2	寸法F(mm) 選択解除 11 13.5 15.5 18.5 21	寸法L(mm) 選択解除 19 21.5 24 27.5 30	寸法N(mm) 選択解除 7.5 8.5 9.5 13 14	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	適合管外径(Φmm) 選択解除 4 6 8 10 12	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
39610164	GWTR4-0 CADデータダウンロード	16	10	4.2	11	19	7.5	4	4	￥4,840	￥3,998	￥3,998	￥4,398 （税込）	当日出荷メーカー直送返品不可
39610173	GWTR6-0 CADデータダウンロード	17.5	12.5	4.2	13.5	21.5	8.5	6	6	￥5,060	￥3,998	￥3,998	￥4,398 （税込）	当日出荷メーカー直送返品不可
39610182	GWTR8-0 CADデータダウンロード	19	14.5	4.2	15.5	24	9.5	8	8	￥5,830	￥4,798	￥4,798	￥5,278 （税込）	当日出荷メーカー直送返品不可
39610191	GWTR10-0 CADデータダウンロード	21.5	17.5	4.2	18.5	27.5	13	10	10	￥6,490	￥5,398	￥5,398	￥5,938 （税込）	当日出荷メーカー直送返品不可
39610207	GWTR12-0 CADデータダウンロード	23	20	4.2	21	30	14	12	12	￥9,240	￥7,598	￥7,598	￥8,358 （税込）	当日出荷メーカー直送返品不可
