ニュージョイントGW(継手)/(マニホールド(ダブル))

Name: ニュージョイントGW(継手)/(マニホールド(ダブル))
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

9件中 1～9件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

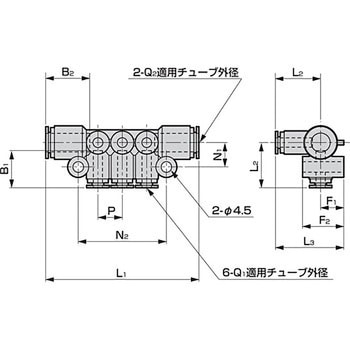

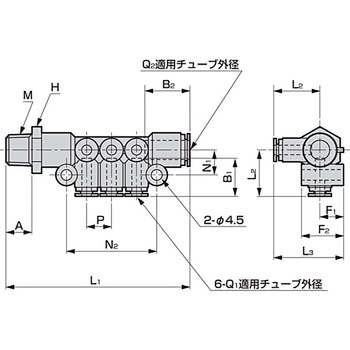

寸法B1(mm)

寸法B2(mm)

寸法F1(mm)

寸法F2(mm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法N1(mm)

寸法N2(mm)

寸法P(mm)

形状

適合チューブ外径(Φmm)

適合管外径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

39610916

GWMF48-0-W

CADデータダウンロード

17.5

19.5

29.5

10.5

マニホールドダブル

4、8

Q1：4、Q2：8

￥9,680

￥7,898

￥8,688(税込)

翌々日出荷

返品不可

39610855

GWMF48-8-W

CADデータダウンロード

17.5

77.5

19.5

29.5

10.5

マニホールドダブル・R付

4、8

Q1：4、Q2：8

￥10,890

￥8,898

￥9,788(税込)

翌々日出荷

返品不可

39610864

GWMF48-10-W

17.5

19.5

29.5

10.5

マニホールドダブル・R付

4、8

Q1：4、Q2：8

￥11,660

￥9,398

￥10,338(税込)

翌々日出荷

返品不可

39610925

GWMF610-0-W

CADデータダウンロード

17.5

21.5

19.5

78.5

マニホールドダブル

6、10

Q1：6、Q2：10

￥11,550

￥9,398

￥10,338(税込)

9日以内出荷

返品不可

39610873

GWMF610-10-W

CADデータダウンロード

17.5

21.5

19.5

91.5

マニホールドダブル・R付

6、10

Q1：6、Q2：10

￥13,750

￥11,900

￥13,090(税込)

翌々日出荷

返品不可

39610934

GWMF812-0-W

CADデータダウンロード

11.5

24.5

マニホールドダブル

8、12

Q1：8、Q2：12

￥12,760

￥9,798

￥10,778(税込)

9日以内出荷

返品不可

39610882

GWMF610-15-W

CADデータダウンロード

17.5

21.5

19.5

94.5

マニホールドダブル・R付

6、10

Q1：6、Q2：10

￥15,620

￥12,900

￥14,190(税込)

翌々日出荷

返品不可

39610891

GWMF812-10-W

CADデータダウンロード

11.5

100

24.5

マニホールドダブル・R付

8、12

Q1：8、Q2：12

￥14,850

￥12,900

￥14,190(税込)

翌々日出荷

返品不可

39610907

GWMF812-15-W

CADデータダウンロード

11.5

103

24.5

マニホールドダブル・R付

8、12

Q1：8、Q2：12

￥16,940

￥13,900

￥15,290(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
