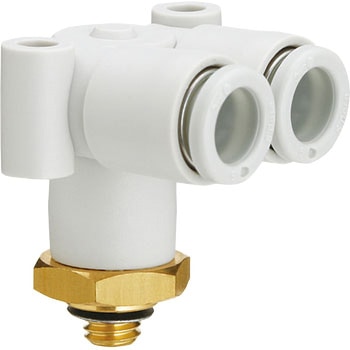

ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ

ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC

ねじ規格
取付部:JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部:JIS B0205(メートル細目ねじ)
用途めねじ部からの直角方向の分岐配管に使用。 寸法M(mm)13.3 寸法N(Φmm)3.2 寸法O(Φmm)6 形状ブランチエルボユニオン 使用流体空気、水 ねじの種類M ボディー:白色系、リリースブッシュ:ライトグレー シール方式(おねじ)シール剤なし 材質(ねじ部)黄銅 使用圧力範囲-100kPa~1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5~60、水の場合:0~40(凍結なきこと) 内容量1個
注意

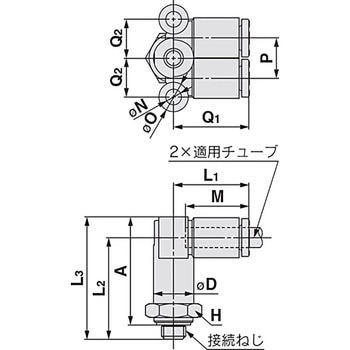

※寸法ΦDは最大径を意味します。
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法A(mm)
寸法D(Φmm)
寸法L1(mm)
寸法L2(mm)
寸法L3(mm)
寸法P(mm)
寸法Q1(mm)
寸法Q2(mm)
六角対辺H(mm)
適合チューブ外径(Φmm)
管接続口径
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
41206864 KQ2LU06-M5A
CADデータダウンロード
23.6 10.4 16.5 21.4 26.6 10.4 16.5 10 12 6 M5×0.8 M5×0.8
800
449
494 (税込)
当日出荷
41206846 KQ2LU04-M5A
CADデータダウンロード
21.8 8.2 15.8 20.7 24.8 8.2 15.8 7.9 10 4 M5×0.8 M5×0.8
470


取扱い終了

返品不可
41206855 KQ2LU04-M6A
CADデータダウンロード
21.8 8.2 15.8 21.7 25.8 8.2 15.8 7.9 10 4 M6×1.0 M6×1.0
480


取扱い終了

返品不可
41206873 KQ2LU06-M6A
CADデータダウンロード
23.6 10.4 16.5 21.4 26.6 10.4 16.5 10 12 6 M6×1.0 M6×1.0
540


取扱い終了

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。
旧注文コード 旧品番 新注文コード 新品番 商品画像 商品名 ブランド 内容量 価格 理由
41206846 KQ2LU04-M5A 41397212 KQ2LU04-M5A KQ2LU04-M5A ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 41397212 ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 1袋(10個) 4,498 税込4,948 内容量に違いがあります
41206855 KQ2LU04-M6A 41397237 KQ2LU04-M6A KQ2LU04-M6A ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 41397237 ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 1袋(10個) 4,598 税込5,058 内容量に違いがあります
41206873 KQ2LU06-M6A 41397273 KQ2LU06-M6A KQ2LU06-M6A ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 41397273 ブランチエルボユニオン KQ2LU (ガスケットシール) ミリサイズ SMC 1袋(10個) 5,298 税込5,828 内容量に違いがあります
